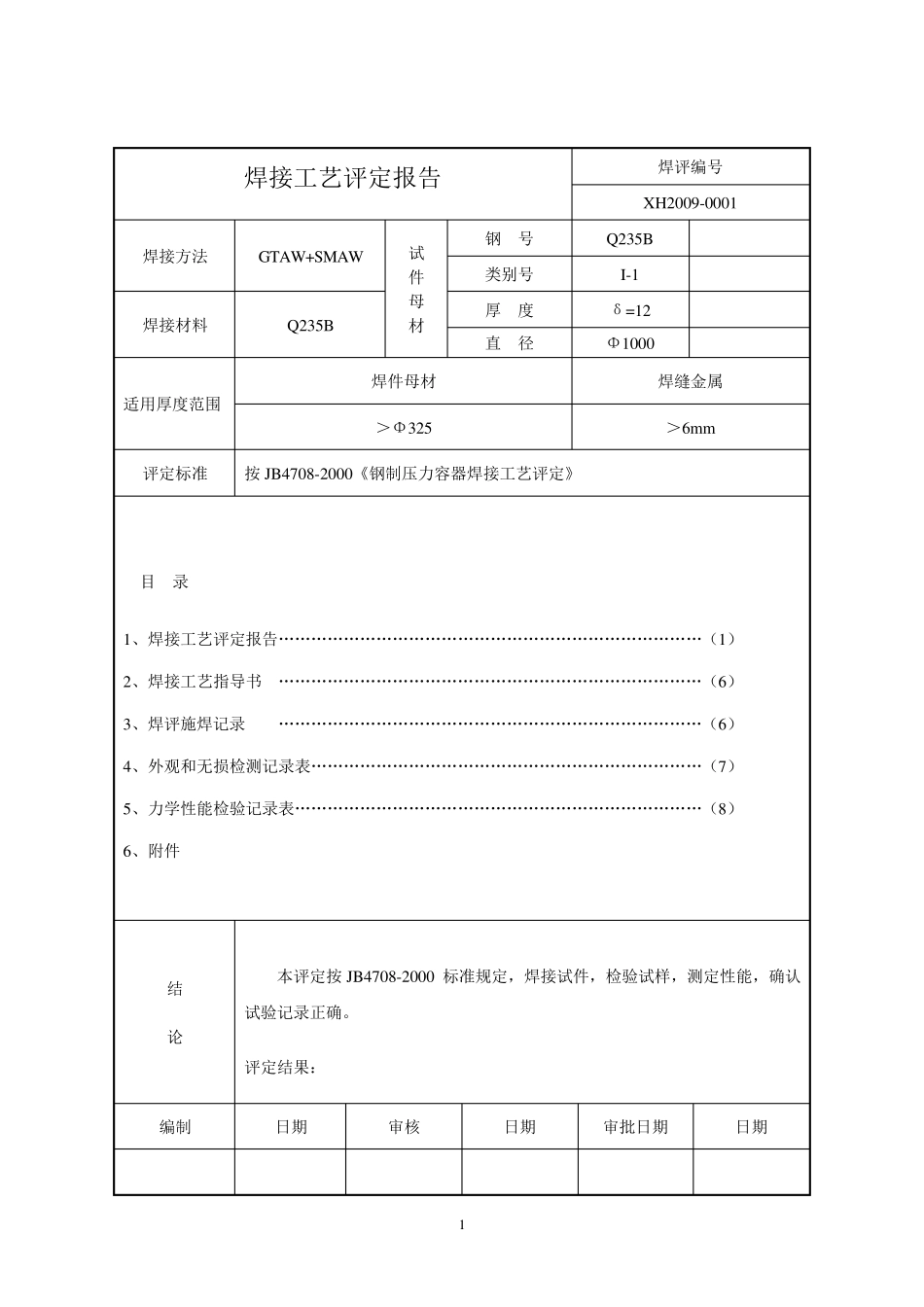

1 焊接工艺评定报告 焊评编号 XH2009-0001 焊接方法 GTAW+SMAW 试 件 母 材 钢 号 Q235B 类别号 I-1 焊接材料 Q235B 厚 度 δ=12 直 径 Φ1000 适用厚度范围 焊件母材 焊缝金属 ＞Φ325 ＞6mm 评定标准 按 JB4708-2000《钢制压力容器焊接工艺评定》 目 录 1、焊接工艺评定报告……………………………………………………………………（1） 2、焊接工艺指导书 ……………………………………………………………………（6） 3、焊评施焊记录 ……………………………………………………………………（6） 4、外观和无损检测记录表………………………………………………………………（7） 5、力学性能检验记录表…………………………………………………………………（8） 6、附件 结 论 本评定按 JB4708-2000 标准规定，焊接试件，检验试样，测定性能，确认试验记录正确。 评定结果： 编制 日期 审核 日期 审批日期 日期 2 焊接工艺评定报告 焊接工艺评定报告编号：_XH2009-0001 焊接工艺指导书编号： XH2009-0001 焊接方法： GTAW+SMAW 机械化程度：（√手工、半自动、自动） 手工 接头简图: × 试件母材： 钢 号： Q235B 与钢号Q235B 相焊 类别号： I-1 与类别号 I-1 相焊 厚 度: δ12 直 径： Φ1000 材质证明书号： 材质复验报告编号： 焊后热处理: 热处理温度:℃ 保温时间:h__________________________ 保护气体: 气体种类 混合比 流量（L/min） 保 护 气 Ar 12 尾部保护气 ________ ________ ________ 背面保护气 ________ ________ ________ 焊接材料: 焊材牌号: J422 焊材类型： 低 氢 焊材规格 : φ3.2 φ4.0 质量证明书号： 焊接参数: 电流极性: 反 极 焊接电流(A) 105~ 160 焊接电压(V) 24~ 28 焊接位置: 对接焊缝位置: 水平固定方向 (向上、向下) 角焊缝位置： 方向（向上、向下） 技术措施: 焊接速度(cm/min) 8/1、10/1 摆动或不摆动: ①层氩弧焊②③④层手工摆动焊 摆动方向: 向 上 多道焊或单道焊(每面): 单 道 清根方法： 角向磨光机 有无锤击： 预热: 预热温度:(℃) 室 温 层间温度(℃)________________________ 其他:_______________________________ 送丝速度 导电嘴至工件距离 喷嘴尺寸 喷嘴与工件角度 3 焊接工艺评定报告 拉伸试验 试验标准 试验报告编号: 0001...
