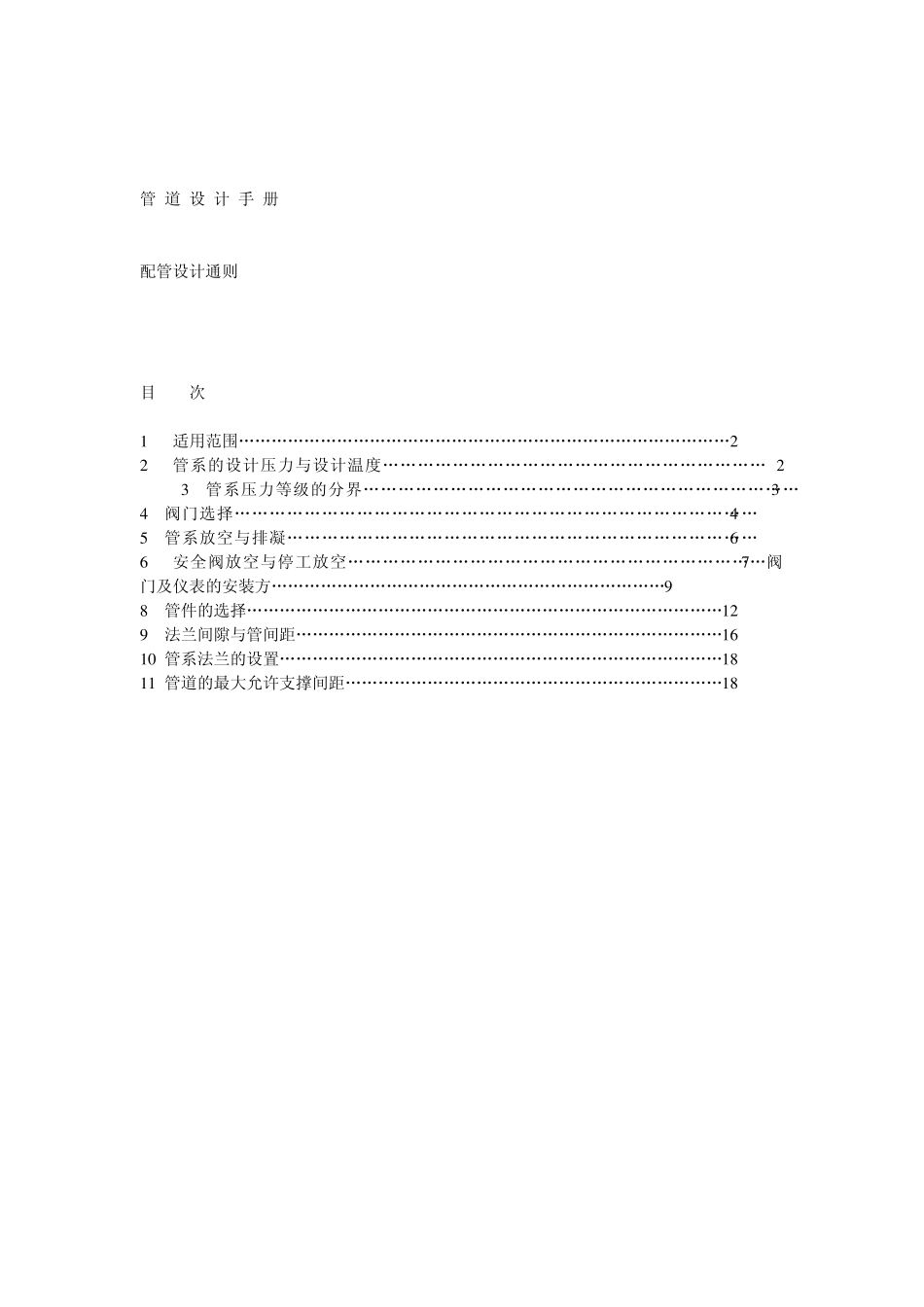

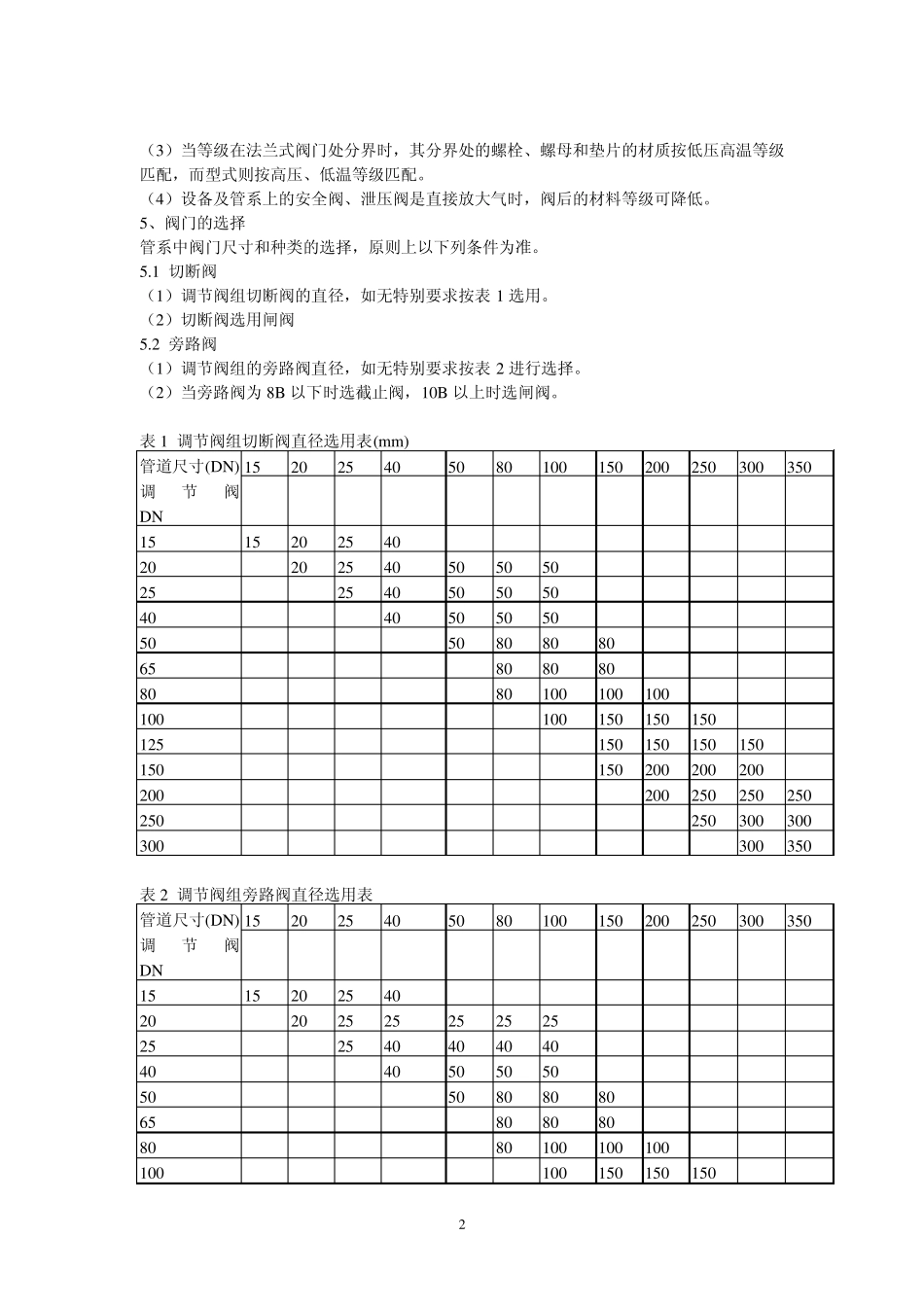

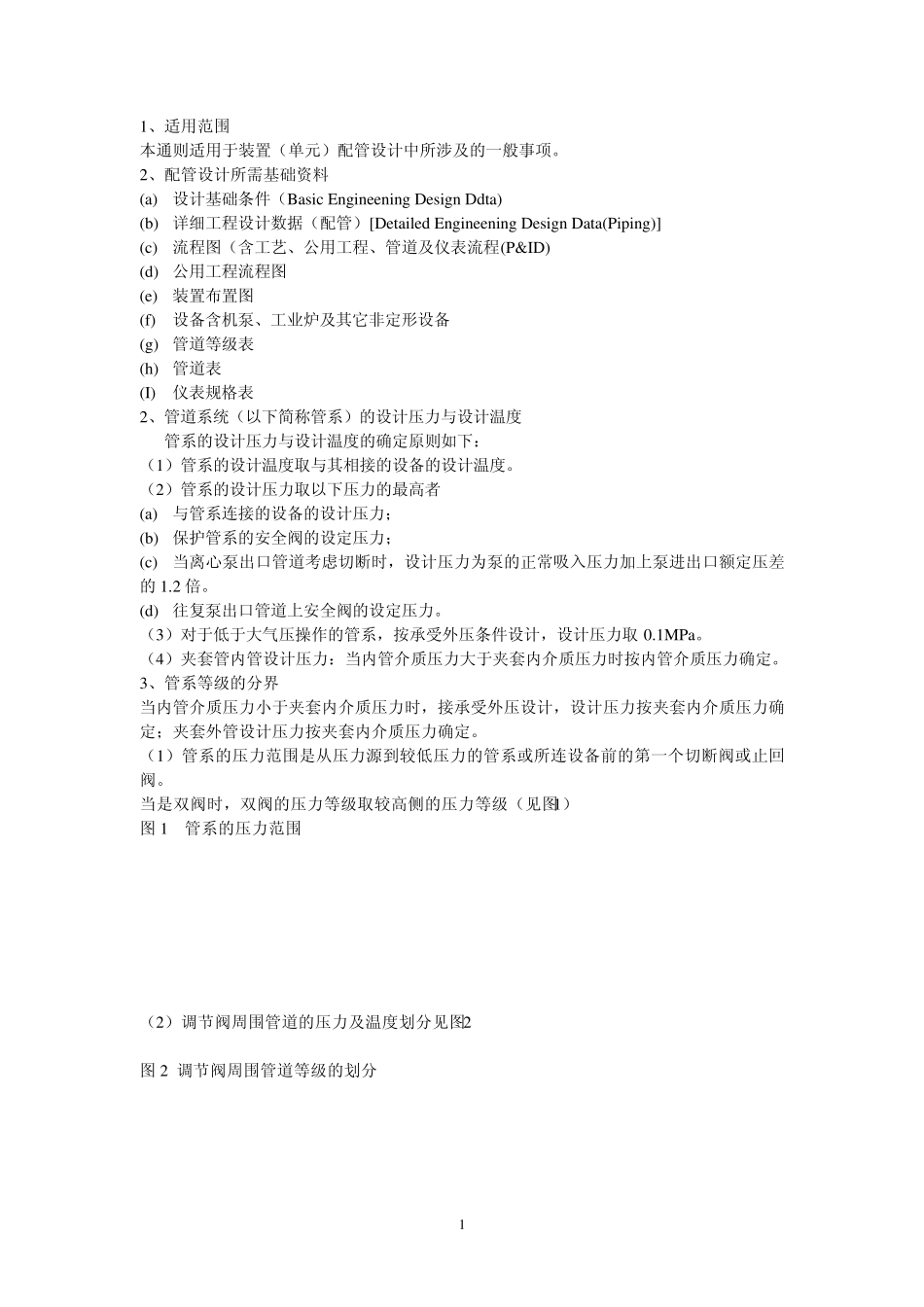

管 道 设 计 手 册 配管设计通则 目 次 1 适用范围„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„2 2 管系的设计压力与设计温度„„„„„„„„„„„„„„„„„„„„„„ 2 3 管系压力等级的分界„„„„„„„„„„„„„„„„„„„„„„„„„ 3 4 阀门选择„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 4 5 管系放空与排凝„„„„„„„„„„„„„„„„„„„„„„„„„„„ 6 6 安全阀放空与停工放空„„„„„„„„„„„„„„„„„„„„„„„„ 7 阀门及仪表的安装方„„„„„„„„„„„„„„„„„„„„„„„„9 8 管件的选择„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1 2 9 法兰间隙与管间距„„„„„„„„„„„„„„„„„„„„„„„„„„1 6 1 0 管系法兰的设置„„„„„„„„„„„„„„„„„„„„„„„„„„„1 8 1 1 管道的最大允许支撑间距„„„„„„„„„„„„„„„„„„„„„„„1 8 1 1、适用范围 本通则适用于装置（单元）配管设计中所涉及的一般事项。 2、配管设计所需基础资料 (a) 设计基础条件（Basic Engineening Design Ddta) (b) 详细工程设计数据（配管）[Detailed Engineening Design Data(Piping)] (c) 流程图（含工艺、公用工程、管道及仪表流程(P&ID) (d) 公用工程流程图 (e) 装置布置图 (f) 设备含机泵、工业炉及其它非定形设备 (g) 管道等级表 (h) 管道表 (I) 仪表规格表 2、管道系统（以下简称管系）的设计压力与设计温度 管系的设计压力与设计温度的确定原则如下： （1）管系的设计温度取与其相接的设备的设计温度。 （2）管系的设计压力取以下压力的最高者 (a) 与管系连接的设备的设计压力； (b) 保护管系的安全阀的设定压力； (c) 当离心泵出口管道考虑切断时，设计压力为泵的正常吸入压力加上泵进出口额定压差的 1.2 倍。 (d) 往复泵出口管道上安全阀的设定压力。 （3）对于低于大气压操作的管系，按承受外压条件设计，设计压力取 0.1MPa。 （4）夹套管内管设计压力：当内管介质压力大于夹套内介质压力时按内管介质压力确定。 3、管系等级的分界 当内管介质压力小于夹套内介质压力时，接承受外压设计，设计压力按夹套内介质压力确定；夹套外管设计压力按夹套内介质压力确定。 （1）管系的压力范围是从压力源到...
