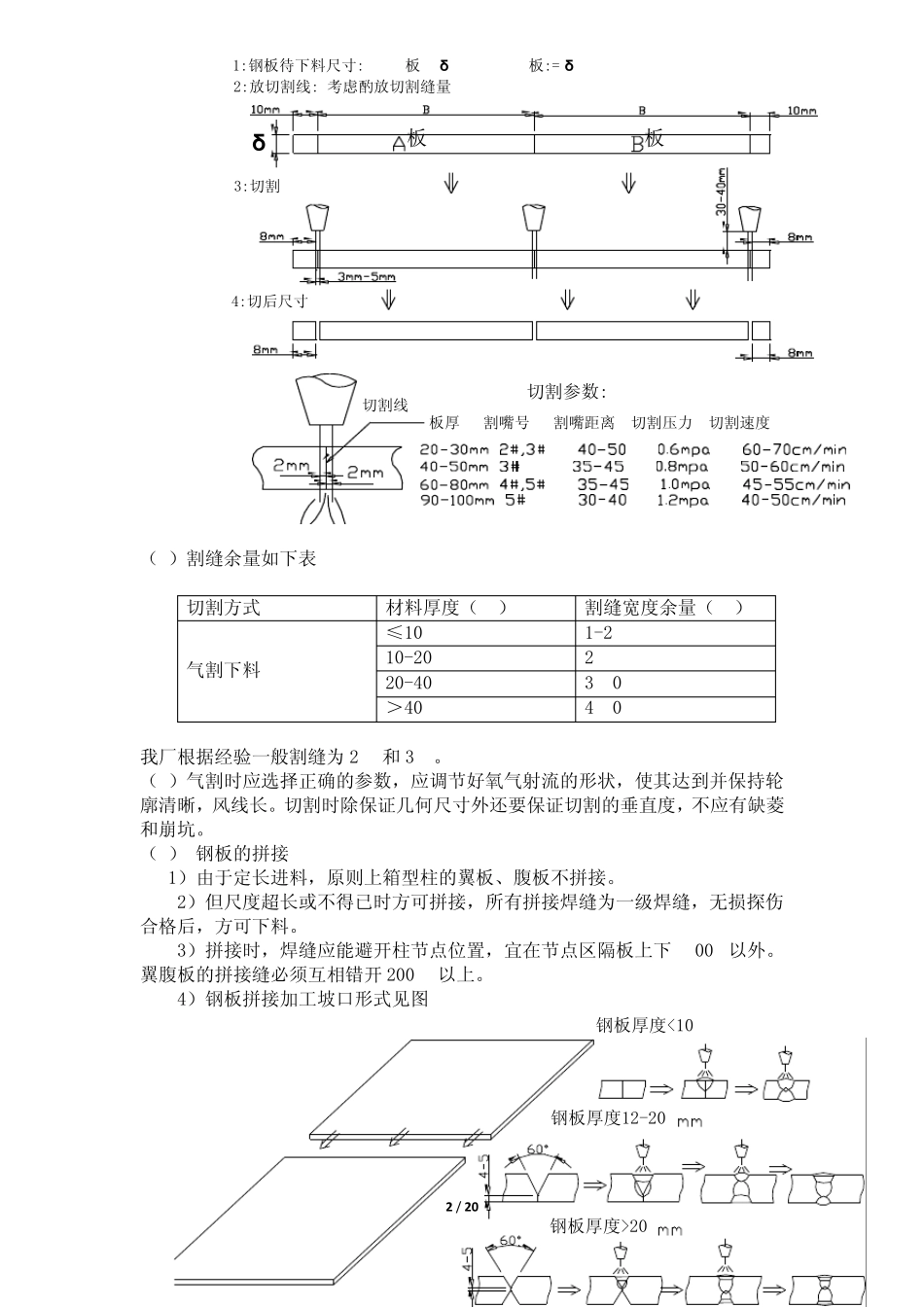

箱型柱制作工艺和各类包括的设备用法_第2页
2/20

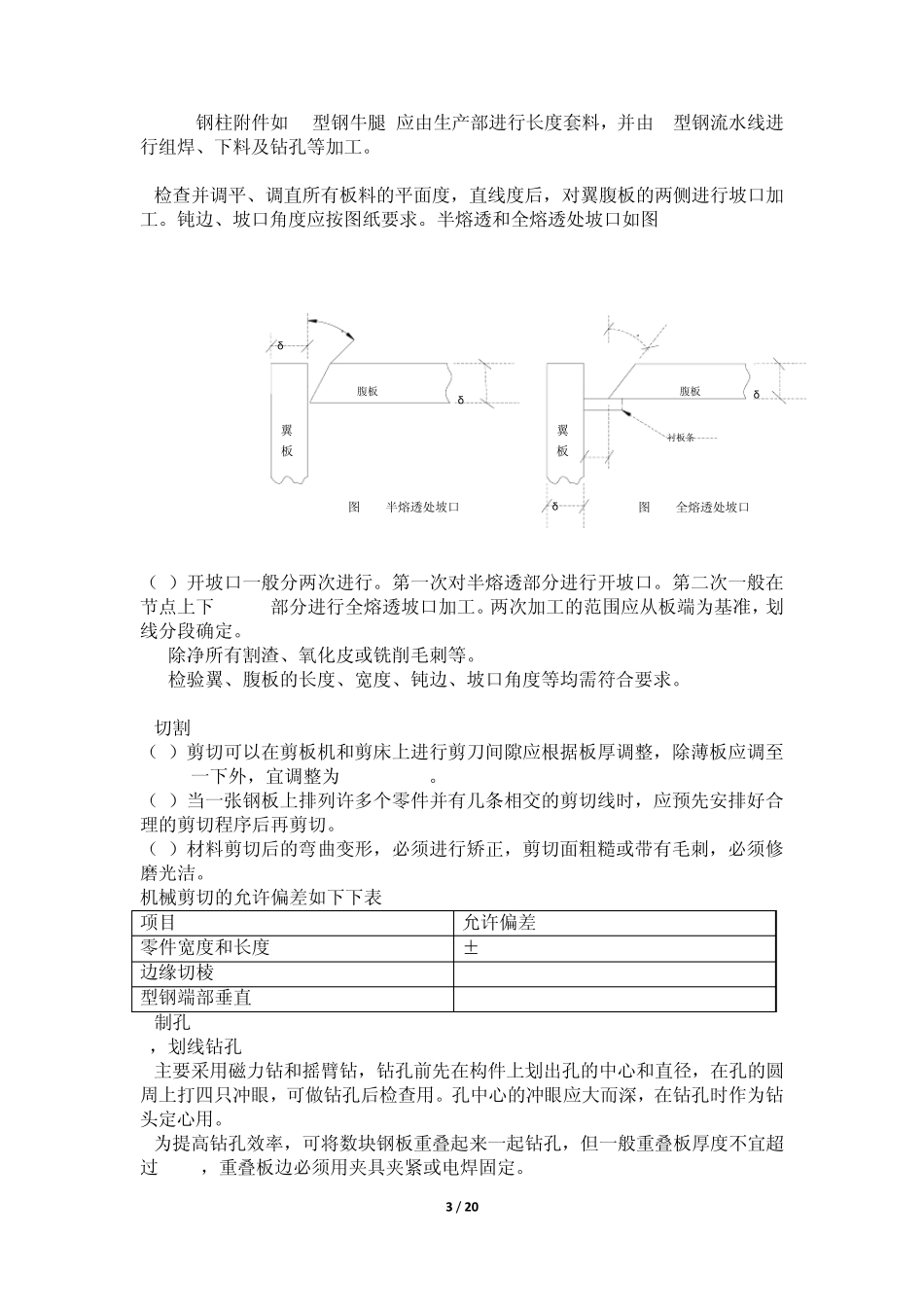

箱型柱制作工艺和各类包括的设备用法_第3页
3/20
1 / 20 一, 施工准备、 1、 材料 (1) 钢材的品种、规格、性能应符合设计要求和国家现行有关产品标准的规定;进口钢材产品的质量应符合设计和合同规定的要求;均应具有产品质量合格证明文件。 (2) 焊接材料包括焊条、焊丝、焊剂和焊接保护气体等,均必须具有产品质量合格证明文件、生产厂名及产品使用说明书等。 ① 焊条应符合国家现行标准《碳钢焊条》GB/T5117、《低合金钢焊条》GB/T5118的规定; ② 焊丝和焊剂:埋弧自动焊和气体保护焊焊丝的各项性能指标,应分别符合《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《埋弧焊用低合金钢焊丝和焊剂》GB/12470、《熔化焊用钢丝》GB/T14957《气体保护焊用焊丝》GB/T8110的各项规定。被选用的焊丝牌号必须与相应的钢材等级、焊剂和保护气体的成分相匹配。 ③ CO2气体应符合《焊接用二氧化碳》HG/T2537的规定。 二,零件下料 1 火焰切割 (1),切割前应检查工作场地是否符合安全要求,去除钢材表面的污垢、油污、铁锈等杂物,并将工件垫平。 (2)工件下应留有一定的空隙以利于氧化铁渣的吹出,工件下的空间不得密封,避免在切割时引起爆炸。 (3)操作时应先从短边开始切割,防止气割变形。切割顺序宜先割小件,后割大件,先割复杂工件,后割较简单工件。 (4)对箱形截面的翼板、腹板长度加放50mm余量,宽度不放余量; (5)切割质量应符合下表要求: 项 目 允许偏差 备 注 零件宽度,长度 ±3.0 切割面平面度 0.05T,且不大于2.0 T为板厚 割纹深度 0.3 局部缺口深度 1.0 (6)对于每张钢板的排版,若下四块板时,尽量中间两块为翼板,两侧各一块为腹板,两侧最外边应保证各 10mm以上的割去量。 如图所示 2 / 20 (7)割缝余量如下表 切割方式 材料厚度(mm) 割缝宽度余量(mm) 气割下料 ≤10 1-2 10-20 2.5 20-40 3.0 >40 4.0 我厂根据经验一般割缝为 2mm和 3mm。 (8)气割时应选择正确的参数,应调节好氧气射流的形状,使其达到并保持轮廓清晰,风线长。切割时除保证几何尺寸外还要保证切割的垂直度,不应有缺菱和崩坑。 (9) 钢板的拼接 1)由于定长进料,原则上箱型柱的翼板、腹板不拼接。 2)但尺度超长或不得已时方可拼接,所有拼接焊缝为一级焊缝,无损探伤合格后,方可下料。 3)拼接时,焊缝应能避开柱节点位置,宜在节点区隔板上下500mm以外。翼腹板的拼接缝必须互相错开 200mm以上。 4)钢板拼接加工坡口形式见...
