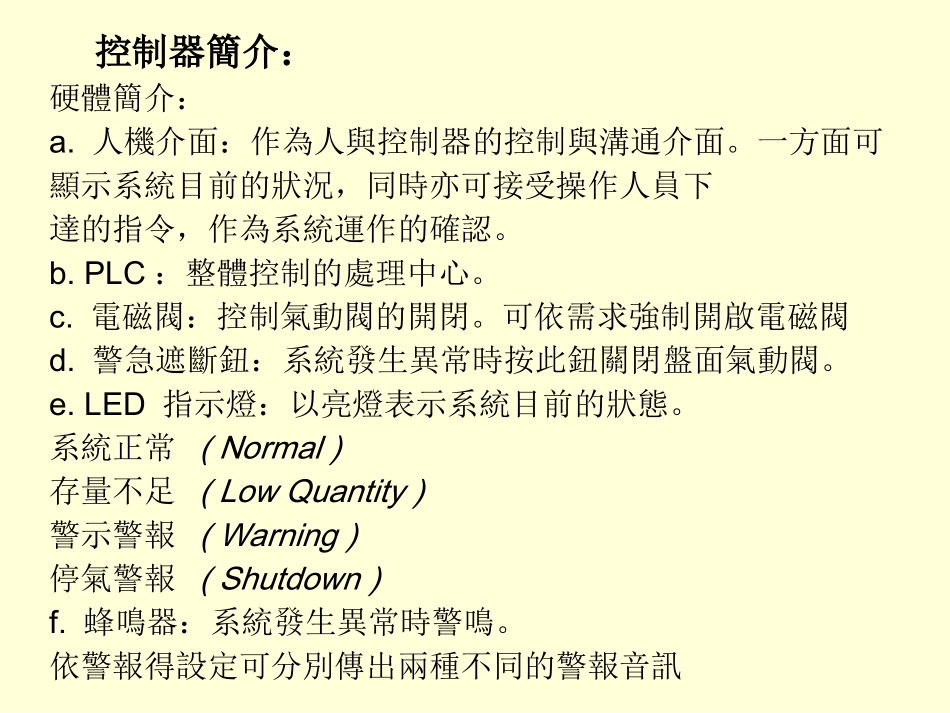

BSGS-SIH4操作手册文件总括本文件针对BSGS-SIH4控制器、系统功能、系统图、更换钢瓶、紧急切断程序、及停电和泄露等突发事件应对措施做为阐述内容。控制器簡介：硬體簡介：a.人機介面：作為人與控制器的控制與溝通介面。一方面可顯示系統目前的狀況，同時亦可接受操作人員下達的指令，作為系統運作的確認。b.PLC：整體控制的處理中心。c.電磁閥：控制氣動閥的開閉。可依需求強制開啟電磁閥d.警急遮斷鈕：系統發生異常時按此鈕關閉盤面氣動閥。e.LED指示燈：以亮燈表示系統目前的狀態。系統正常(Normal)存量不足(LowQuantity)警示警報(Warning)停氣警報(Shutdown)f.蜂鳴器：系統發生異常時警鳴。依警報得設定可分別傳出兩種不同的警報音訊g.紫/紅外線火燄感知器：當感測到火災發生時作動，將訊息傳至PLC處理。h.差壓設定開關：當箱體與大氣壓之差壓未達設定值動作，將訊息傳至PLC處理。i.差壓計：顯示箱體與大氣壓之差壓。j.繼電器：依電路設計可作為控制或接點之輸出。k.電源供應器：因控制迴路所使用之電源為DC24V，故需PowerSupply做為轉換。l.溫度開關：當感測到箱體溫度高於設定值時，將訊息傳至PLC處理。系統功能介紹：換裝鋼瓶CylinderExchange：以自動流程以及人機介面訊息的告知，防止人為的疏忽、達到管內的潔淨以利鋼瓶的更換。維修吹淨PanelPurge：以自動流程以及人機介面訊息的告知，防止人為的疏忽、達到管內的潔淨以利閥件或其他組件的更換。主管路吹淨LinePurge：以自動流程以及人機介面訊息的告知，防止人為的疏忽、達到供氣主管路內的潔淨以利設備供氣前或管路移除前的準備。自動切換：利用壓力/重量的設定自動判斷切換使用側，以防止供氣的中斷。手動模式：當設備異常時自動操作無法正常執行，或特殊狀況必須手動開啟氣動閥時，即可採用手動模式強制閥的開閉。(註：唯對此系統深入瞭解人員方可操作。且該操作側必須為IDLE狀態下方可操作)密碼設定：防止外界人員不當的操作而造成不必要的傷害。正/負壓持壓測漏：設備可自行針對管路保正壓的方式，偵測是否有洩漏情形(此階段於更換新瓶後針對鋼瓶接頭與Pigtail銜接的測漏)。保負壓的方式(此階段於拆換舊瓶時針對鋼瓶閥是否確實關斷的偵測)。閥件動作次數記錄：設備可自行針對閥件的開閉次數做計算累計，一般氣動閥的使用壽命為開閉次數而定的，故以此功能可了解閥件壽命的概況。BSGS換瓶動作次數記錄：設備可自行針對更換鋼瓶的次數做計算累計，可方便查尋BSGS的換瓶率。設備警報歷史記錄表：設備可自行記錄所發生過的警報記錄，以利查詢設備異常的發生原因。設備操作歷史記錄表：設備可自行記錄人員操作記錄，以利查詢設備是否有人員誤操作，以避免異常的發生。供氣壓/鋼瓶殘量趨勢圖：以線性表示供氣壓力值以及鋼瓶殘量，便於察看供氣穩定與否以及鋼瓶的使用狀況。壓力器與磅秤零值補正：因壓力傳輸器與磅秤的零點對應值會隨著周遭的各種因素而有所飄移，故以數值補正的方式校正顯示的壓客戶留言板：以手寫方式可直接於畫面上塗鴉便於操作人員對其他人員的告示。客戶化警報值設定：人性化的設計便於警報的需求。客戶化參數值設定：人性化的設計便於供氣壓的需求。系统图：V11V13LV13RGF2LGF2REFS1L**L/minEFS1R**L/minAV5LAV5RCV2LCV2RPT3LVSLVGCVPT2L-1PT2R-1REG2L-1REG1L-1REG2R-1REG1R-1AV4L-1AV2LAV4R-1AV2RV10RGF1LGF1RAV-6AV12LPT1L-1AV7LAV12RPT1R-1AV7RCV1LCV1RSiH4Y-Cylinder***MPaSiH4ｽｫﾀｴISO-Container***MPaSiH4ｽｫﾀｴISO-Container***MPaAVSiH4Y-Cylinder***MPaAVAV1NAV2NCVH-N2INPurge-N2INProcessOUTVENTOUTLine-N2INAV1(L/R)左/右側警急遮斷氣動閥新奥太阳能BSGS操作手册AV2(L/R)左/右側高壓隔離氣動閥AV3(L/R)左/右側低壓隔離氣動閥排放管路區域AV4(L/R)左/右側高壓排放氣動閥AV5(L/R)左/右側低壓排放氣動閥AV6真空產生氣動閥，控制G-N2進氣驅動真空產生器吹淨管路區域AV7(L/R)左/右側氮氣吹淨氣動閥，控制P-N2進入主管路壓力感測器PT1(L/R)左/右側鋼瓶端壓力值(一次側壓)PT2(L/R)左/右側輸出端壓力值(二次側壓)PT3排放管路壓力值PT4吹淨氮氣供給壓力值與N2高壓測漏供給壓力值硅烷钢瓶更...
