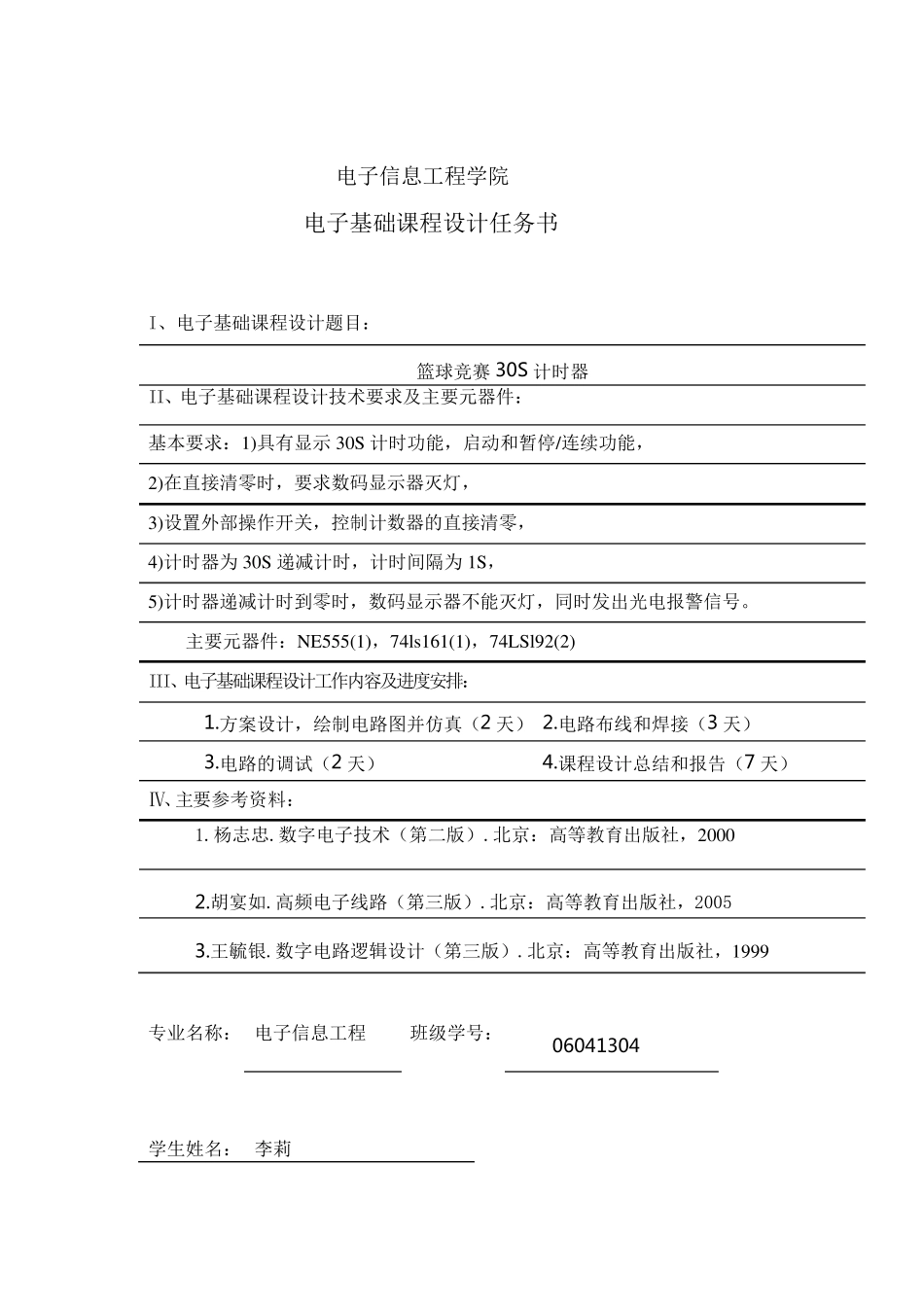

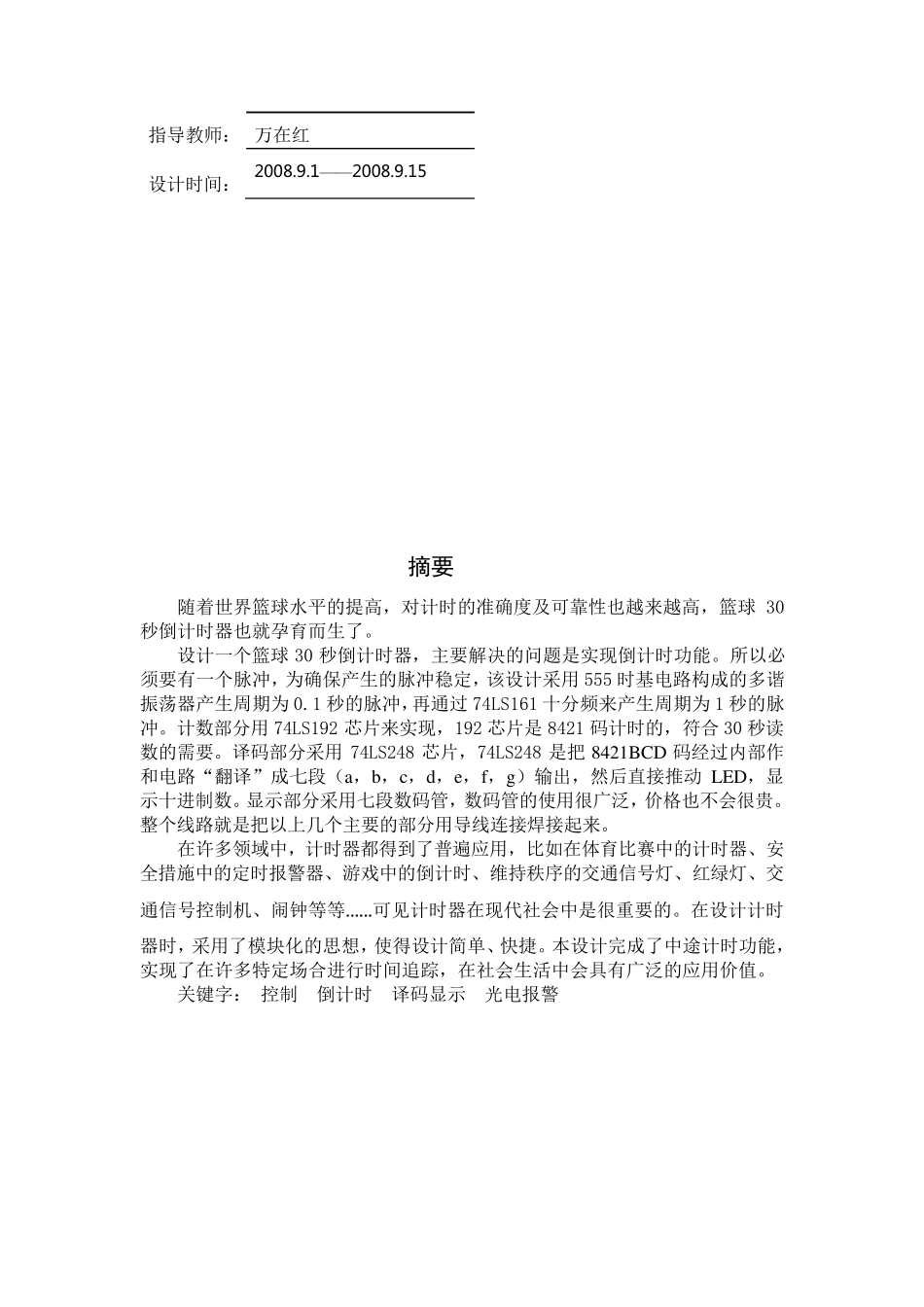

电子课程设计报告 题目名称： 篮球竞赛30 秒倒计时器 姓 名： 专 业： 班 级： 学 号： 同 组 人： 指导老师: 南昌航空大学电子信息工程学院 二 零 零 八 年 九月 电子信息工程学院 电子基础课程设计任务书 I、电子基础课程设计题目： 篮球竞赛30S 计时器 II、电子基础课程设计技术要求及主要元器件： 基本要求：1)具有显示30S 计时功能，启动和暂停/连续功能， 2)在直接清零时，要求数码显示器灭灯， 3)设置外部操作开关，控制计数器的直接清零， 4)计时器为30S 递减计时，计时间隔为1S， 5)计时器递减计时到零时，数码显示器不能灭灯，同时发出光电报警信号。 主要元器件：NE555(1)，74ls161(1)，74LSl92(2) III、电子基础课程设计工作内容及进度安排： 1.方案设计，绘制电路图并仿真（2 天） 2.电路布线和焊接（3 天） 3.电路的调试（2 天） 4.课程设计总结和报告（7 天） Ⅳ 、主 要参考资料： 1.杨志忠.数字电子技术（第二版）.北京：高等教育出版社，2000 2.胡宴如.高频电子线路（第三版）.北京：高等教育出版社，2005 3.王毓银.数字电路逻辑设计（第三版）.北京：高等教育出版社，1999 专业名称： 电子信息工程 班级学号： 06041304 学生姓名： 李莉 摘要 随着世界篮球水平的提高，对计时的准确度及可靠性也越来越高，篮球30秒倒计时器也就孕育而生了。 设计一个篮球30 秒倒计时器，主要解决的问题是实现倒计时功能。所以必须要有一个脉冲，为确保产生的脉冲稳定，该设计采用555 时基电路构成的多谐振荡器产生周期为0.1 秒的脉冲，再通过74LS161 十分频来产生周期为1 秒的脉冲。计数部分用74LS192 芯片来实现，192 芯片是8421 码计时的，符合30 秒读数的需要。译码部分采用74LS248 芯片，74LS248 是把8421BCD 码经过内部作和电路“翻译”成七段（a，b，c，d，e，f，g ）输出，然后直接推动 LED，显示十进制数。显示部分采用七段数码管，数码管的使用很广泛，价格也不会很贵。整个线路就是把以上几个主要的部分用导线连接焊接起来。 在许多领域中，计时器都得到了普遍应用，比如在体育比赛中的计时器、安全措施中的定时报警器、游戏中的倒计时、维持秩序 的交 通信 号 灯 、红 绿 灯 、交通信 号 控 制机 、闹 钟 等 等 ......可见 计时器在现代 社 会中是很重 要的。在设计计时器时，采用了模 块 化 的思 想 ，使得设计简 单 、快...
