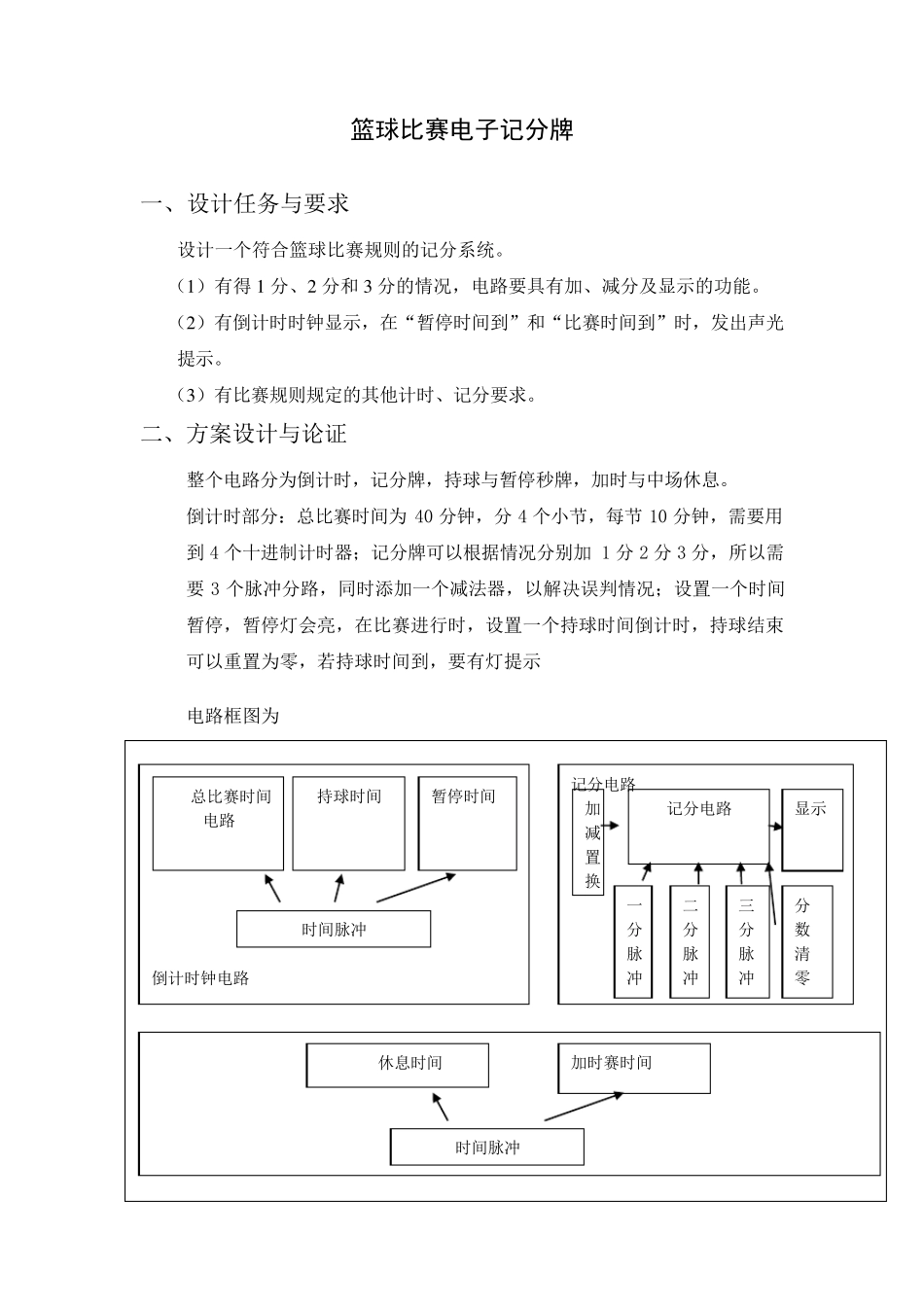

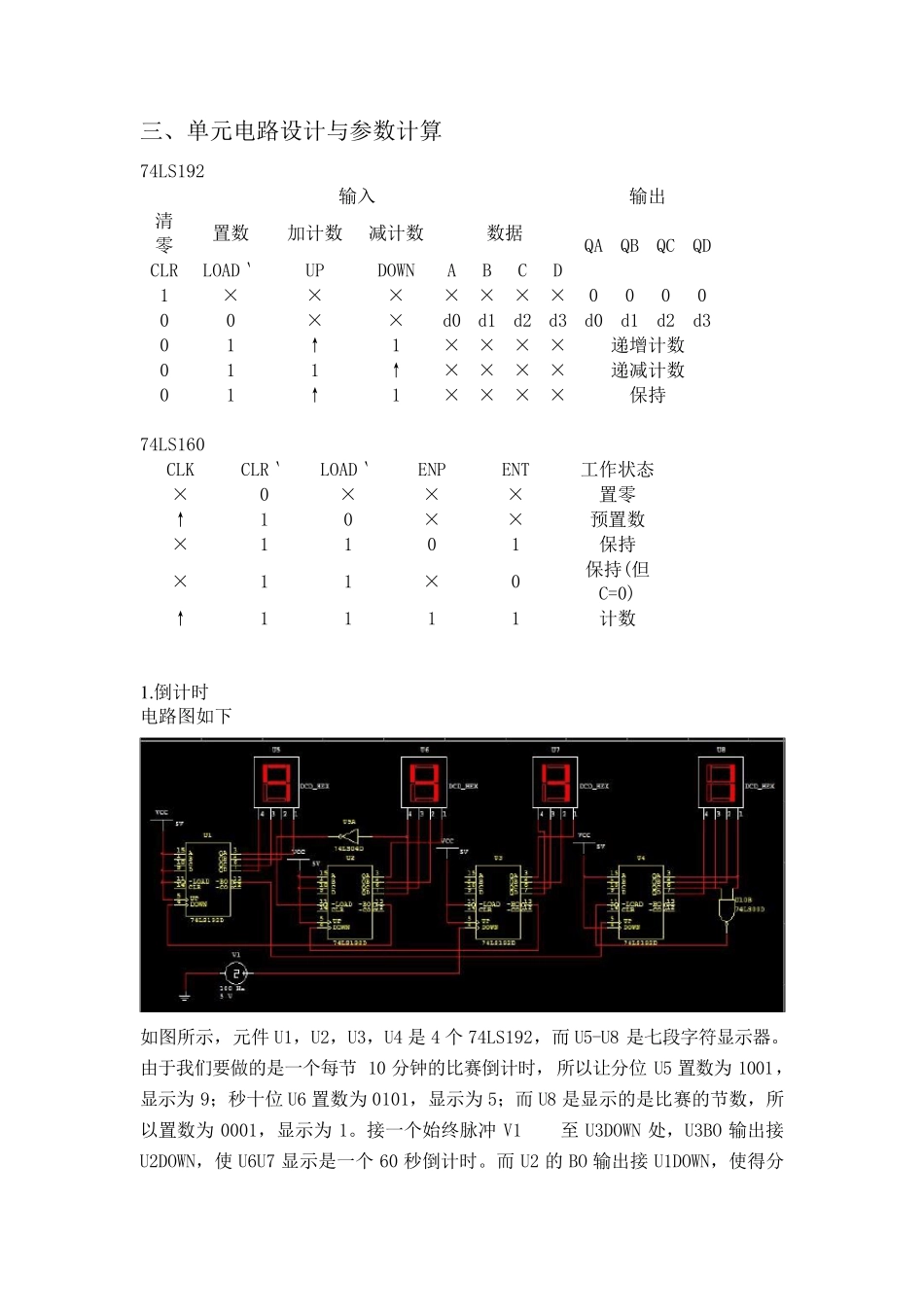

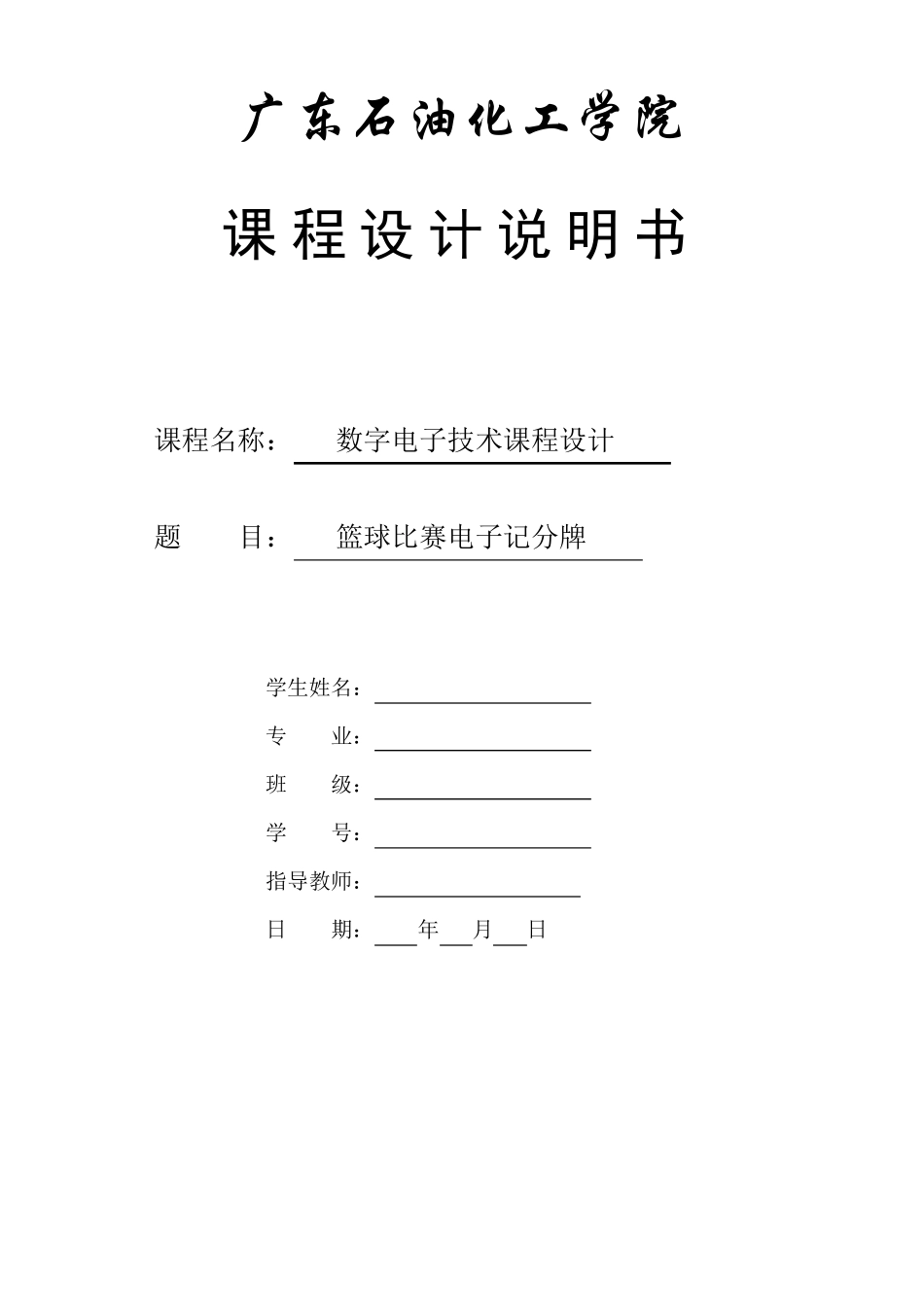

广东石油化工学院 课程设计说明书 课程名称： 数字电子技术课程设计 题 目： 篮球比赛电子记分牌 学生姓名： 专 业： 班 级： 学 号： 指导教师： 日 期： 年 月 日 篮球比赛电子记分牌 一、设计任务与要求 设计一个符合篮球比赛规则的记分系统。 （1 ）有得1 分、2 分和3 分的情况，电路要具有加、减分及显示的功能。 （2 ）有倒计时时钟显示，在“暂停时间到”和“比赛时间到”时，发出声光提示。 （3 ）有比赛规则规定的其他计时、记分要求。 二、方案设计与论证 整个电路分为倒计时，记分牌，持球与暂停秒牌，加时与中场休息。 倒计时部分：总比赛时间为 40 分钟，分4 个小节，每节 10 分钟，需要用到 4 个十进制计时器；记分牌可以根据情况分别加1 分2 分3 分，所以需要3 个脉冲分路，同时添加一个减法器，以解决误判情况；设置一个时间暂停，暂停灯会亮，在比赛进行时，设置一个持球时间倒计时，持球结束可以重置为零，若持球时间到，要有灯提示 电路框图为 倒计时钟电路 记分电路 总比赛时间电路 持球时间 暂停时间 时间脉冲 记分电路 显示 分数清零 三分脉冲 二分脉冲 一分脉冲 加减置换 休息时间 加时赛时间 时间脉冲 三、单元电路设计与参数计算 74LS192 输入 输出 清零 置数 加计数 减计数 数据 QA QB QC QD CLR LOAD‵ UP DOWN A B C D 1 × × × × × × × 0 0 0 0 0 0 × × d0 d1 d2 d3 d0 d1 d2 d3 0 1 ↑ 1 × × × × 递增计数 0 1 1 ↑ × × × × 递减计数 0 1 ↑ 1 × × × × 保持 74LS160 CLK CLR‵ LOAD‵ ENP ENT 工作状态 × 0 × × × 置零 ↑ 1 0 × × 预置数 × 1 1 0 1 保持 × 1 1 × 0 保持(但C=0) ↑ 1 1 1 1 计数 1 .倒计时 电路图如下 如图所示，元件 U1，U2，U3，U4 是 4 个 74LS192，而 U5-U8 是七段字符显示器。由于我们要做的是一个每节 10 分钟的比赛倒计时，所以让分位 U5 置数为 1001，显示为 9；秒十位 U6 置数为 0101，显示为 5；而 U8 是显示的是比赛的节数，所以置数为 0001，显示为 1。接一个始终脉冲 V1至 U3DOWN 处，U3BO 输出接U2DOWN，使 U6U7 显示是一个 60 秒倒计时。而 U2 的 BO 输出接 U1DOWN，使得分位也从9 开始倒计，U1BO 接U4UP，当每次分秒位倒计为...
