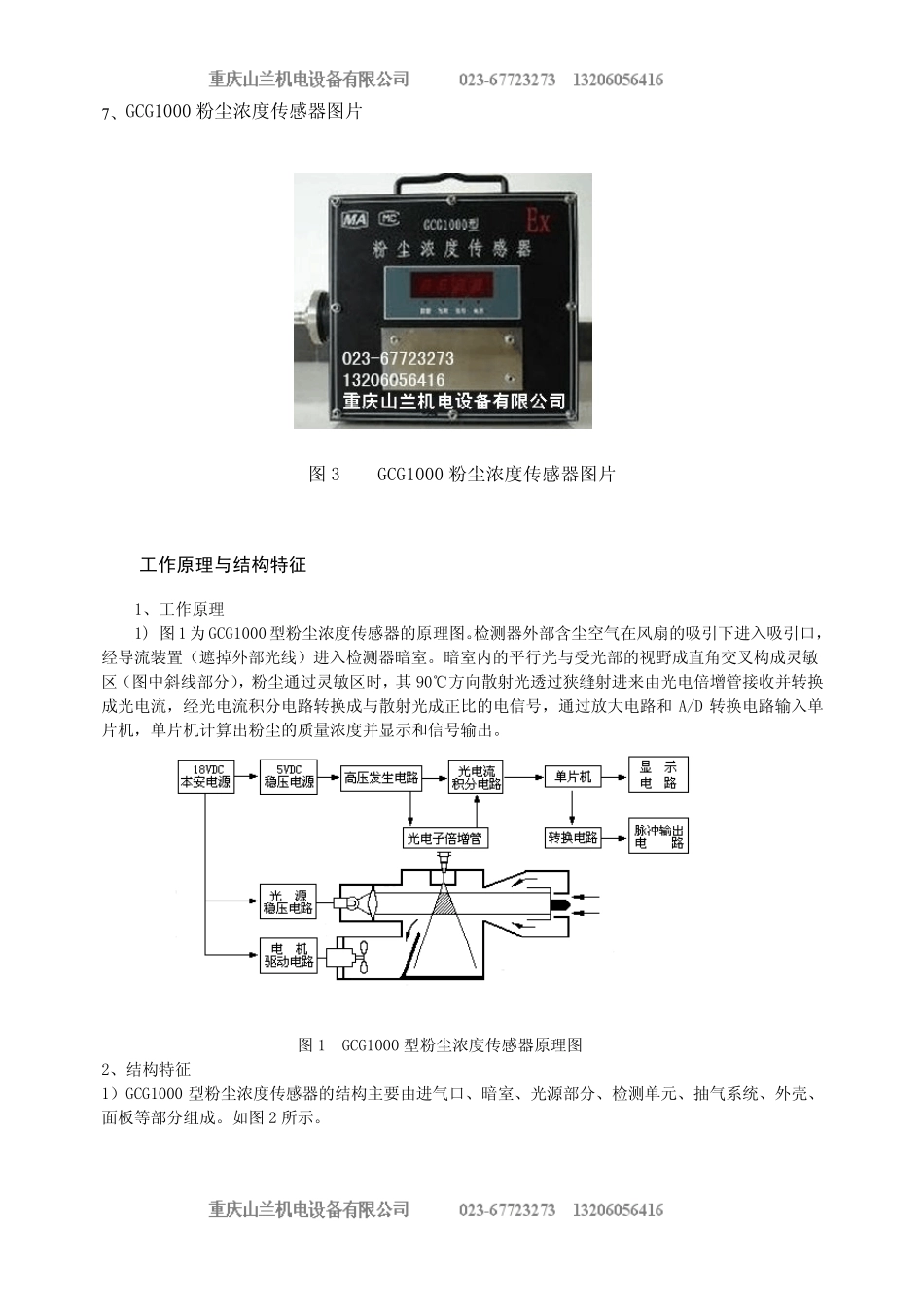

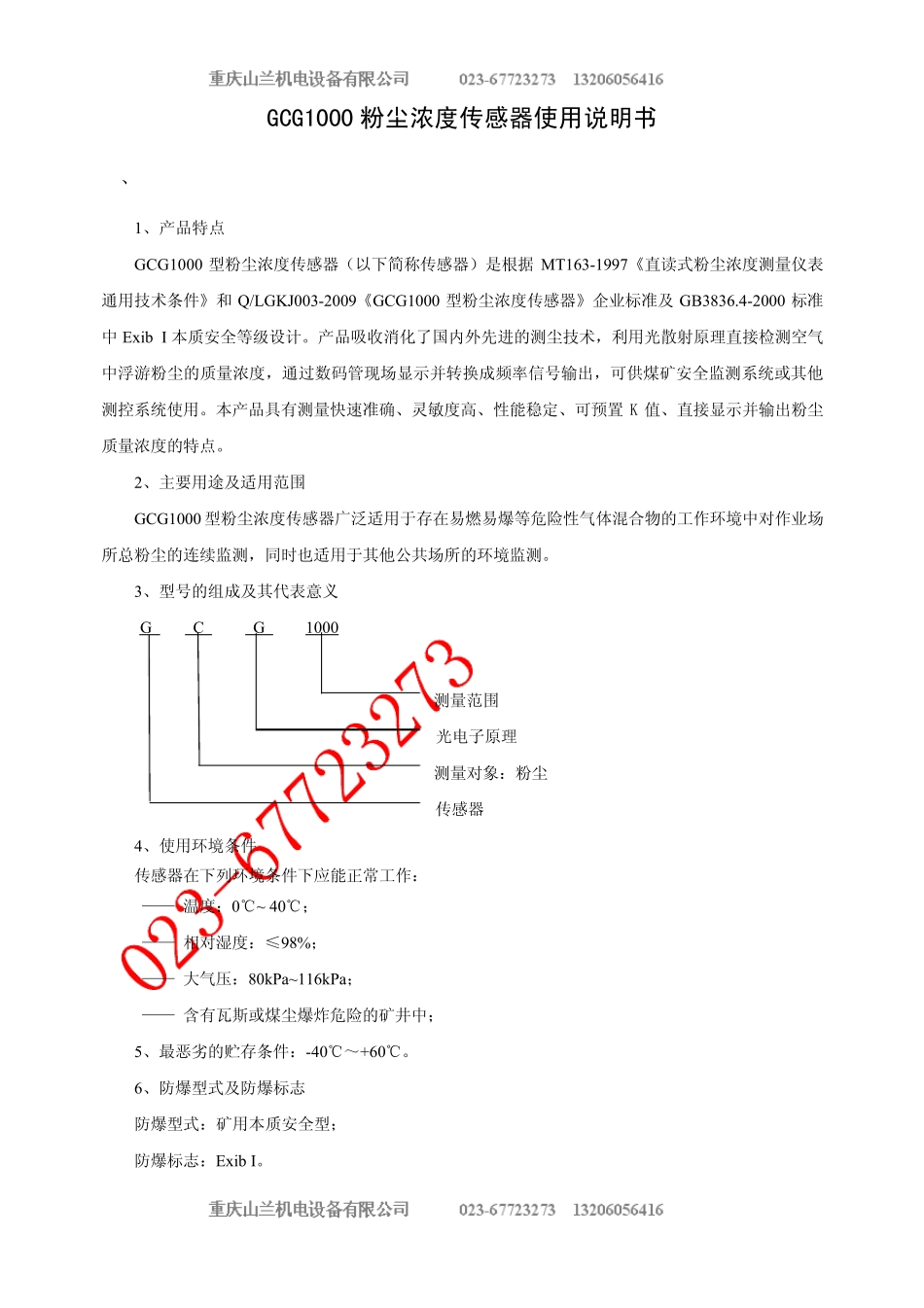

GCG1000 粉尘浓度传感器使用说明书 一、概述 1、 产 品 特 点 GCG1000 型 粉 尘 浓 度 传 感 器 （ 以 下 简 称 传 感 器 ） 是 根 据MT163-1997《 直 读 式 粉 尘 浓 度 测 量 仪 表通 用 技 术 条 件 》 和Q/LGKJ003-2009《 GCG1000 型 粉 尘 浓 度 传 感 器 》 企 业 标 准 及GB3836.4-2000 标 准中 Exib I 本 质 安 全 等 级 设 计 。 产 品 吸 收 消 化 了 国 内 外 先 进 的 测 尘 技 术 ， 利 用 光 散 射 原 理 直 接 检 测 空 气中 浮 游 粉 尘 的 质 量 浓 度 ， 通 过 数 码 管 现 场 显 示 并 转 换 成 频 率 信 号 输 出 ， 可 供 煤 矿 安 全 监 测 系 统 或 其 他测 控 系 统 使 用 。 本 产 品 具 有 测 量 快 速 准 确 、 灵 敏 度 高 、 性 能 稳 定 、 可 预 置K 值 、 直 接 显 示 并 输 出 粉 尘质 量 浓 度 的 特 点 。 2、 主 要 用 途 及 适 用 范 围 GCG1000 型 粉 尘 浓 度 传 感 器 广泛适 用 于存在易燃易爆等 危险性 气 体混合物的 工作环境中 对作业 场所总粉 尘 的 连续监 测 ， 同时也适 用 于其 他 公共场 所的 环境监 测 。 3、 型 号 的 组成 及 其 代表 意义 G C G 1000 测 量 范 围 光 电子原 理 测 量 对象：粉 尘 传 感 器 4、 使 用 环境条 件 传 感 器 在下 列环境条 件 下 应能 正常工作： —— 温度 ：0~ 40℃℃； —— 相对湿度 ：≤98%； —— 大气 压：80kPa~116kPa； —— 含有 瓦斯或 煤 尘 爆炸危险的 矿 井中 ； 5、最恶劣的 贮存条 件 ：-40℃～+60℃。 6、 防爆型 式 及 防爆标 志 防爆型 式 ：矿 用 本 质 安 全 型 ； 防爆标 志：Exib I。 7 、GCG1000 粉尘浓度传感器图片 图3 GCG1000 粉尘浓度传感器图片 二、工作原理与结构特征 1、工作原理 1) 图1 为GCG1000 型粉尘浓度传感器的原理图。检测器外部含尘空气在风扇的吸引下进入吸引口，经导流装置（遮掉外部光线）进入检测器暗室。暗室内的平行光与受光部的视野成直角交叉构成灵敏区（图中斜线部分），粉尘通过灵敏区时，其90℃方向散射光透过狭缝射进来由光电倍增管接收并转换成...
