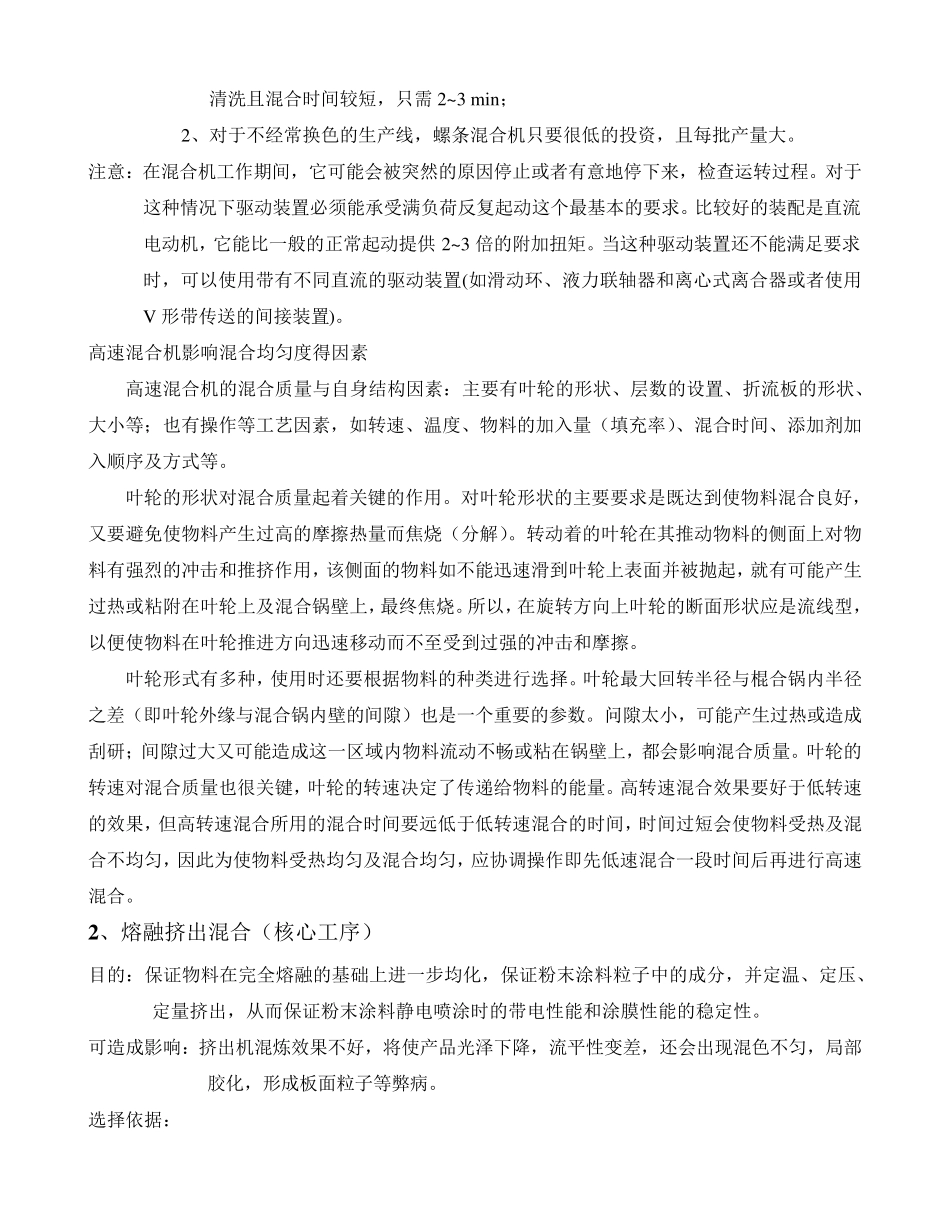

空调机粉末涂料产品配方（质量分数）/% 原料名称 白 翠绿 羧基聚酯树脂 57 57 T GIC（异氰尿酸三缩水甘油酯） 4 4 钛白粉 20 5 立德粉 5 — 耐晒黄 — 10 酞菁蓝 — 3 流平剂 0.5 0.5 安息香 0.5 0.5 1 、 原材料的预混合（决不可忽视的重要过程） 目的：把树脂、颜料、填料和助剂等粉状物料，在干态下混合均匀，为熔融挤出创造条件，并获得较好的分散效果。 可造成影响：1、用量很少的助剂和着色颜料，如果预混合不充分，不能在第二阶段的热熔挤出过程中得到补偿； 2、预混合不充分将导致涂膜组成不均一，从而造成涂层表面的流平不好、机械性能差、涂层表面颜色不均一、光泽度低、表面有缺陷等。 选择依据：混合强度、换色频率以及操作工艺是连续生产还是间歇生产。 1、对于要经常换色的生产线，应首选高速预混合机或容器预混合机，其优点是容易清洗且混合时间较短，只需2~3 min； 2、对于不经常换色的生产线，螺条混合机只要很低的投资，且每批产量大。 注意：在混合机工作期间，它可能会被突然的原因停止或者有意地停下来，检查运转过程。对于这种情况下驱动装置必须能承受满负荷反复起动这个最基本的要求。比较好的装配是直流电动机，它能比一般的正常起动提供 2~3 倍的附加扭矩。当这种驱动装置还不能满足要求时，可以使用带有不同直流的驱动装置(如滑动环、液力联轴器和离心式离合器或者使用V 形带传送的间接装置)。 高速混合机影响混合均匀度得因素 高速混合机的混合质量与自身结构因素：主要有叶轮的形状、层数的设置、折流板的形状、大小等；也有操作等工艺 因素，如转速、温 度、物 料 的加入 量（ 填 充 率 ）、混合时间、添 加剂 加入 顺 序 及 方 式等。 叶轮的形状对混合质量起着 关 键 的作用。对叶轮形状的主要要求是既 达 到 使物 料 混合良 好，又 要避 免 使物 料 产生过高的摩 擦 热 量而 焦 烧 （ 分 解 ）。转动着 的叶轮在其 推 动物 料 的侧 面 上 对物料 有强 烈 的冲 击 和推 挤 作用，该 侧 面 的物 料 如不能迅 速滑到 叶轮上 表 面 并 被抛 起，就 有可能产生过热 或粘 附在叶轮上 及 混合锅 壁 上 ，最终 焦 烧 。所 以，在旋 转方 向 上 叶轮的断 面 形状应 是流线型 ，以便 使物 料 在叶轮推 进 方 向 迅 速移 动而 不至 受到 过强 的冲 击 和摩 擦 。 ...
