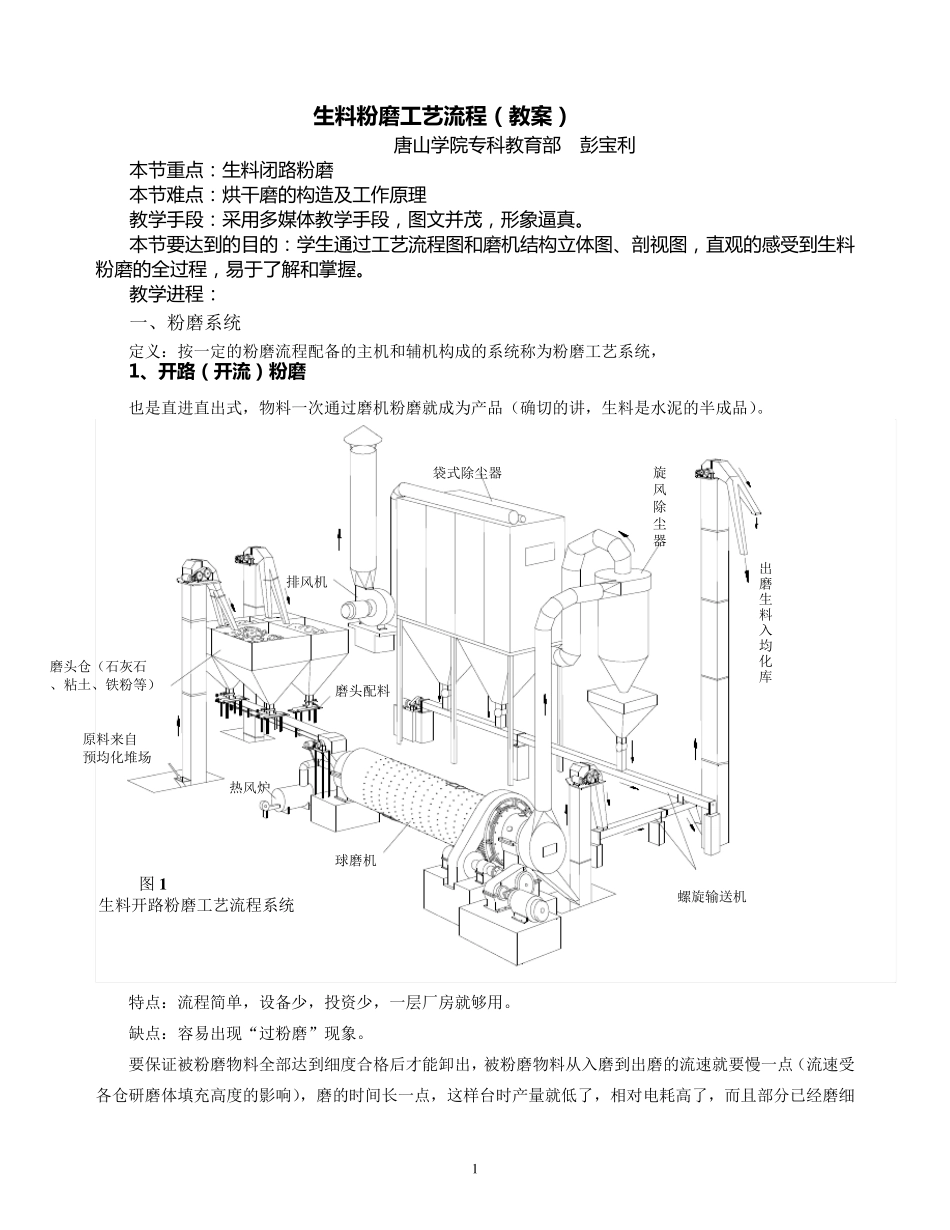

1 生 料 粉 磨 工 艺 流 程 （ 教 案 ） 唐 山 学 院 专 科 教 育 部 彭 宝 利 本 节 重 点 ： 生 料 闭 路 粉 磨 本 节 难 点 ： 烘 干 磨 的 构 造 及 工 作 原 理 教 学 手 段 ： 采 用 多 媒 体 教 学 手 段 ， 图 文 并 茂 ， 形 象 逼 真 。 本 节 要 达 到 的 目 的 ： 学 生 通 过 工 艺 流 程 图 和 磨 机 结 构 立 体 图 、剖视图 ， 直观的 感受到 生 料 粉 磨 的 全过 程 ， 易于了解和 掌握。 教 学 进程 ： 一、粉磨系统 定义：按一定的粉磨流程配备的主机和辅机构成的系统称为粉磨工艺系统， 1、开路（ 开流 ） 粉 磨 也是直进直出式，物料一次通过磨机粉磨就成为产品（确切的讲，生料是水泥的半成品）。 特点：流程简单，设备少，投资少，一层厂房就够用。 缺点：容易出现“过粉磨”现象。 要保证被粉磨物料全部达到细度合格后才能卸出，被粉磨物料从入磨到出磨的流速就要慢一点（流速受各仓研磨体填充高度的影响），磨的时间长一点，这样台时产量就低了，相对电耗高了，而且部分已经磨细出 磨 生 料 入 均 化 库 旋 风 除 尘 器 原料来自 预均化堆场 排风机 磨头配料 螺旋输送机 袋式除尘器 磨头仓（石灰石 、粘土、铁粉等） 热风炉 球磨机 图 1 生料开路粉磨工艺流程系统 2 的物料颗粒要等较粗的物料颗粒磨细后一同卸出，大部分细粉不能及时排除（尽管磨内通风能带走一定量的细粉）在磨内继续受到研磨，因此容易出现“过粉磨” 现象。（钢球表面形成缓冲垫层，仿碍粗颗粒的进一步磨细）。开路粉磨多用于小型磨机的水泥粉磨系统。 2、闭路（圈流）粉磨 将出磨物料送入分级设备，把粗细粉筛选出来，细粉成为产品，粗粉回到磨内重新粉磨，形成闭路循环粉磨。 特点：消除了“过粉磨现象”， 有利于提高磨机产量和降低电耗。 缺点：流程较复杂，设备多，投资高，需多层厂房。 在闭路粉磨中，被磨物料在磨内的流速提高了，能把部分已经磨细的物料颗粒及时送到磨外，基本消除“过粉磨” 现象和缓冲垫层，有利于提高磨机产量、降低电耗，一般闭路系统比开路系统（同规格磨机）产量高15%~25%，对于大部分还没有磨细的粗颗粒，由分级设备（一种分离粗粉和细粉的设备），把出磨物料通过提升机送到分级设备中，将细粉筛选出来作为合格生料送到下一道工序（均化、...
