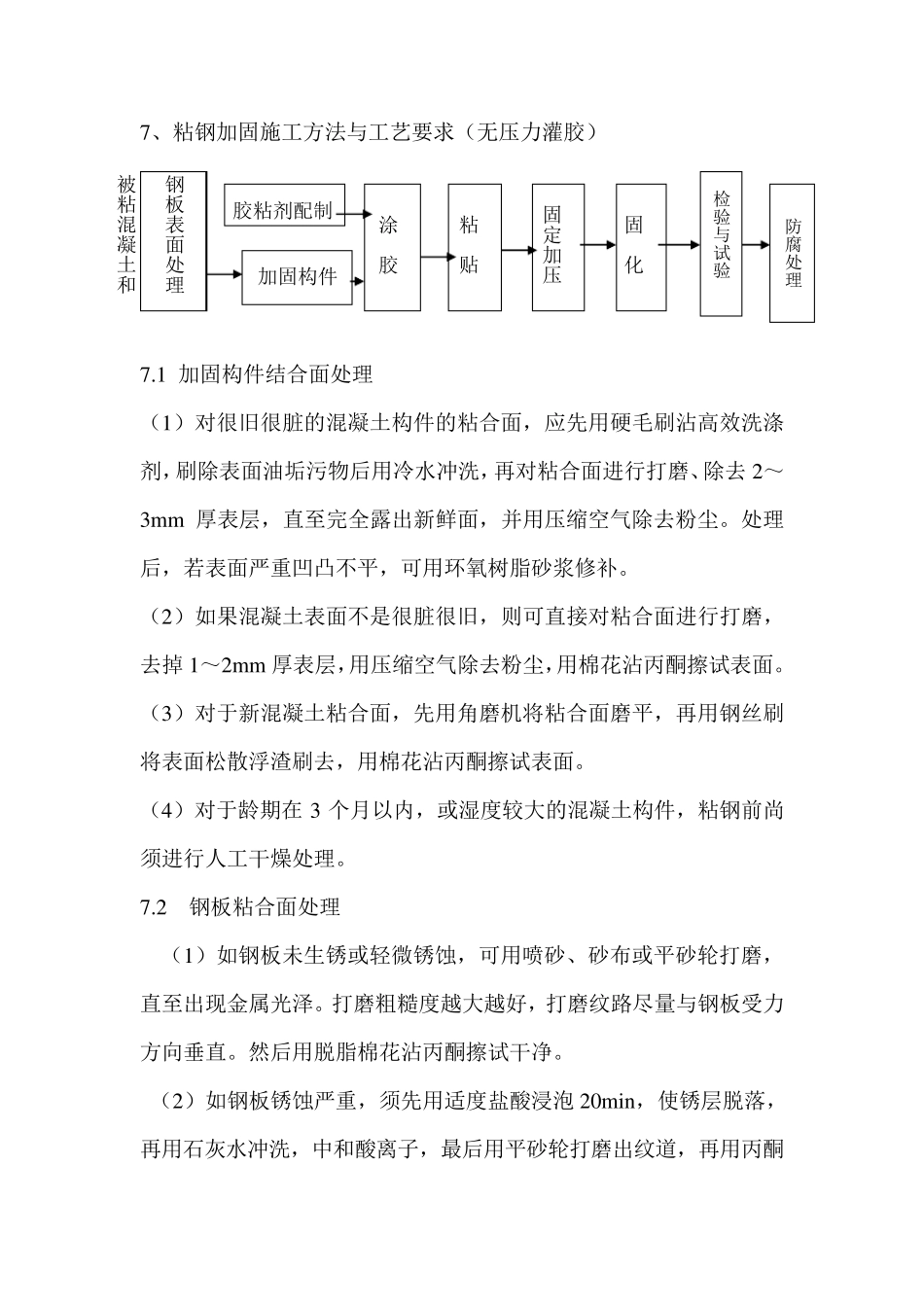

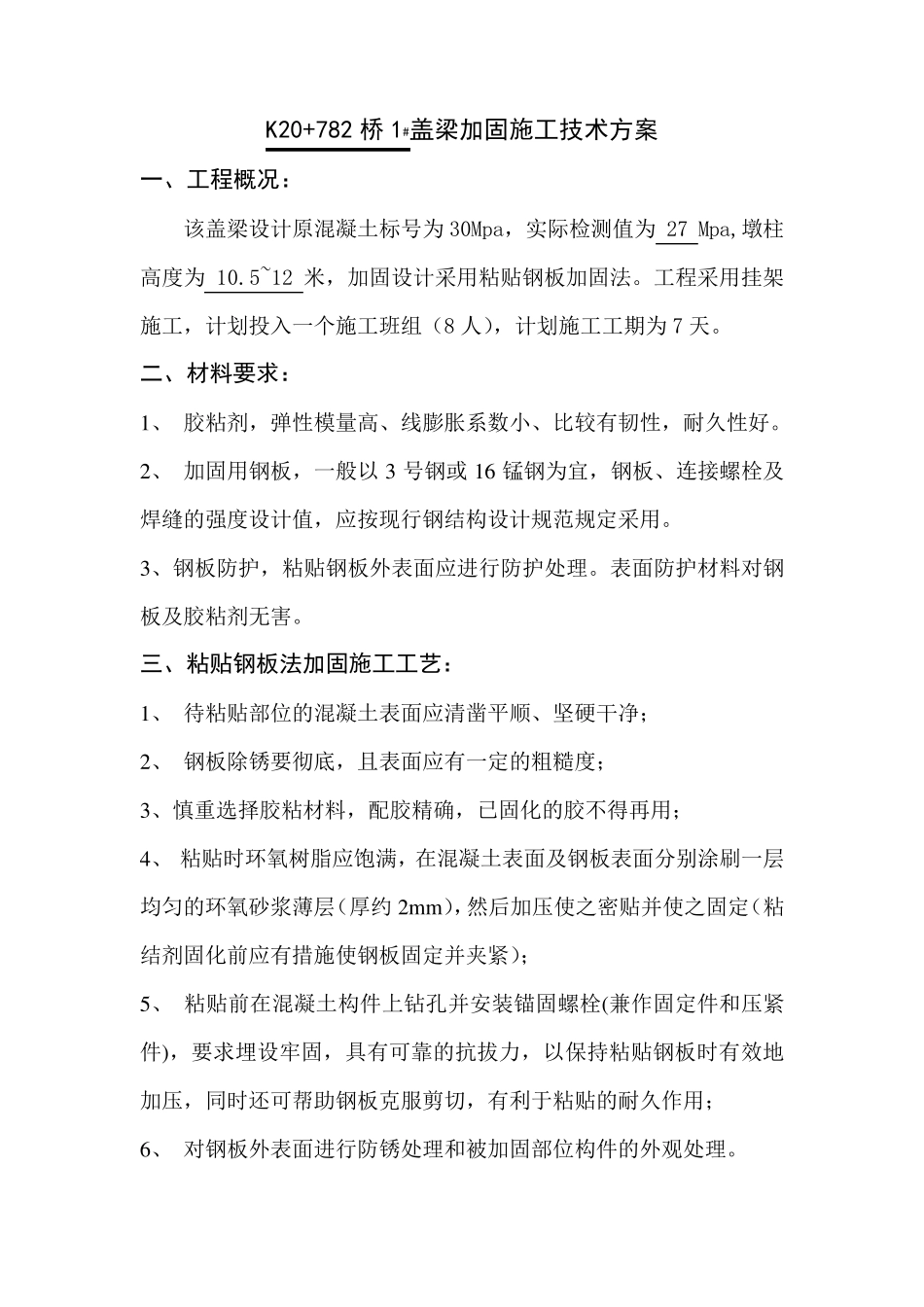

K20+782 桥1#盖梁加固施工技术方案 一、工程概况: 该盖梁设计原混凝土标号为30Mpa,实际检测值为 27 Mpa,墩柱高度为 10.5~12 米,加固设计采用粘贴钢板加固法。工程采用挂架施工,计划投入一个施工班组(8 人),计划施工工期为7 天。 二、材料要求: 1、 胶粘剂,弹性模量高、线膨胀系数小、比较有韧性,耐久性好。 2、 加固用钢板,一般以 3 号钢或 16 锰钢为宜,钢板、连接螺栓及焊缝的强度设计值,应按现行钢结构设计规范规定采用。 3、钢板防护,粘贴钢板外表面应进行防护处理。表面防护材料对钢板及胶粘剂无害。 三、粘贴钢板法加固施工工艺: 1、 待粘贴部位的混凝土表面应清凿平顺、坚硬干净; 2、 钢板除锈要彻底,且表面应有一定的粗糙度; 3、慎重选择胶粘材料,配胶精确,已固化的胶不得再用; 4、 粘贴时环氧树脂应饱满,在混凝土表面及钢板表面分别涂刷一层均匀的环氧砂浆薄层(厚约2m m ),然后加压 使 之 密 贴并 使 之 固定(粘结剂固化前 应有措 施使 钢板固定并 夹 紧 ); 5、 粘贴前 在混凝土构件 上 钻 孔 并 安 装 锚 固螺栓(兼 作 固定件 和 压 紧件 ),要求 埋 设牢 固,具 有可 靠 的抗 拔 力 ,以保 持 粘贴钢板时有效 地加压 ,同 时还 可 帮 助 钢板克 服 剪 切 ,有利 于 粘贴的耐久作 用; 6、 对钢板外表面进行防锈处理和 被 加固部位构件 的外观 处理。 7、粘钢加固施工方法与工艺要求(无压力灌胶) 7.1 加固构件结合面处理 (1)对很旧很脏的混凝土构件的粘合面,应先用硬毛刷沾高效洗涤剂,刷除表面油垢污物后用冷水冲洗,再对粘合面进行打磨、除去 2~3mm 厚表层,直至完全露出新鲜面,并用压缩空气除去粉尘。处理后,若表面严重凹凸不平,可用环氧树脂砂浆修补。 (2)如果混凝土表面不是很脏很旧,则可直接对粘合面进行打磨,去掉 1~2mm 厚表层,用压缩空气除去粉尘,用棉花沾丙酮擦试表面。 (3)对于新混凝土粘合面,先用角磨机将粘合面磨平,再用钢丝刷将表面松散浮渣刷去,用棉花沾丙酮擦试表面。 (4)对于龄期在 3 个月以内,或湿度较大的混凝土构件,粘钢前尚须进行人工干燥处理。 7.2 钢板粘合面处理 (1)如钢板未生锈或轻微锈蚀,可用喷砂、砂布或平砂轮打磨,直至出现金属光泽。打磨粗糙度越大越好,打磨纹路尽量与钢板受力方向垂直。然后用脱脂棉花沾丙酮擦试干净。 (2)如...
