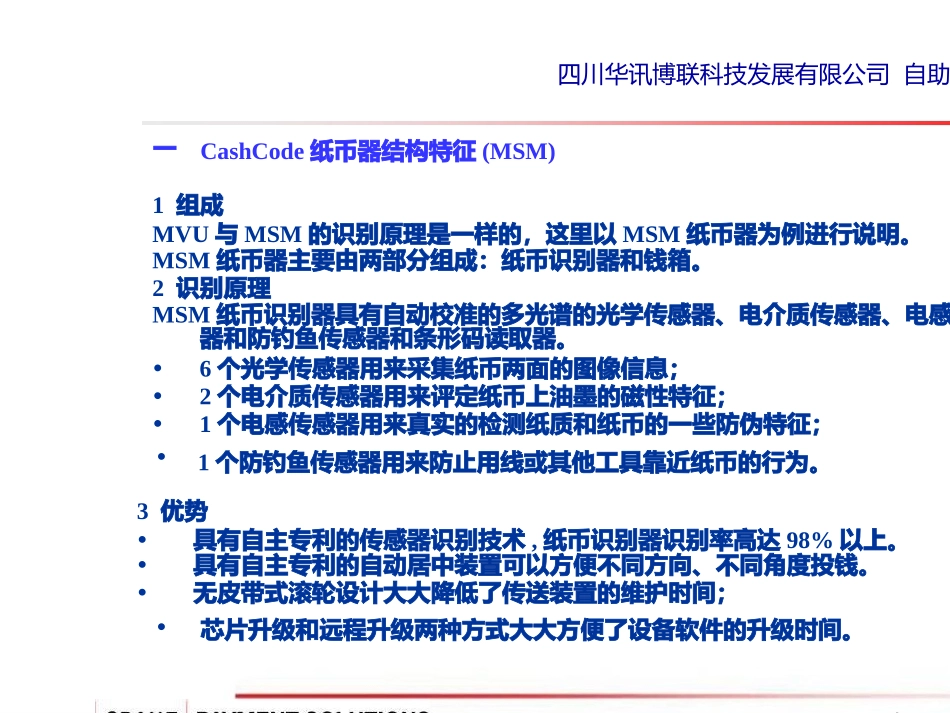

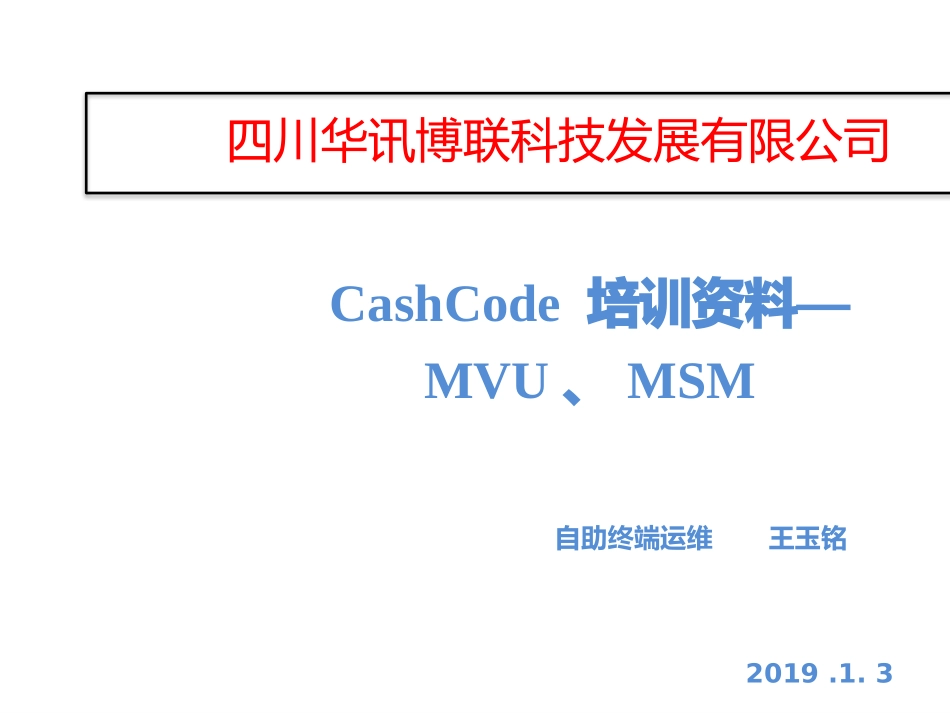

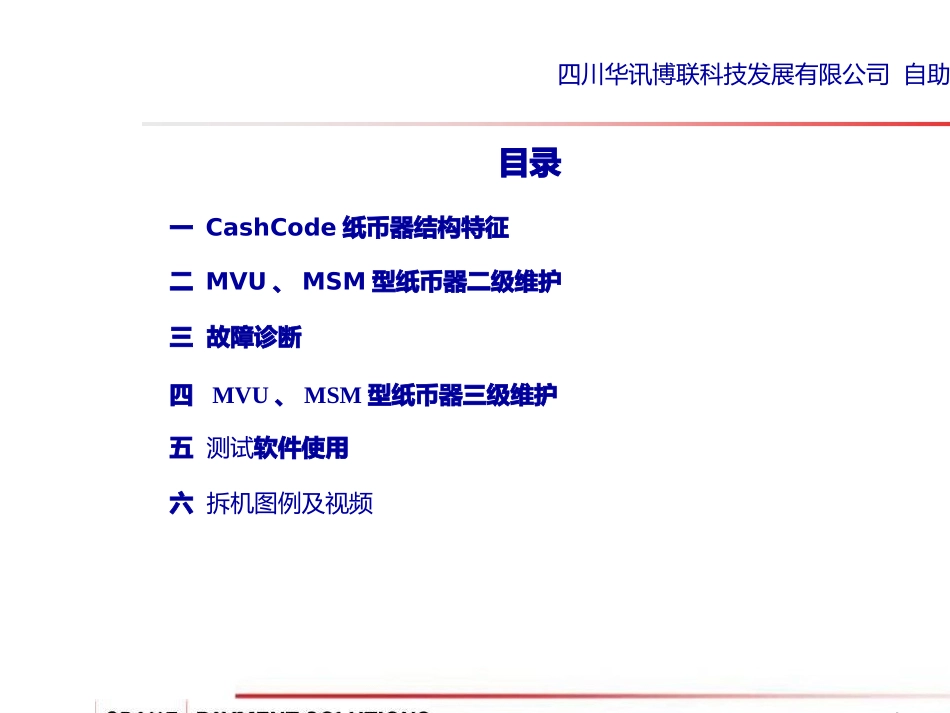

四川华讯博联科技发展有限公司CashCode培训资料—MVU、MSM自助终端运维王玉铭2019.1.3CONFIDENTIALEngineeringtheFuture四川华讯博联科技发展有限公司自助终端部目录一CashCode纸币器结构特征二MVU、MSM型纸币器二级维护三故障诊断四MVU、MSM型纸币器三级维护五测试软件使用六拆机图例及视频四川华讯博联科技发展有限公司自助终端部CONFIDENTIALEngineeringtheFuture一CashCode纸币器结构特征(MSM)1组成MVU与MSM的识别原理是一样的，这里以MSM纸币器为例进行说明。MSM纸币器主要由两部分组成：纸币识别器和钱箱。2识别原理MSM纸币识别器具有自动校准的多光谱的光学传感器、电介质传感器、电感传感器和防钓鱼传感器和条形码读取器。6个光学传感器用来采集纸币两面的图像信息；2个电介质传感器用来评定纸币上油墨的磁性特征；1个电感传感器用来真实的检测纸质和纸币的一些防伪特征；1个防钓鱼传感器用来防止用线或其他工具靠近纸币的行为。3优势具有自主专利的传感器识别技术,纸币识别器识别率高达98%以上。具有自主专利的自动居中装置可以方便不同方向、不同角度投钱。无皮带式滚轮设计大大降低了传送装置的维护时间；芯片升级和远程升级两种方式大大方便了设备软件的升级时间。CONFIDENTIALEngineeringtheFuture四川华讯博联科技发展有限公司自助终端部二MVU、MSM纸币器二级维护1工具：1）压缩空气2）刮刀3）棉签4）镊子5）软布6）螺丝刀2二级维护主要是纸币器表面的清洁工作。CONFIDENTIALEngineeringtheFuture四川华讯博联科技发展有限公司自助终端部用手轻按打开纸币器传感器板，检查纸币器各面板表面传感器镜头，胶圈，滚轮是否有灰尘。清洁步骤：1传感器：1）用压缩空气清洁灰尘；2）用湿布清洁光学传感器；CONFIDENTIALEngineeringtheFuture四川华讯博联科技发展有限公司自助终端部3）清洁钱箱传感器用布擦不到的地方用压缩空气清洁；用软刷子或者软的棉布清洁；清洁过程中不要损坏传感器，也不要使传感器倾斜。CONFIDENTIALEngineeringtheFuture四川华讯博联科技发展有限公司自助终端部2传输驱动装置的清洁•纸币传输通道首先用压缩空气清洁一遍；•用软刷子或者软的湿布清洁残留的灰尘等污染物；•用异丙醇对胶圈和滚轮进行深度清洁；CONFIDENTIALEngineeringtheFutureH四川华讯博联科技发展有限公司自助终端部3钱箱的清洁1）检查钱箱内部工作和传动部件；2）用压缩空气清洁附着物；3）用软的刷子或者布清洁其他附着物；4钱箱中压币装置的清洁对压币装置进行周期性检查是有必要的。CONFIDENTIALEngineeringtheFuture四川华讯博联科技发展有限公司自助终端部检查图中各部件是否正常。四川华讯博联科技发展有限公司自助终端部CONFIDENTIALEngineeringtheFuture四川华讯博联科技发展有限公司自助终端部CONFIDENTIALEngineeringtheFutureCONFIDENTIALEngineeringtheFuture四川华讯博联科技发展有限公司自助终端部三故障诊断（软件判断见章节五）1根据闪灯次数判断故障原因闪灯次数123456781112错误描述钱箱未在纸币器上错误的传感器类型或者未能跟传感器通讯钱箱满钱箱机械阻塞或者压币电机故障电介质传感器故障光学传感器故障电感传感器故障传送电机故障纸币传输通道不为空纸币在钱箱如币通道阻塞CONFIDENTIALEngineeringtheFuture四川华讯博联科技发展有限公司自助终端部四MVU、MSM型纸币器三级维护现场进行拆装设备的演示。1MVU的拆装1）内外传板的拆装和维护2）CPU板的拆装和维护3）居中装置的维护4）胶圈的更换5）显示灯板的拆装和维护2MSM的拆装1）-5）同MVU；6）钱箱的拆装和维护CONFIDENTIALEngineeringtheFuture四川华讯博联科技发展有限公司自助终端部五TestCCNET_2.19软件的使用TestCCNET_2.19软件的连接、测试和故障判断、测试：要正确连接机器和电脑1、供电：Cashcode采用12v直流供电，其中黄色线为12v直流电，黑色线为地线，其余线与机器串口相连（可以只用黄线和黑线不影响测试）,采用4路信号线，与主板相连CONFIDENTIALEngineeringtheFuture四川华讯博联科技发展有限公司自助终端部2、正确联机，连接电脑，电脑串口设置为com1，或者其它com口...
