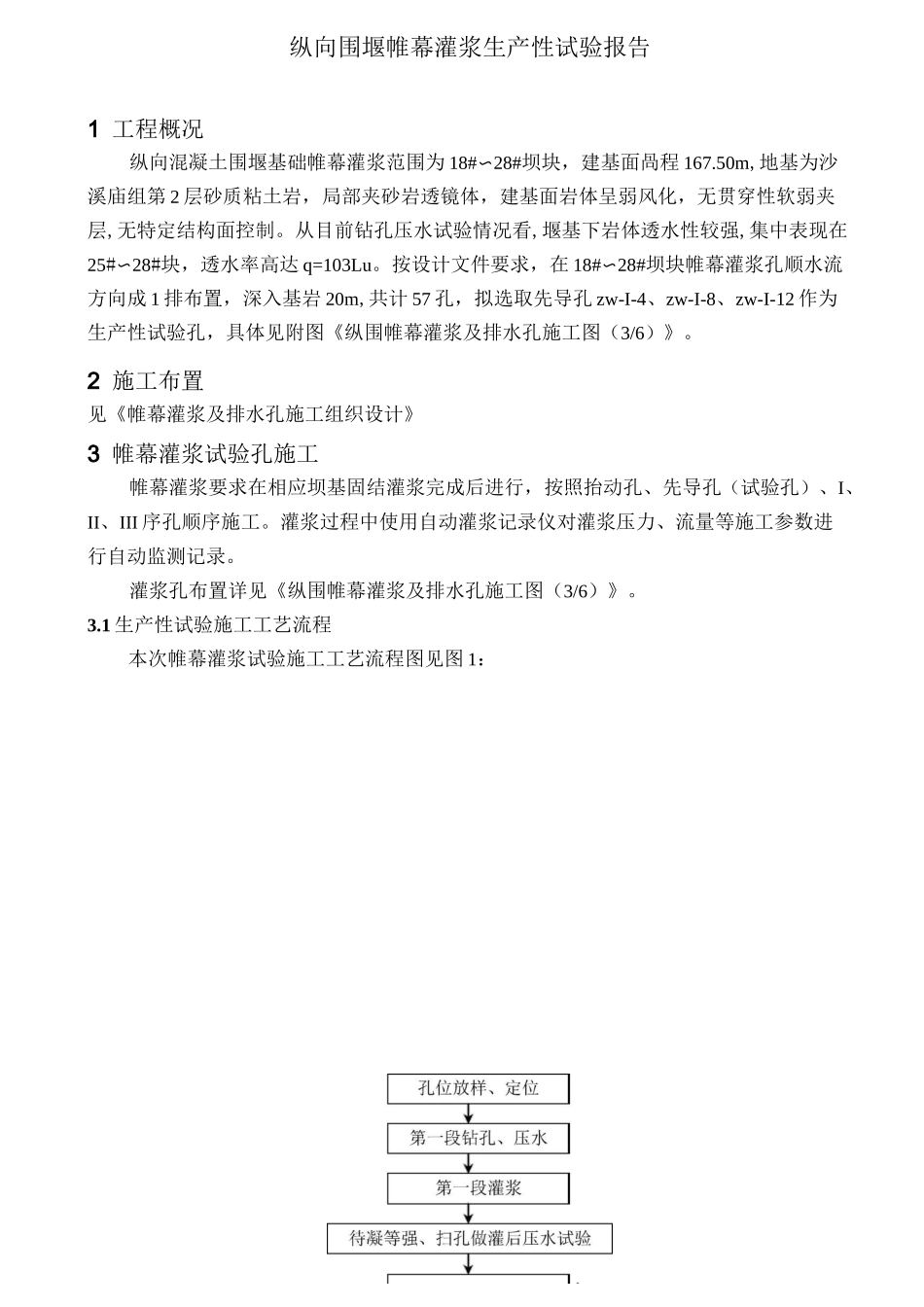

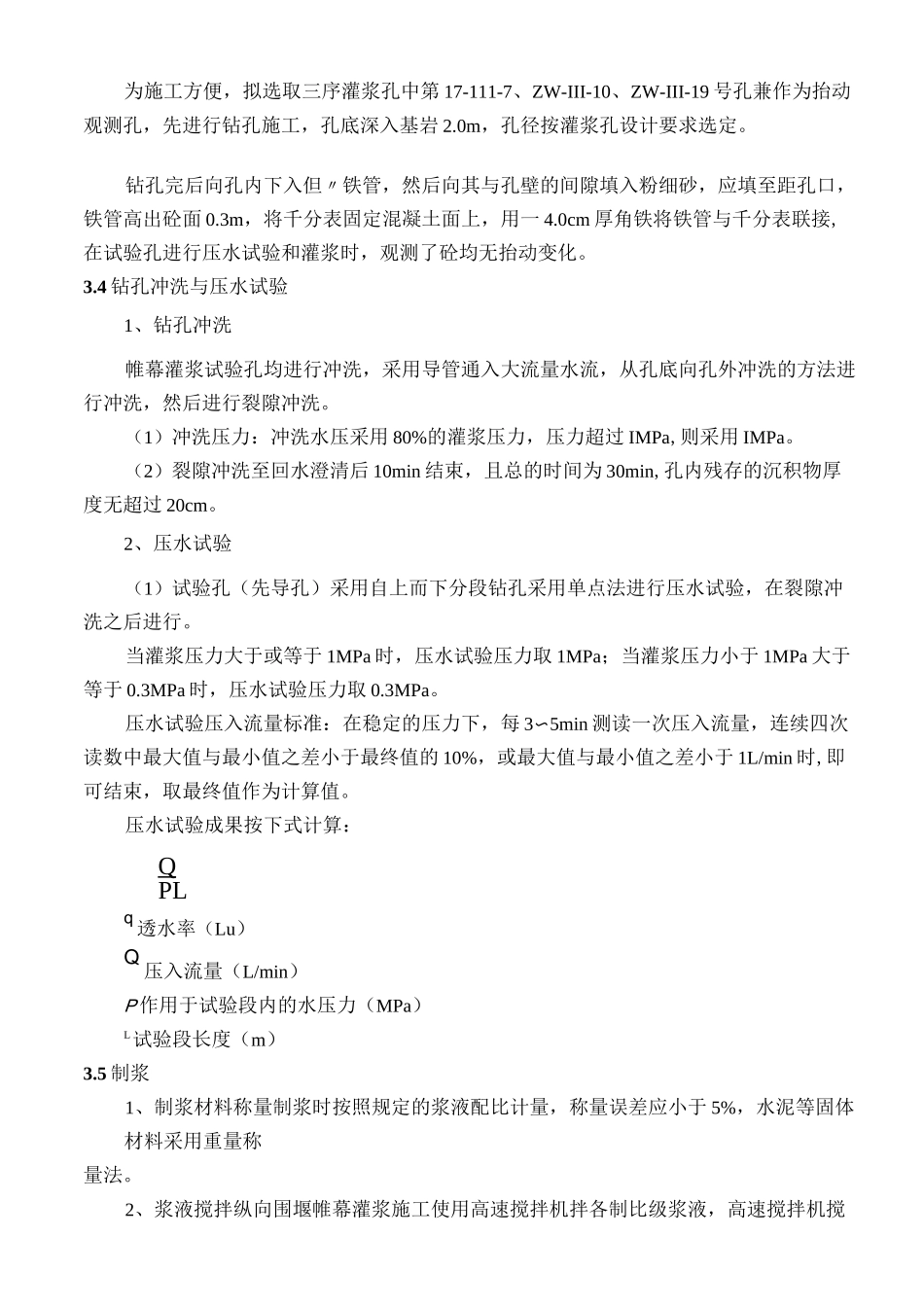

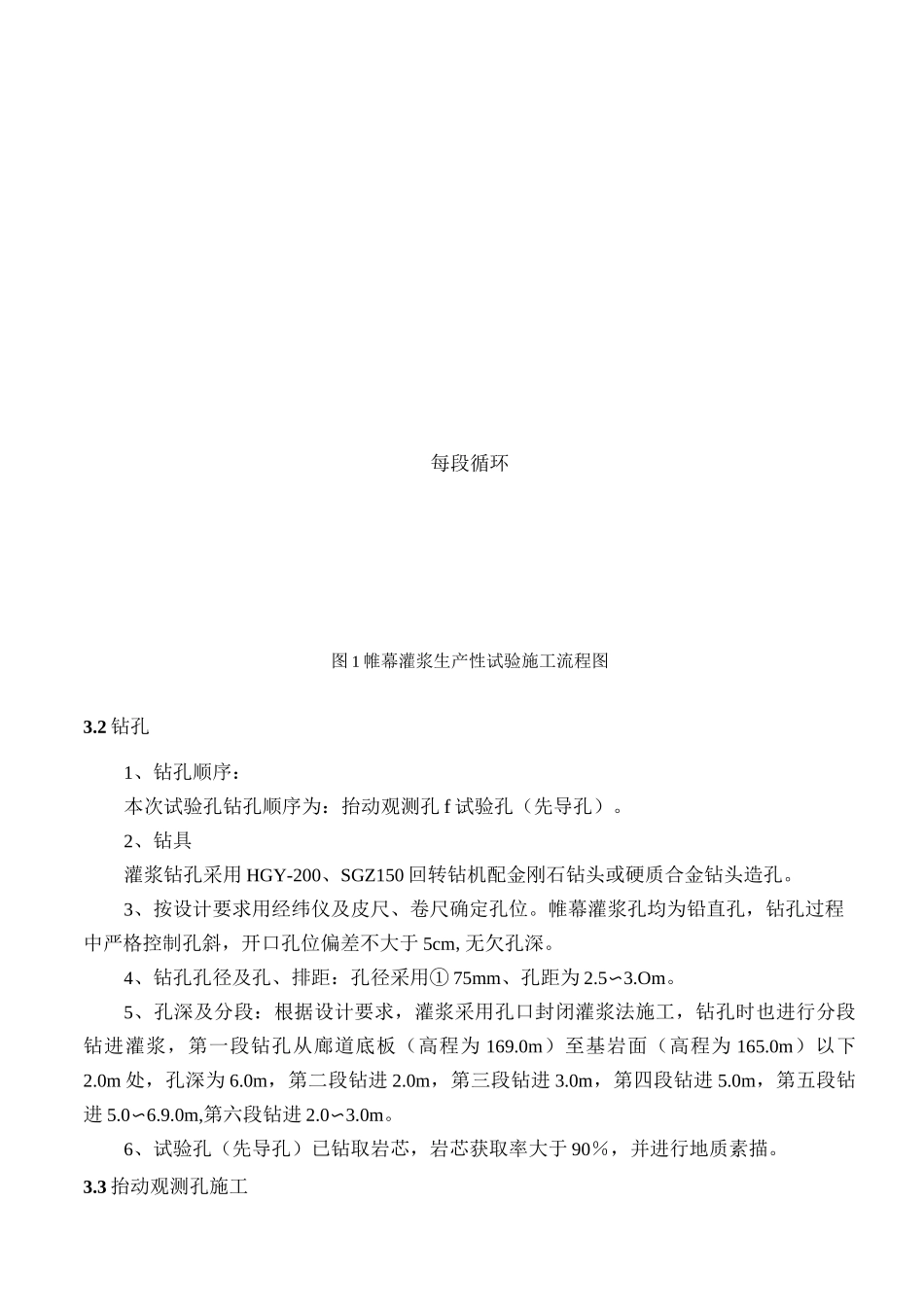

纵向围堰帷幕灌浆生产性试验报告1 工程概况纵向混凝土围堰基础帷幕灌浆范围为 18#〜28#坝块，建基面咼程 167.50m,地基为沙溪庙组第 2 层砂质粘土岩，局部夹砂岩透镜体，建基面岩体呈弱风化，无贯穿性软弱夹层,无特定结构面控制。从目前钻孔压水试验情况看,堰基下岩体透水性较强,集中表现在25#〜28#块，透水率高达 q=103Lu。按设计文件要求，在 18#〜28#坝块帷幕灌浆孔顺水流方向成 1 排布置，深入基岩 20m,共计 57 孔，拟选取先导孔 zw-I-4、zw-I-8、zw-I-12 作为生产性试验孔，具体见附图《纵围帷幕灌浆及排水孔施工图（3/6）》。2 施工布置见《帷幕灌浆及排水孔施工组织设计》3 帷幕灌浆试验孔施工帷幕灌浆要求在相应坝基固结灌浆完成后进行，按照抬动孔、先导孔（试验孔）、I、II、III 序孔顺序施工。灌浆过程中使用自动灌浆记录仪对灌浆压力、流量等施工参数进行自动监测记录。灌浆孔布置详见《纵围帷幕灌浆及排水孔施工图（3/6）》。3.1 生产性试验施工工艺流程本次帷幕灌浆试验施工工艺流程图见图 1：每段循环图 1 帷幕灌浆生产性试验施工流程图3.2 钻孔1、钻孔顺序：本次试验孔钻孔顺序为：抬动观测孔 f 试验孔（先导孔）。2、钻具灌浆钻孔采用 HGY-200、SGZ150 回转钻机配金刚石钻头或硬质合金钻头造孔。3、按设计要求用经纬仪及皮尺、卷尺确定孔位。帷幕灌浆孔均为铅直孔，钻孔过程中严格控制孔斜，开口孔位偏差不大于 5cm,无欠孔深。4、钻孔孔径及孔、排距：孔径采用① 75mm、孔距为 2.5〜3.Om。5、孔深及分段：根据设计要求，灌浆采用孔口封闭灌浆法施工，钻孔时也进行分段钻进灌浆，第一段钻孔从廊道底板（高程为 169.0m）至基岩面（高程为 165.0m）以下2.0m 处，孔深为 6.0m，第二段钻进 2.0m，第三段钻进 3.0m，第四段钻进 5.0m，第五段钻进 5.0〜6.9.0m,第六段钻进 2.0〜3.0m。6、试验孔（先导孔）已钻取岩芯，岩芯获取率大于 90％，并进行地质素描。3.3 抬动观测孔施工为施工方便，拟选取三序灌浆孔中第 17-111-7、ZW-III-10、ZW-III-19 号孔兼作为抬动观测孔，先进行钻孔施工，孔底深入基岩 2.0m，孔径按灌浆孔设计要求选定。钻孔完后向孔内下入但〃铁管，然后向其与孔壁的间隙填入粉细砂，应填至距孔口，铁管高出砼面 0.3m，将千分表固定混凝土面上，用一 4.0cm 厚角铁将铁管与千分表联接,在试验孔进行压水试验和灌浆时，观测了砼均无抬动变化。3.4 钻孔冲洗与压水试验1、钻孔冲...
