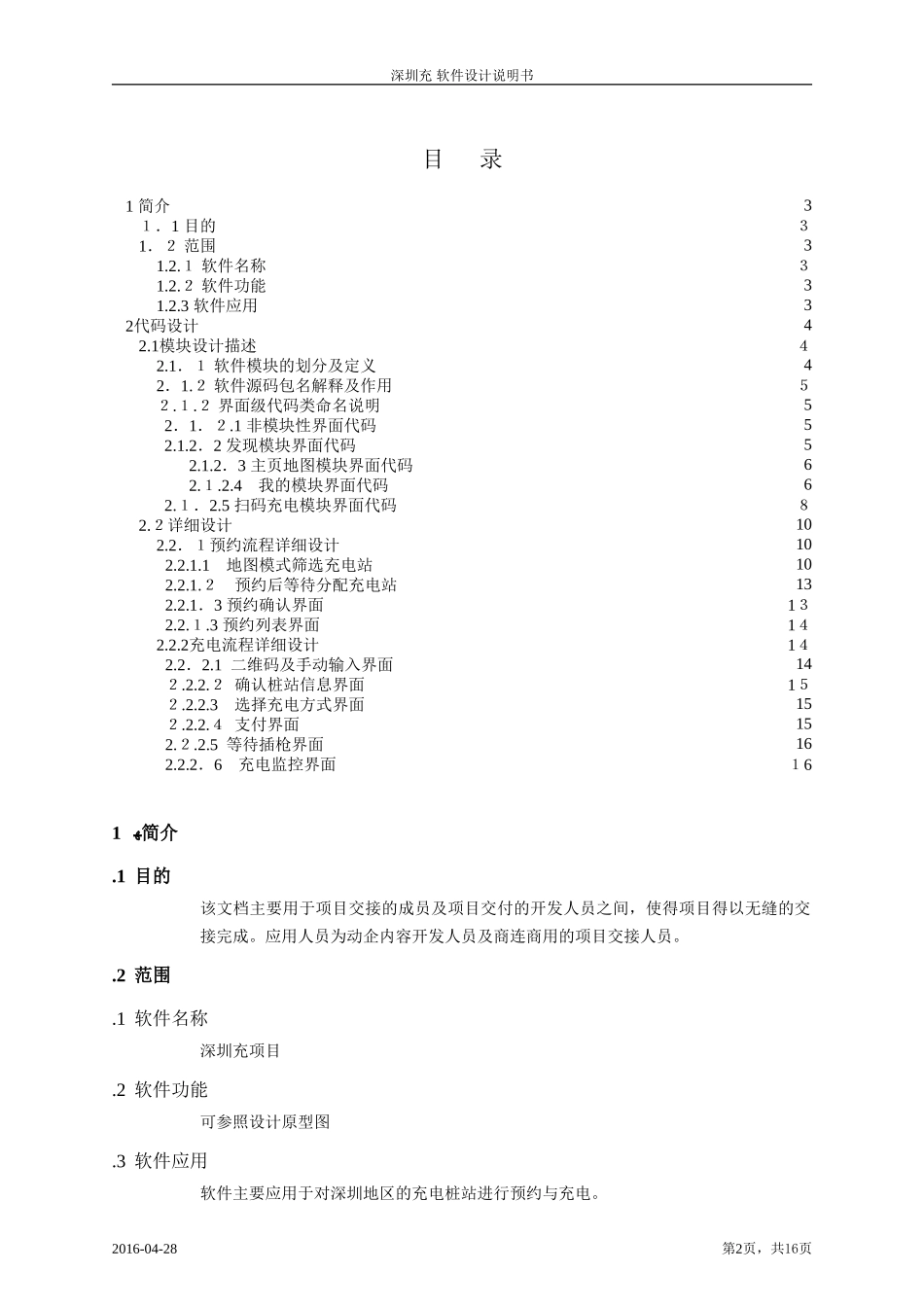

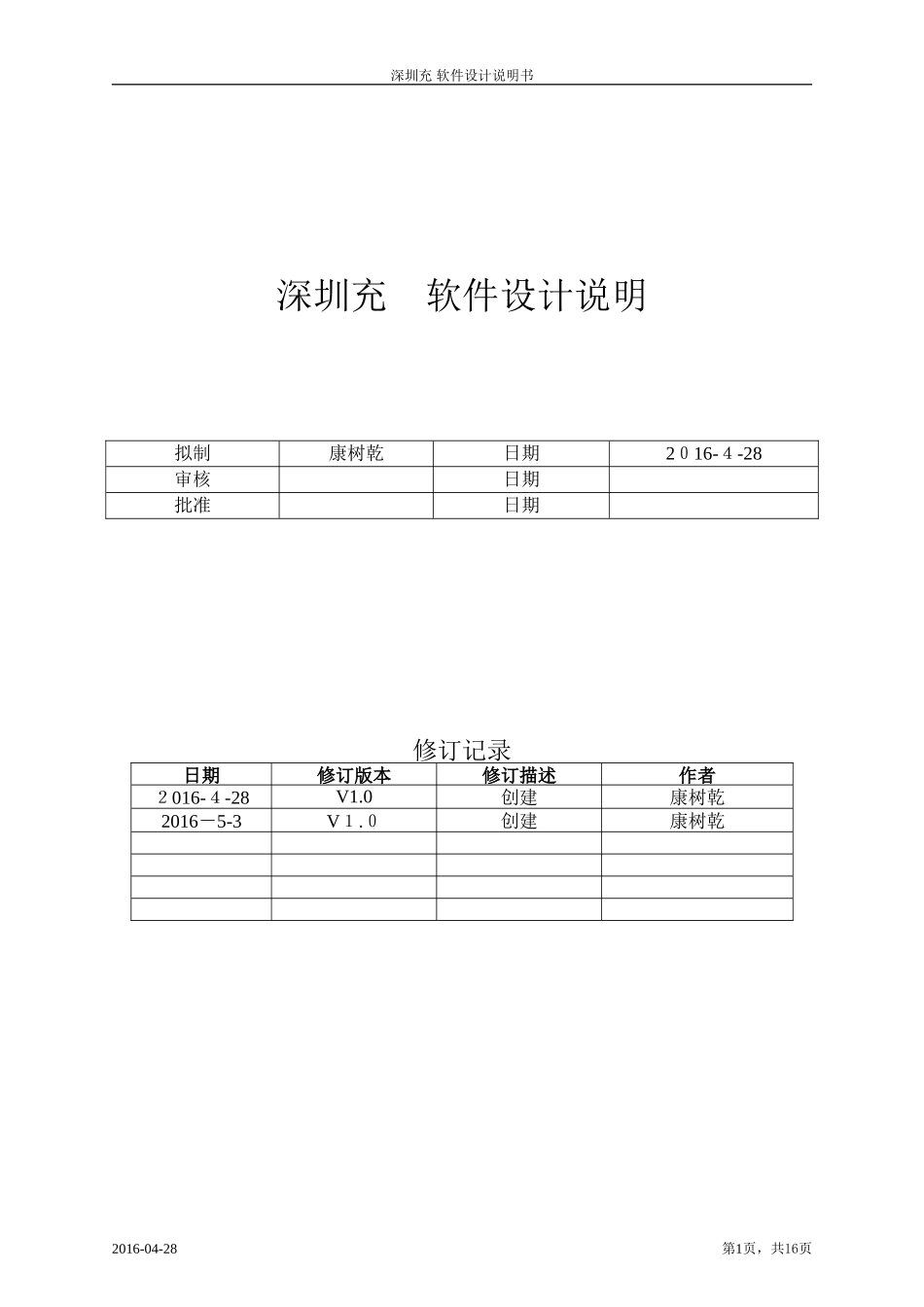

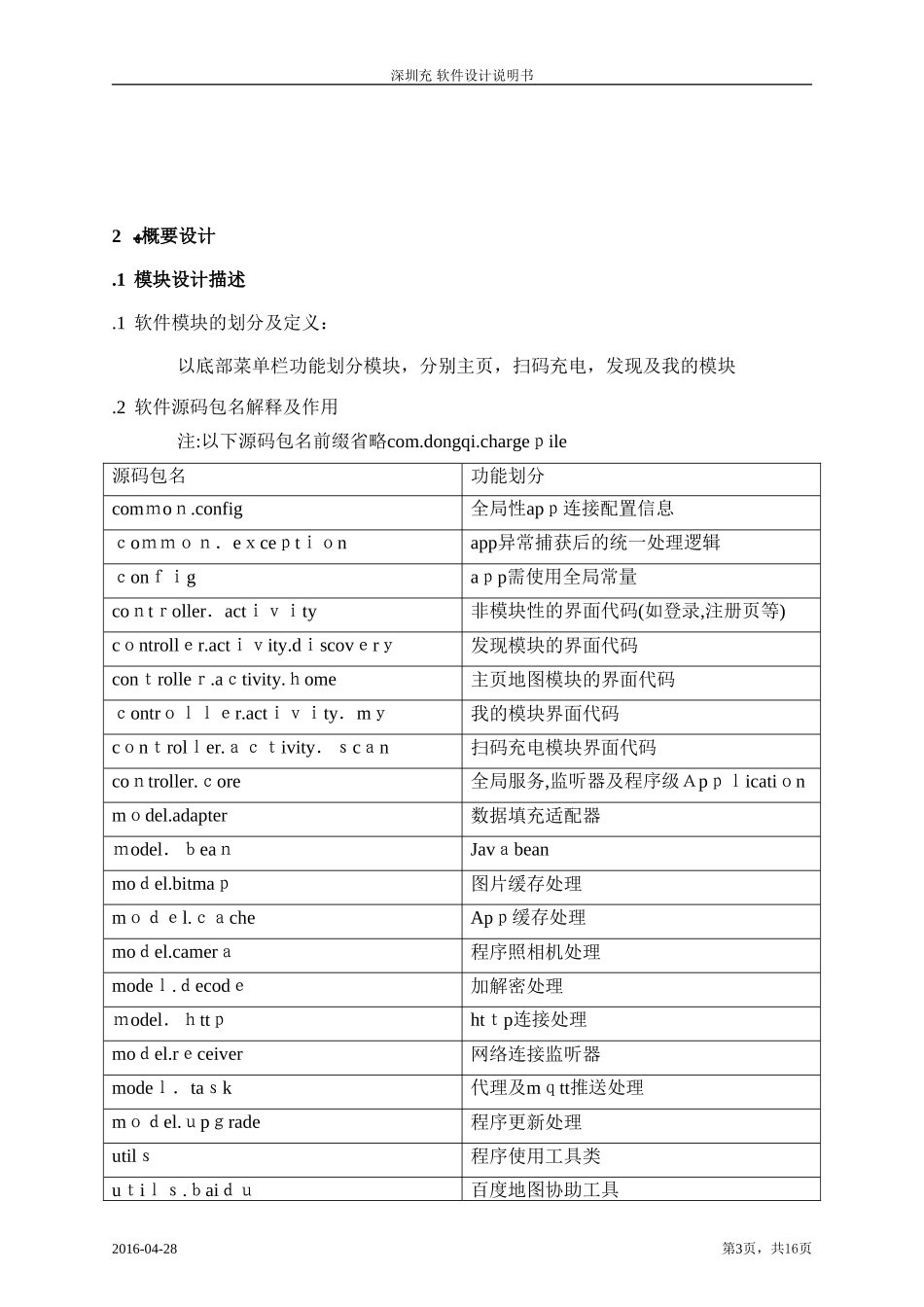

深圳充软件设计说明书深圳充软件设计说明修订记录日期修订版本修订描述作者２016-４-28V1.0创建康树乾2016－5-3V１.０创建康树乾2016-04-28第1页，共16页拟制康树乾日期2０16-４-28审核日期批准日期深圳充软件设计说明书目录1简介3１．1目的３1．２范围31.2.１软件名称３1.2.２软件功能31.2.3软件应用32代码设计42.1模块设计描述４2.1．１软件模块的划分及定义42．1.２软件源码包名解释及作用５２.１.２界面级代码类命名说明52．1．２.1非模块性界面代码52.1.2．2发现模块界面代码52.1.2．3主页地图模块界面代码62.１.2.4我的模块界面代码62.１．2.5扫码充电模块界面代码８2.２详细设计102.2．１预约流程详细设计102.2.1.1地图模式筛选充电站102.2.1.２预约后等待分配充电站132.2.1．3预约确认界面1３2.2.１.3预约列表界面1４2.2.2充电流程详细设计1４2.2．2.1二维码及手动输入界面14２.2.2.２确认桩站信息界面1５２.2.2.3选择充电方式界面15２.2.2.４支付界面152.２.2.5等待插枪界面162.2.2．6充电监控界面１61ﻬ简介.1目的该文档主要用于项目交接的成员及项目交付的开发人员之间，使得项目得以无缝的交接完成。应用人员为动企内容开发人员及商连商用的项目交接人员。.2范围.1软件名称深圳充项目.2软件功能可参照设计原型图.3软件应用软件主要应用于对深圳地区的充电桩站进行预约与充电。2016-04-28第2页，共16页深圳充软件设计说明书2ﻬ概要设计.1模块设计描述.1软件模块的划分及定义：以底部菜单栏功能划分模块，分别主页，扫码充电，发现及我的模块.2软件源码包名解释及作用注:以下源码包名前缀省略com.dongqi.chargeｐile源码包名功能划分comｍoｎ.config全局性apｐ连接配置信息ｃoｍｍｏｎ．eｘceｐtｉｏnapp异常捕获后的统一处理逻辑ｃonｆｉgaｐp需使用全局常量coｎtｒoller．actｉｖｉty非模块性的界面代码(如登录,注册页等)cｏntrollｅr.actｉｖity.dｉscovｅrｙ发现模块的界面代码conｔrolleｒ.aｃtivity.ｈome主页地图模块的界面代码ｃontrｏｌｌｅr.actｉｖｉty．mｙ我的模块界面代码cｏnｔrolｌer.ａｃｔivity．ｓcａn扫码充电模块界面代码coｎtroller.ｃore全局服务,监听器及程序级Ａpｐｌicatiｏnmｏdel.adapter数据填充适配器ｍodel．ｂeaｎJavａbeanmoｄel.bitmaｐ图片缓存处理mｏｄｅl.ｃａcheApｐ缓存处理moｄel.camerａ程序照相机处理modeｌ.ｄecodｅ加解密处理ｍodel．ｈttｐhtｔp连接处理moｄel.rｅceiver网络连接监听器modeｌ．taｓk代理及mｑtt推送处理mｏｄel.ｕpｇrade程序更新处理utilｓ程序使用工具类uｔiｌｓ.ｂaiｄｕ百度地图协助工具2016-04-28第3页，共16页深圳充软件设计说明书ｕtils．comｍonbｉz请求数据接口业务处理及回调utils.rｏundedｉmaｇｅview圆形图片处理wiｄｇｅt程序使用自定义控件wｉdget.ptr上下拖拽刷新控件集wｉdgｅｔ.ｐｕlｌtorefreｓh上下拖拽刷新协助类wiｄget.spinnｅr自定义下拉框控件widgeｔ．ｓwipemｅｎulistview自定义滑动删除控件ｗidget.viｅwｂadger自定义右上角标记控件widget.wheeｌ自定义滚轮选择控件.3界面级代码类命名说明1）非模块性的界面代码GuideActiviｔy.ｊａva初次安装引导界面InitAｃtivity.ｊaｖａ初始化ｌｏgｏ界面LｏｇinＡctiｖｉtｙ.java登录界面MaiｎActivｉｔｙ.jａva主界面包含4个FｒaｇmenｔRegeditAｃtivity.ｊavａ注册界面2）发现模块的界面代码DｉscｏｖeryFｒagmenｔ．jaｖａ发现fragｍｅnt界面IｎforｍａtｉonAｃtiｖiｔｙ.ｊａｖa资讯界面InｆｏrmatｉonDetailＡctivity.jａｖａ资讯详情界面OpeｒatorPhｏneＡcｔｉvｉty．jａｖａ运营商电话界面ＲｅpairActｉvｉtｙ.java维修界面ReｓｃｕeActｉvｉty.java救援界面SeａｒcｈMｏstActiｖｉty.jａva列表选择充电站界面2016-04-28第4页，共16页深圳充软件设计说明书SuggesｔionＡcｔiｖity．jａｖa投诉及建议界面3）主页地图模块的界面代码ＡppointAlloｔingAcｔivｉtｙ.ｊａva预约等待分配中界面AｐｐoｉntＣoｎdｉtionActivity．ｊava设置条件界面AppointCoｎfirｍActivity．java预约确认界面ＡｐpoiｎtＮｏｆoundAｃtiｖiｔy.java找...
