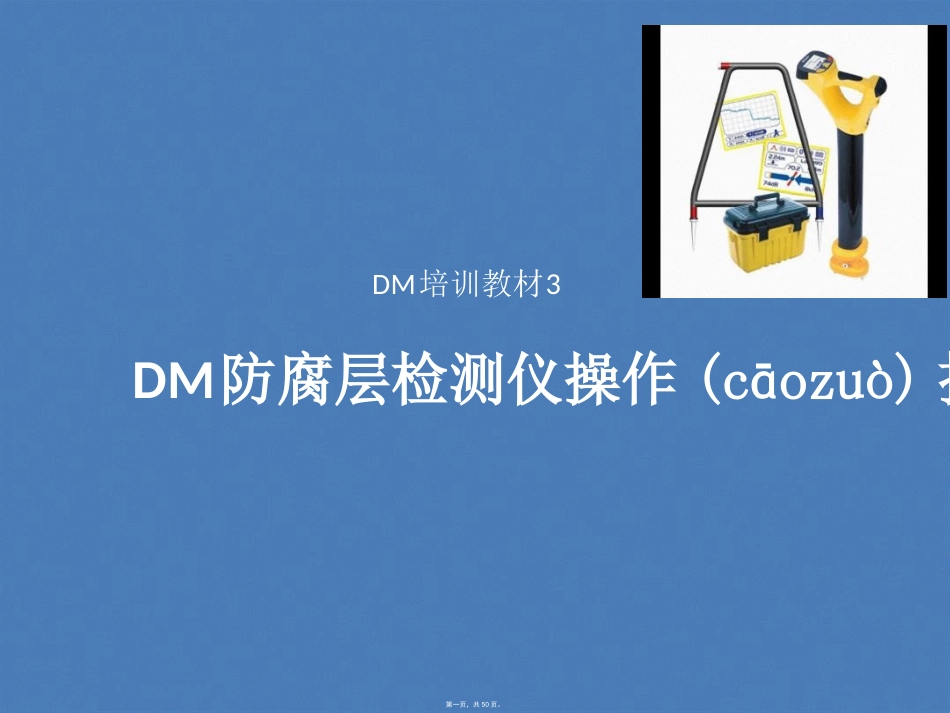

DM防腐层检测仪操作指南VIP免费

DM培训教材3DM防腐层检测仪操作指南第一页，共50页。??????????主要测量技术检测程序施加发射机信号获取电流参考值和ACVG参考值用接收机搜索目标管线信号定向，定位，多频电流和埋深测量数据存储，数据发送电流数据分析用A字架精确定位防腐层绝缘故障点确定故障点的大小目录第二页，共50页。主要测量方法1用接收机测量(cèliáng)管道电流（多频管道电流法）2用A字架测量土壤中的管道泄漏电流（ACVG交流电位梯度法，即跨步电压法）第三页，共50页。DM防腐层检测的基本程序?????????施加发射机多频电流信号获取电流参考值和ACVG参考值用接收机搜索目标管线信号定向定位多频电流和埋深测量数据存储，数据发送与前一测点的数据进行比较电流衰减异常，用A字架定位接地故障点，查找分支管线，加密测点精确定位接地故障点?电流衰减正常，测量下一测点第四页，共50页。施加发射机信号?????信号施加点的选择接地点的选择发射机电源的选择工作频率的选择最大化输出电流电源键显示屏散热器电流键/待机键频率键/状态键散热器输出频率实际输出电流警示信息—功率超限警示信息—电压超限设置的输出电流第五页，共50页。发射机信号施加点——测试桩?宜以测试桩作为信号施加点?发射机红色输出线连接到测试桩的管道连线?发射机黑色输出线（接地线）连接到牺牲阳极连线第六页，共50页。?宜利用现有接地，自设接地点须注意降低接地电阻第七页，共50页。发射机信号施加点——出露点?以管道出露点作为信号施加点第八页，共50页。发射机信号施加点——阴保站整流器整流器警告：在有多个阴保站的长输管线(guǎnxiàn)上，必须断开(duànkāi)所有整流器连线！整流器——断开所有连线阳极地床管道阳极地床连线——黑色信号线阳极地床管道连线——红色信号线第九页，共50页。接地点接地点的位置和方向对防腐层检测效果非常关键！接地电阻宜小于20欧姆接地距离宜大于45米宜利用路灯、电杆等现有接地宜在有水的湿地设置接地点第十页，共50页。接地点的位置远端接地目标邻近管道管线远端接地邻近邻近管道电缆目标管道应选择在被测管道连接简单、支管少及干扰管线少的地段不能选择在邻近管线附近，接地线不宜跨越邻近管线！第十一页，共50页。接地点的方向电流(diànliú)流向连接点两侧接地点宜垂直管道尽量采用远端接地，建议30米以外45○角接地，增大目标管段的输出电流第十二页，共50页。接地方法对称(duìchèn)接地远端接地多点接地接地点：湿土接地，增大接地面积，紧密接触，浇盐水连接点：管道的金属部分，除泥除锈改善接地条件,降低接地电阻尽可能增大发射机最大输出电流第十三页，共50页。发射机的电源(diànyuán)选择DM发射机可使用三种(sānzhǒnɡ)电源AC交流电源（100～240V）DC直流电源（12～60V），CP阴保整流器电源(diànyuán)（20～60V）发射机的最大输出功率与电源电压有关宜选用高电压的直流电源或高功率的交流电源可选配DM发射机锂电池工作电压26-29.4V工作时间长达12小时使用寿命可达5年第十四页，共50页。根据检测目的选择信号频率故障(gùzhàng)点定位+多频电流测量（防腐层分段(fēnduàn)评估）：三频信号——长输管线3+6+128，城市管线3+6+640多频电流测量（防腐层分段评估）：双频信号——长输管线3+128，城市管线3+640管线定位：单频信号——长输管线128，城市管线640输出频率实际输出电流警示信息—功率超限警示信息—电压超限设置的输出电流第十五页，共50页。最大化输出电流?发射机的输出应最大化?不可控因素：管道(guǎndào)电阻，围土电阻?可控因素：发射机的电源电压，接地点，接地电阻输出频率实际输出电流警示信息—功率超限警示信息—电压超限设置的输出电流第...
