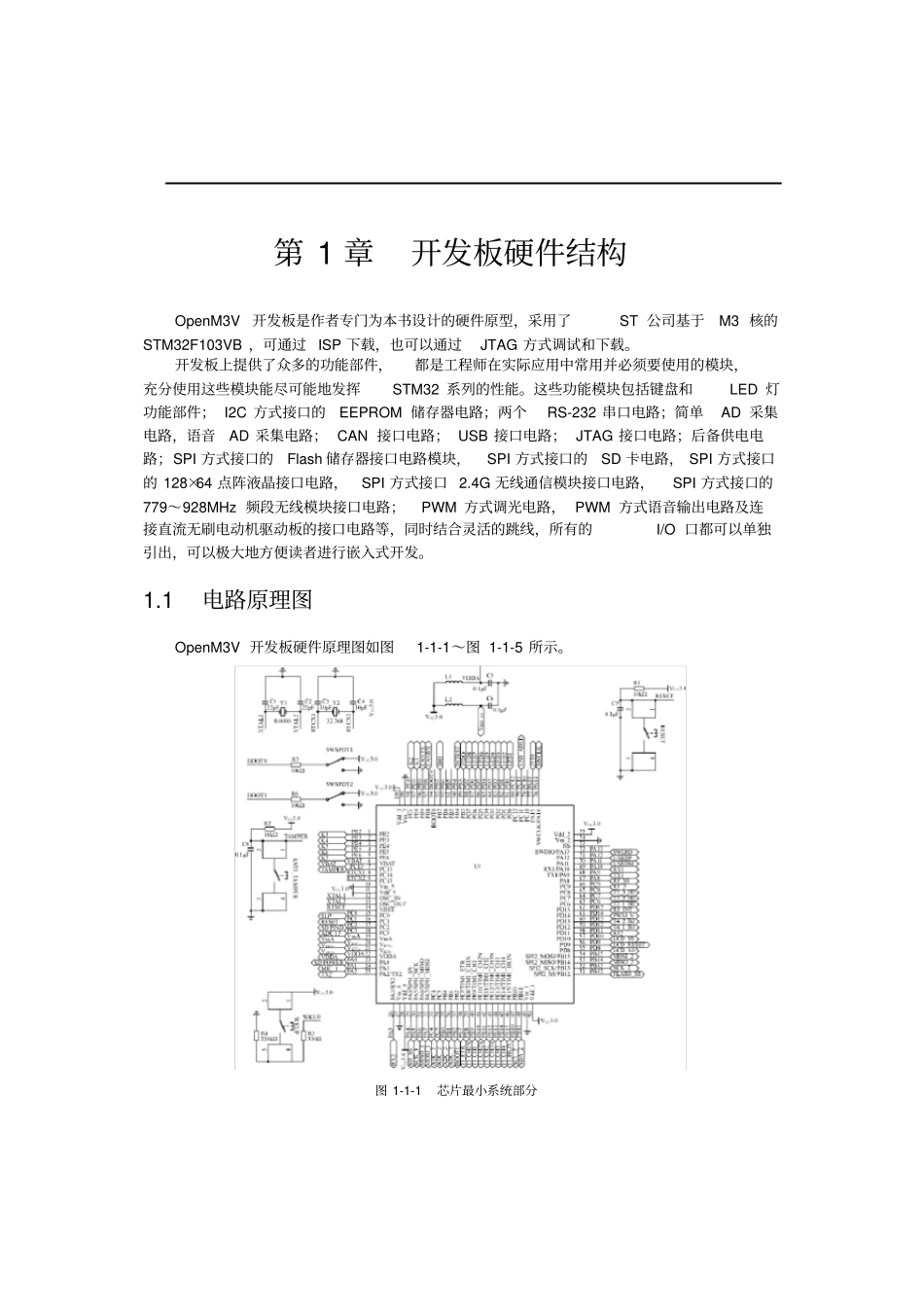

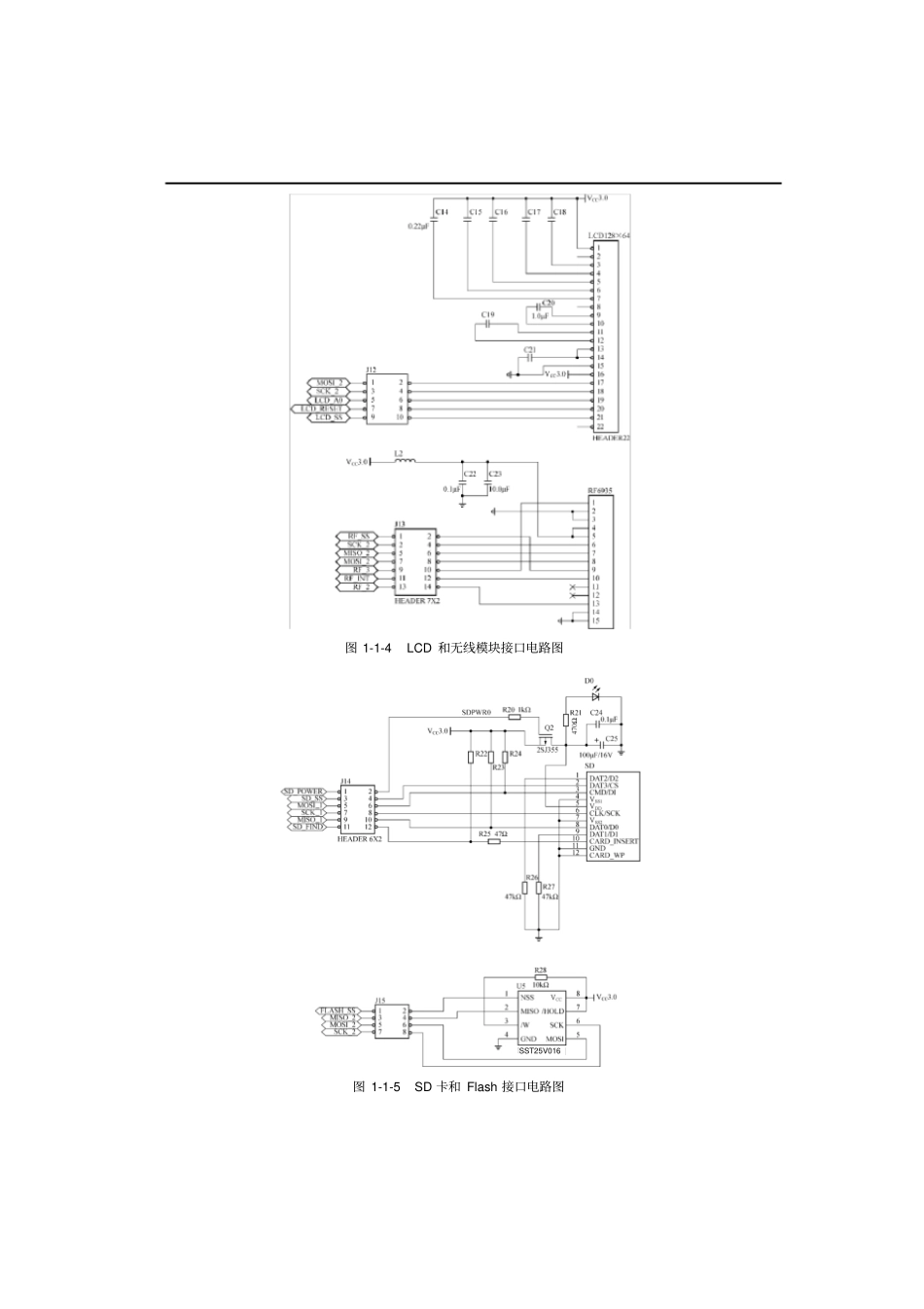

第 1 章开发板硬件结构OpenM3V开发板是作者专门为本书设计的硬件原型，采用了ST 公司基于M3 核的STM32F103VB ，可通过 ISP 下载，也可以通过JTAG 方式调试和下载。开发板上提供了众多的功能部件，都是工程师在实际应用中常用并必须要使用的模块，充分使用这些模块能尽可能地发挥STM32 系列的性能。这些功能模块包括键盘和LED 灯功能部件； I2C 方式接口的EEPROM 储存器电路；两个RS-232 串口电路；简单AD 采集电路，语音AD 采集电路； CAN 接口电路； USB 接口电路； JTAG 接口电路；后备供电电路；SPI 方式接口的Flash 储存器接口电路模块，SPI 方式接口的SD 卡电路， SPI 方式接口的 128×64 点阵液晶接口电路，SPI 方式接口 2.4G 无线通信模块接口电路，SPI 方式接口的779～928MHz 频段无线模块接口电路；PWM 方式调光电路， PWM 方式语音输出电路及连接直流无刷电动机驱动板的接口电路等，同时结合灵活的跳线，所有的I/O 口都可以单独引出，可以极大地方便读者进行嵌入式开发。1.1 电路原理图OpenM3V 开发板硬件原理图如图1-1-1～图 1-1-5 所示。图 1-1-1 芯片最小系统部分图 1-1-2 USB、 CAN 和 JTAG 接口电路图V-VDDVCCVSS24C02 图 1-1-3 RS-232 和 24C02 电路图 1-1-4 LCD 和无线模块接口电路图SST25V016 图 1-1-5 SD 卡和 Flash 接口电路图1.2 原理图说明1.2.1 电源电路STM32 系列的工作电压 （ VDD ）为 2.0～3.6V ，通过内置的电压调节器提供所需的1.8V电源。当主电源V DD 掉电后，通过V BAT 脚为实时时钟（RTC）和备份寄存器提供电源。OpenM3V 开发板电源电路如图1-2-1 所示，使用 USB 口输入 5V 电源，通过电容滤波和电感对瞬态电流的限制，使用LM1117 为系统提供稳定的3.3V 电源。当系统供电后，有一指示灯被点亮，提示系统处于供电状态。图 1-2-1 电源电路STM32F103VB系列具有独立的模拟电源引脚，为了提高模拟系统的抗噪性，模拟部分应该与数字部分分开供电，如图1-2-2 所示。在电路上，使用L1、L2 、C5、C6 作为模拟电路部分，用于隔离来自数字电路部分的噪声。VREF_3.0VDDA图 1-2-2 模拟部分与数字部分分开供电1.2.2 系统复位电路在 STM32 系列芯片中， 由于有完善的内部复位（RESET）电路，外部复位电路就特别简单，使用阻容复位方式即可，如图1-2-3 所示。图 1-2-3 复位电路图1.2.3 时钟电路STM32 系列的控制器可以使...
