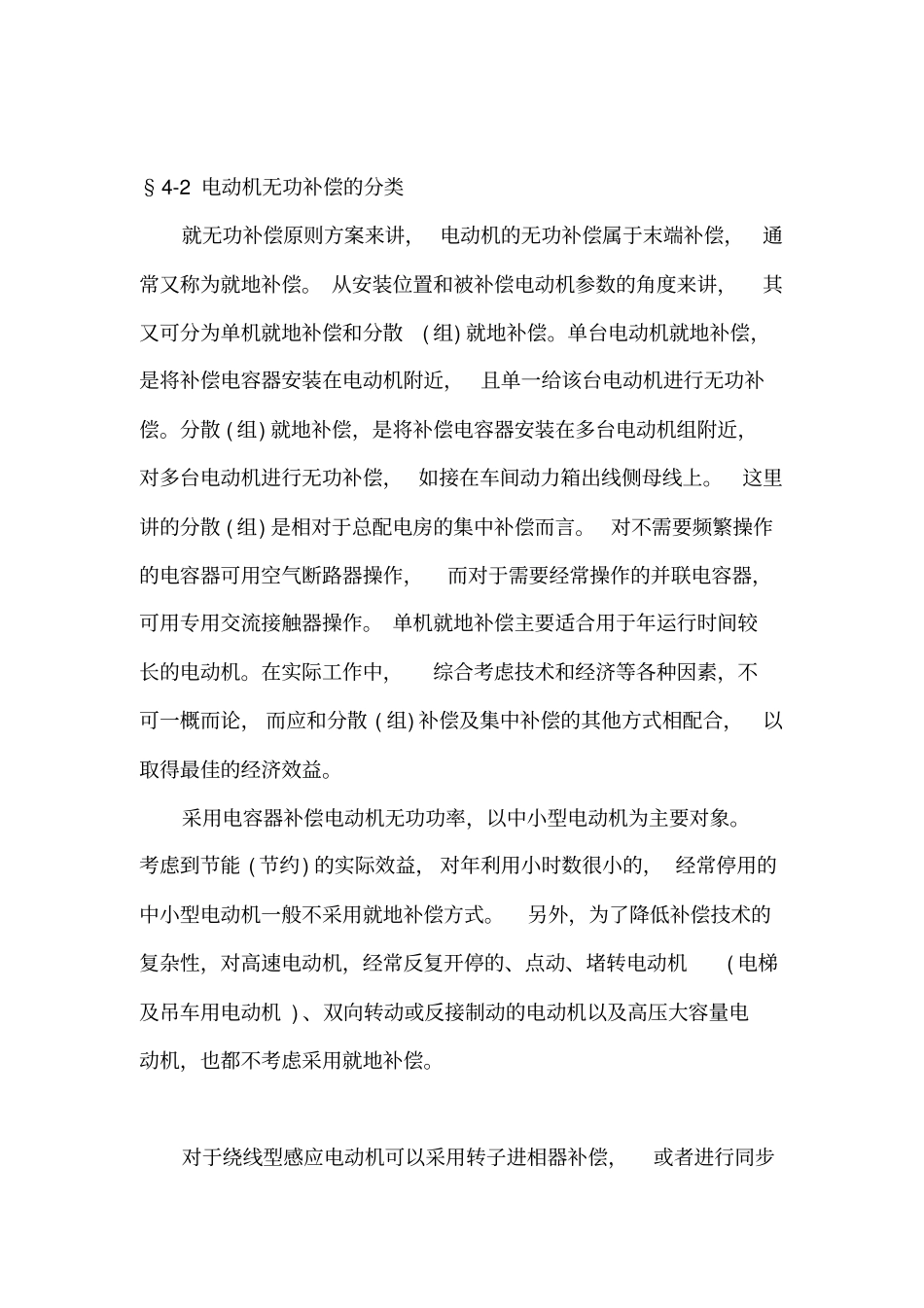

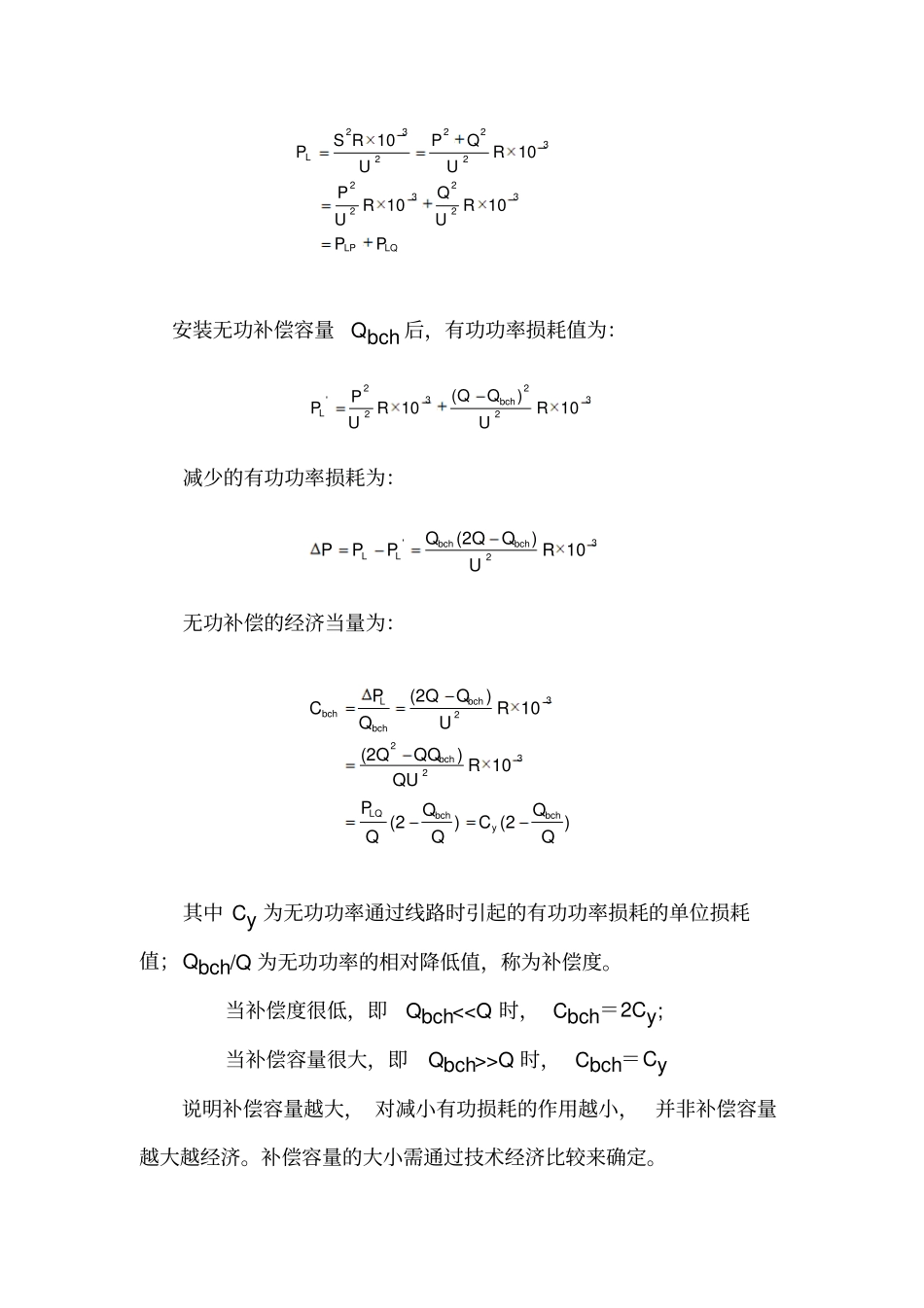

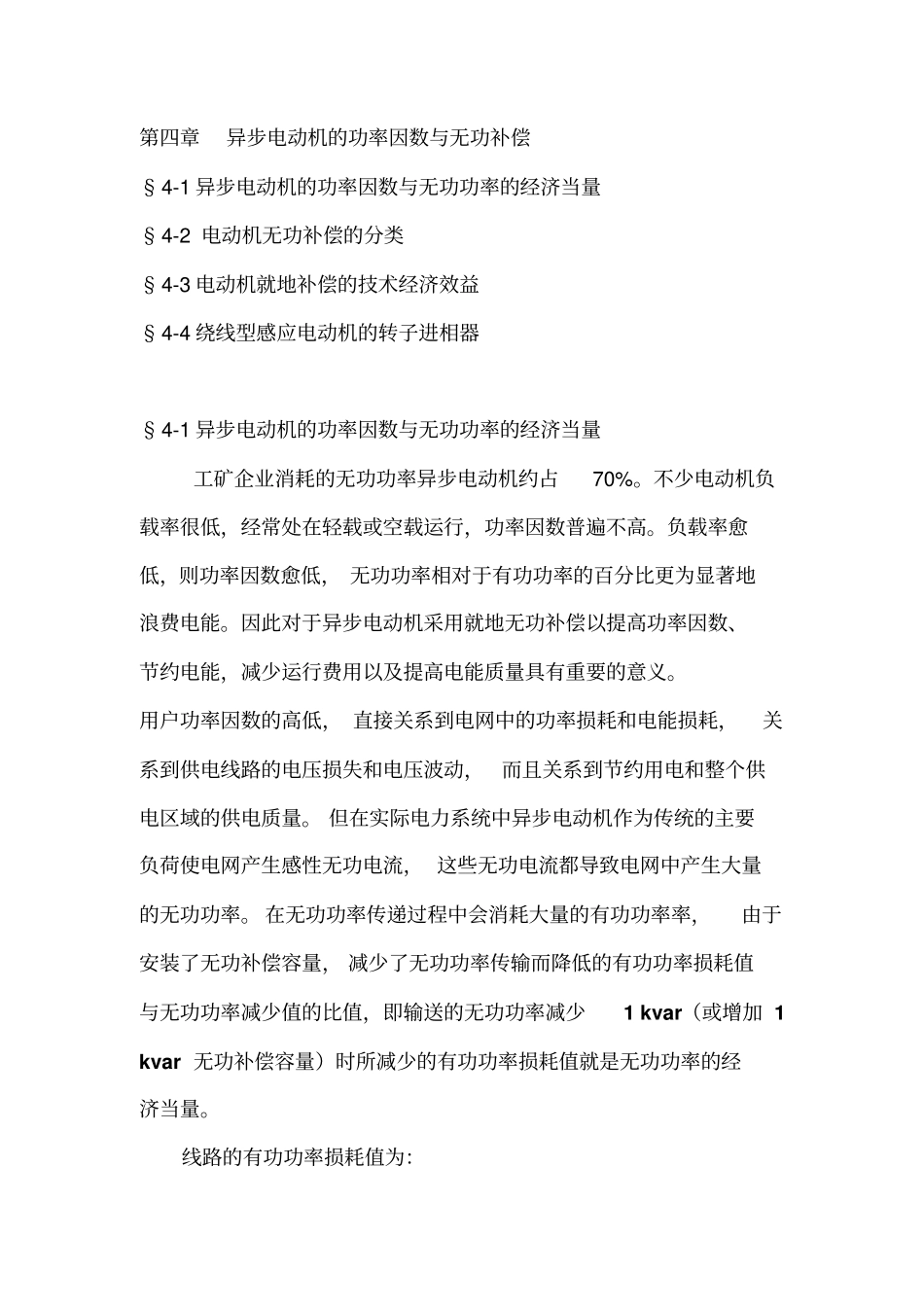

第四章异步电动机的功率因数与无功补偿§4-1 异步电动机的功率因数与无功功率的经济当量§4-2 电动机无功补偿的分类§4-3 电动机就地补偿的技术经济效益§4-4 绕线型感应电动机的转子进相器§4-1 异步电动机的功率因数与无功功率的经济当量工矿企业消耗的无功功率异步电动机约占70%。不少电动机负载率很低，经常处在轻载或空载运行，功率因数普遍不高。负载率愈低，则功率因数愈低， 无功功率相对于有功功率的百分比更为显著地浪费电能。因此对于异步电动机采用就地无功补偿以提高功率因数、节约电能，减少运行费用以及提高电能质量具有重要的意义。用户功率因数的高低， 直接关系到电网中的功率损耗和电能损耗，关系到供电线路的电压损失和电压波动，而且关系到节约用电和整个供电区域的供电质量。 但在实际电力系统中异步电动机作为传统的主要负荷使电网产生感性无功电流， 这些无功电流都导致电网中产生大量的无功功率。 在无功功率传递过程中会消耗大量的有功功率率，由于安装了无功补偿容量， 减少了无功功率传输而降低的有功功率损耗值与无功功率减少值的比值，即输送的无功功率减少1 kvar（或增加 1 kvar 无功补偿容量）时所减少的有功功率损耗值就是无功功率的经济当量。线路的有功功率损耗值为：安装无功补偿容量Qbch 后，有功功率损耗值为：减少的有功功率损耗为：无功补偿的经济当量为：其中 Cy 为无功功率通过线路时引起的有功功率损耗的单位损耗值；Qbch/Q 为无功功率的相对降低值，称为补偿度。当补偿度很低，即Qbch<>Q 时， Cbch＝Cy 说明补偿容量越大， 对减小有功损耗的作用越小，并非补偿容量越大越经济。补偿容量的大小需通过技术经济比较来确定。232232222332210101010LLPLQS RPQPRUUPQRRUUPP22'3322()1010bchLQQPPRRUU'32(2)10bchbchLLQQQPPPRU32232(2)10(2)10(2)(2)bchLbchbchbchLQbchbchyQQPCRQUQQQRQUPQQCQQQ§4-2 电动机无功补偿的分类就无功补偿原则方案来讲， 电动机的无功补偿属于末端补偿，通常又称为就地补偿。 从安装位置和被补偿电动机参数的角度来讲，其又可分为单机就地补偿和分散( 组) 就地补偿。单台电动机就地补偿，是将补偿电容器安装在电动机附近，且单一给该台电动机进行无功补偿。分散 ( 组) 就地补偿，是将补偿电容器安装在多台电动机组附近，对多台电动机进行无功补偿， 如接在车间动力箱出线侧母线上。这里讲的分散 ...
