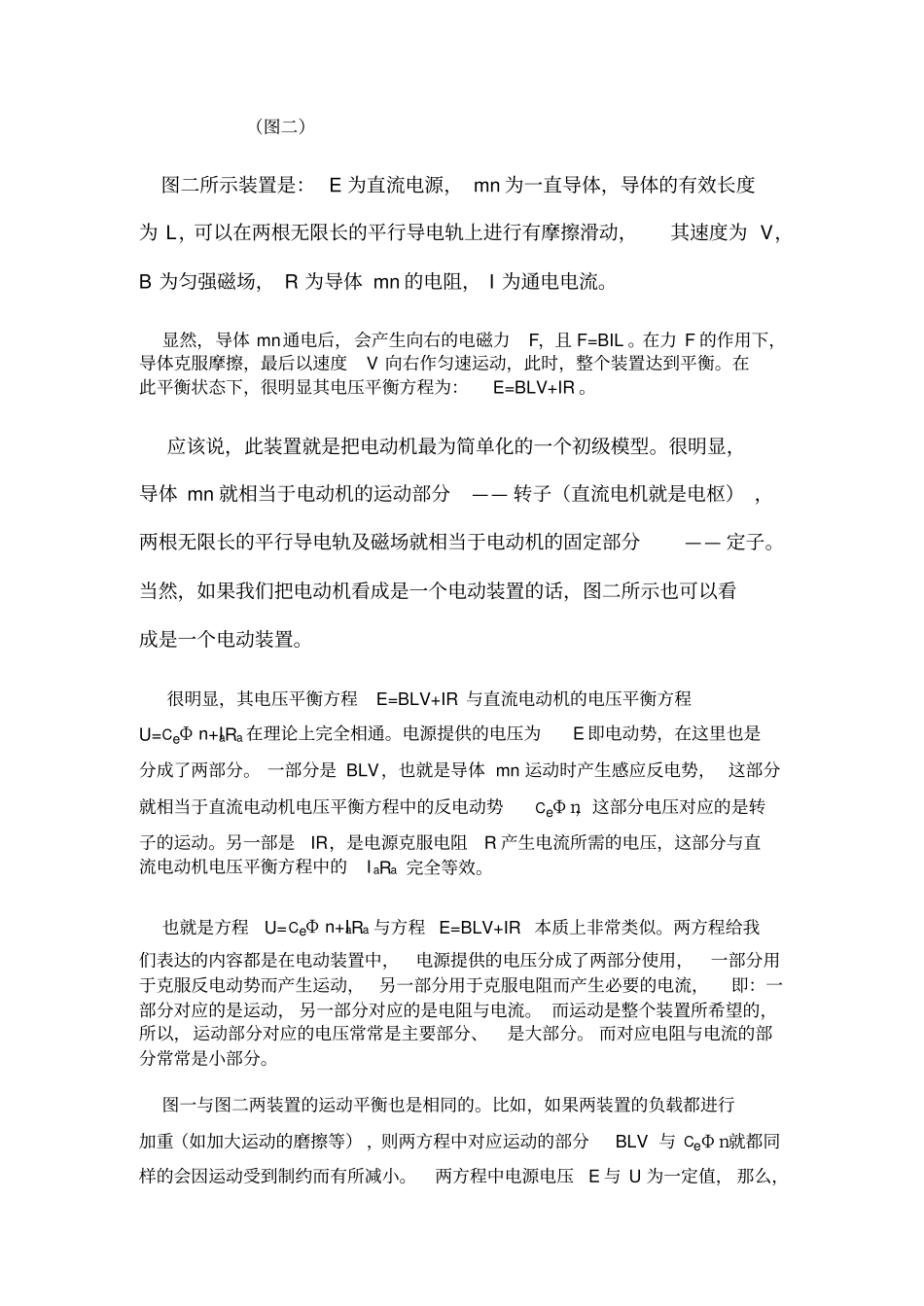

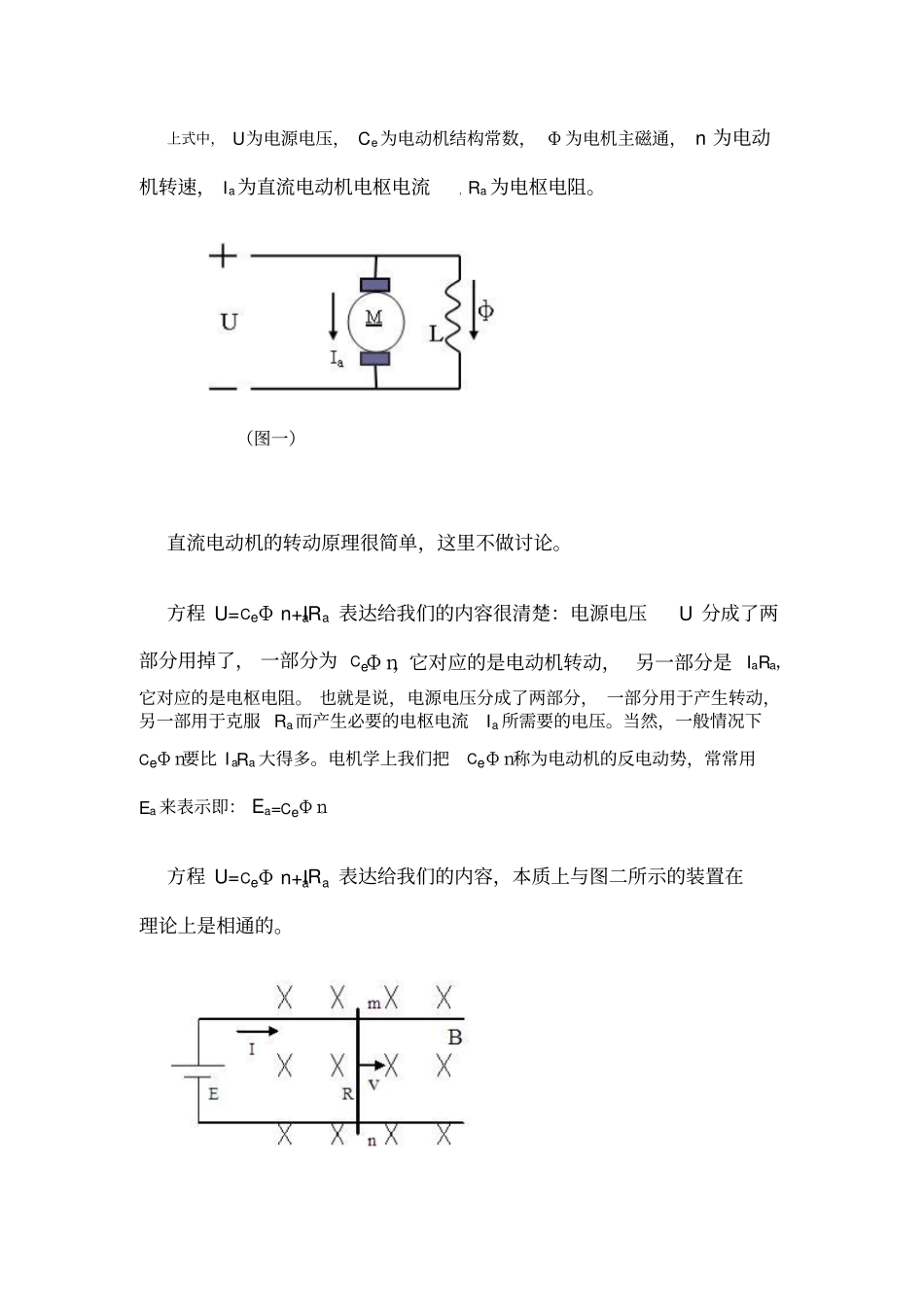

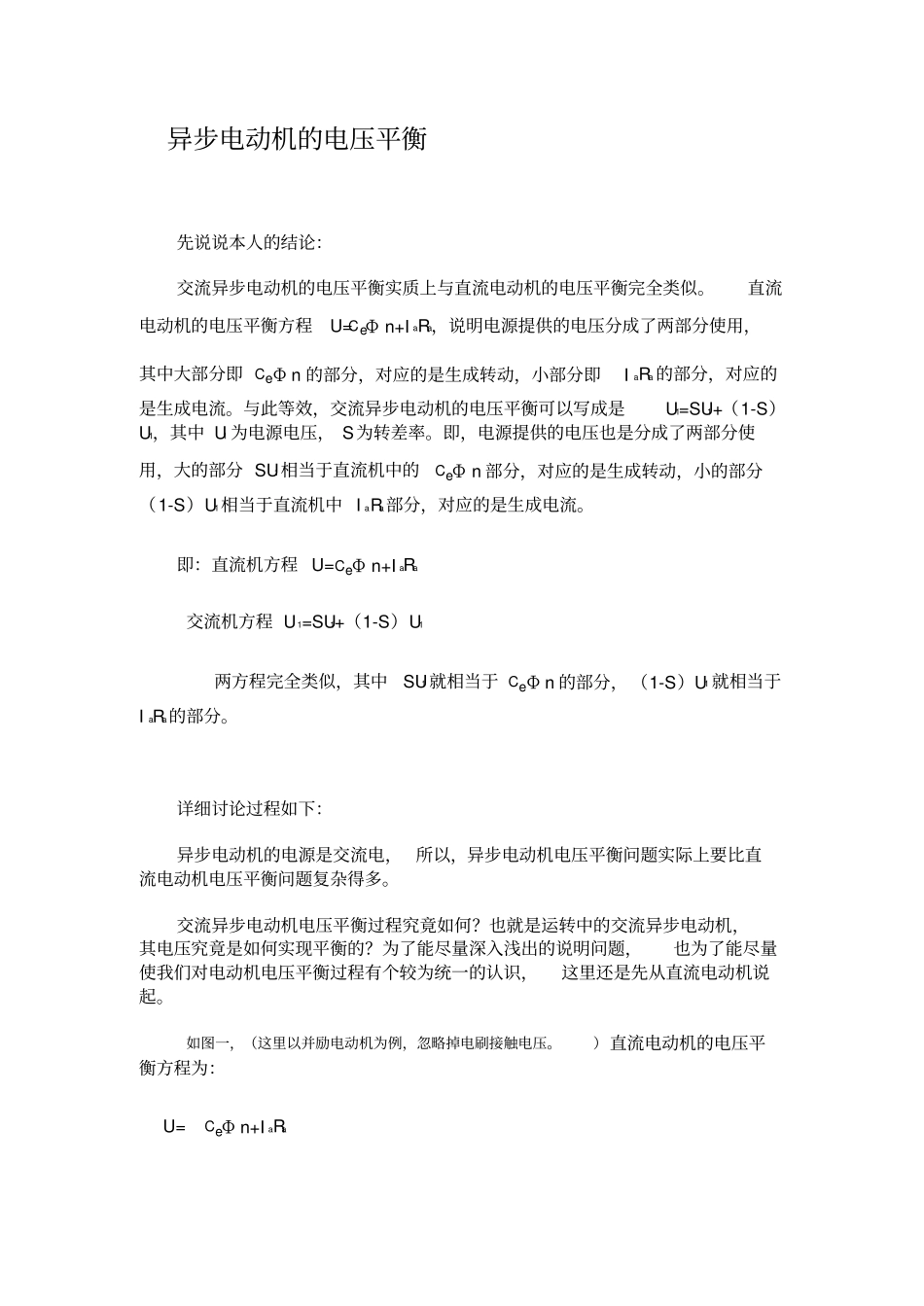

异步电动机的电压平衡先说说本人的结论：交流异步电动机的电压平衡实质上与直流电动机的电压平衡完全类似。直流电动机的电压平衡方程U=CeΦ n+I aRa，说明电源提供的电压分成了两部分使用，其中大部分即 CeΦ n 的部分，对应的是生成转动，小部分即I aRa 的部分，对应的是生成电流。与此等效，交流异步电动机的电压平衡可以写成是U1=SU1+（1-S）U1，其中 U1 为电源电压， S为转差率。即，电源提供的电压也是分成了两部分使用，大的部分 SU1相当于直流机中的CeΦ n 部分，对应的是生成转动，小的部分（1-S）U1相当于直流机中 I aRa部分，对应的是生成电流。即：直流机方程 U=CeΦ n+I aRa交流机方程 U1=SU1+（1-S）U1两方程完全类似，其中SU1 就相当于 CeΦ n 的部分， （1-S）U1 就相当于I aRa的部分。详细讨论过程如下：异步电动机的电源是交流电， 所以，异步电动机电压平衡问题实际上要比直流电动机电压平衡问题复杂得多。交流异步电动机电压平衡过程究竟如何？也就是运转中的交流异步电动机，其电压究竟是如何实现平衡的？为了能尽量深入浅出的说明问题，也为了能尽量使我们对电动机电压平衡过程有个较为统一的认识，这里还是先从直流电动机说起。如图一，（这里以并励电动机为例，忽略掉电刷接触电压。）直流电动机的电压平衡方程为： U=CeΦ n+I aRa上式中， U为电源电压， Ce为电动机结构常数， Φ 为电机主磁通， n 为电动机转速， Ia为直流电动机电枢电流，Ra 为电枢电阻。（图一）直流电动机的转动原理很简单，这里不做讨论。方程 U=CeΦ n+IaRa 表达给我们的内容很清楚：电源电压U 分成了两部分用掉了， 一部分为CeΦ n，它对应的是电动机转动， 另一部分是IaRa，它对应的是电枢电阻。 也就是说，电源电压分成了两部分， 一部分用于产生转动，另一部用于克服 Ra而产生必要的电枢电流Ia 所需要的电压。当然，一般情况下CeΦ n要比 I aRa 大得多。电机学上我们把CeΦ n称为电动机的反电动势，常常用Ea 来表示即： Ea=CeΦ n。方程 U=CeΦ n+IaRa 表达给我们的内容，本质上与图二所示的装置在理论上是相通的。（图二）图二所示装置是： E 为直流电源， mn 为一直导体，导体的有效长度为 L，可以在两根无限长的平行导电轨上进行有摩擦滑动，其速度为 V，B 为匀强磁场， R 为导体 mn 的电阻， I 为通电电流。显然，导体 mn通电后，会产生向右的电磁力F，且 F=BI...
