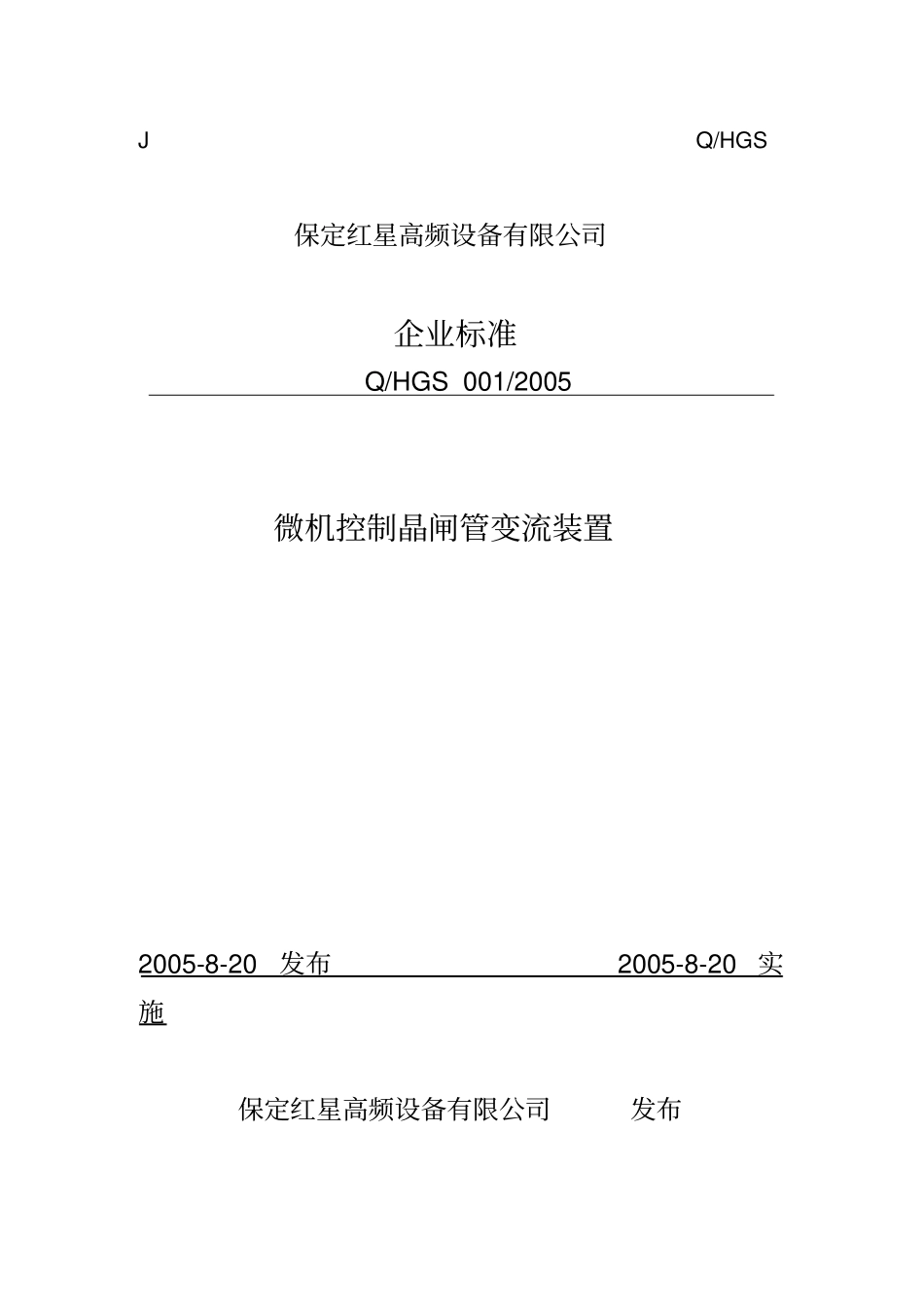

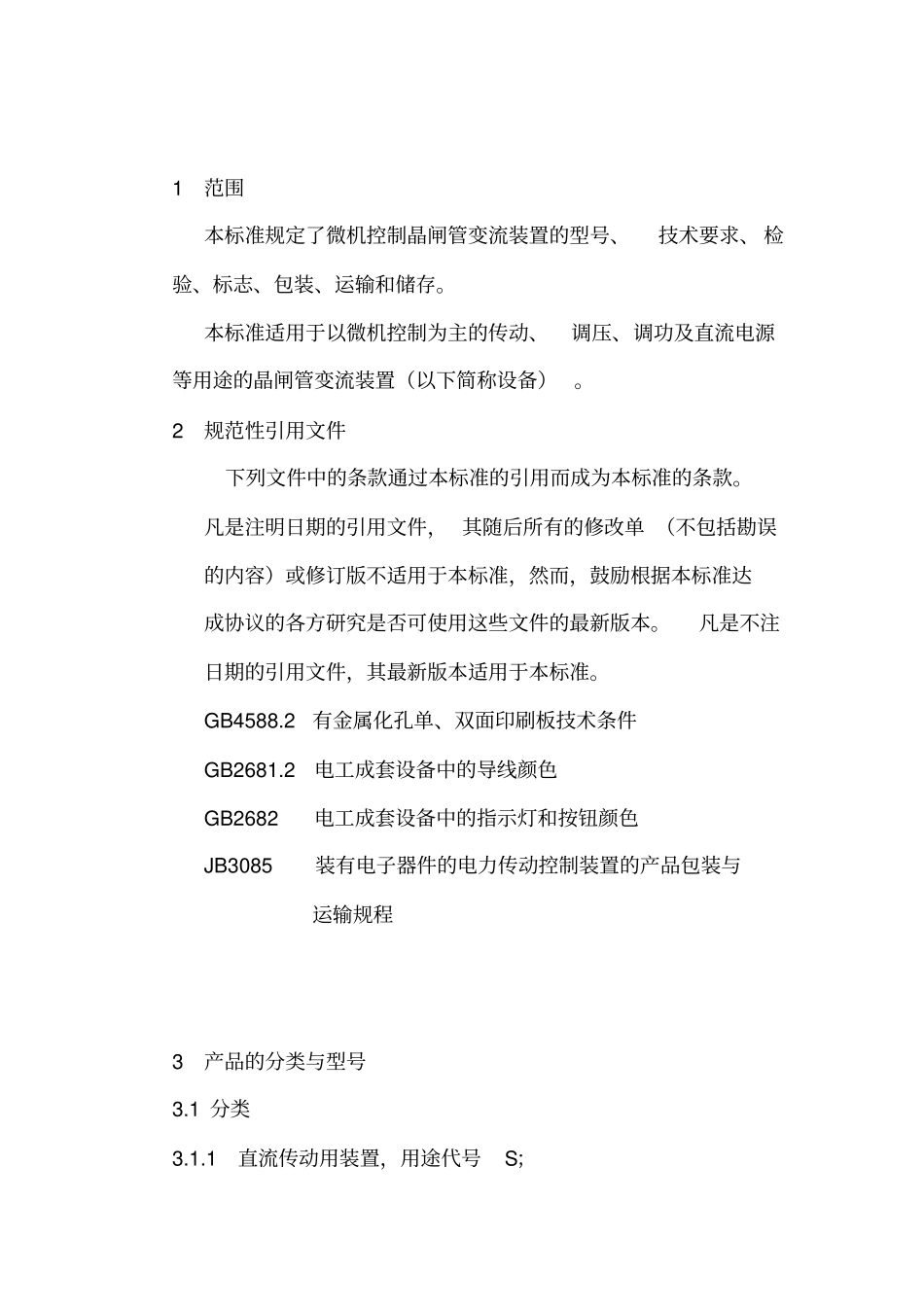

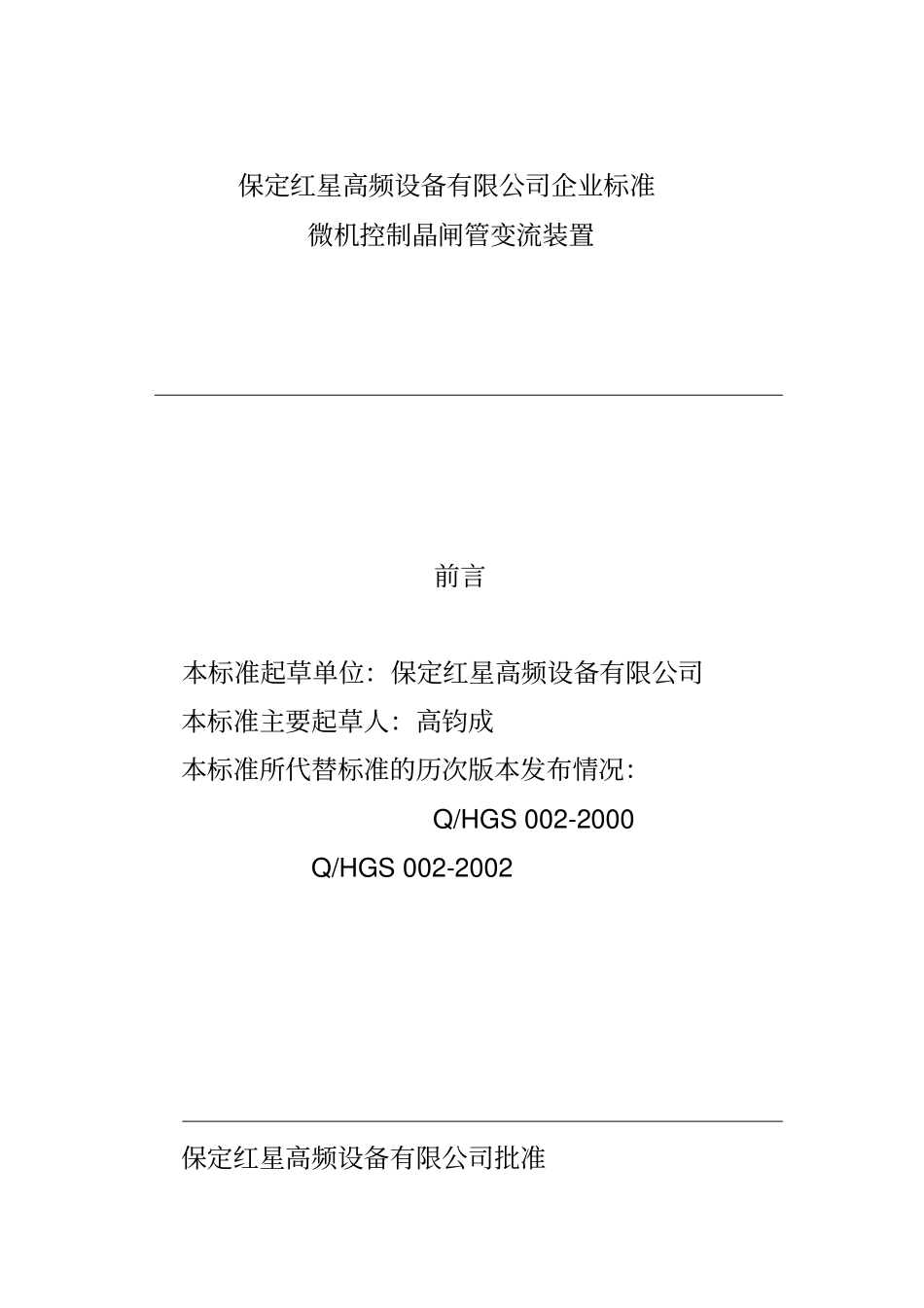

JQ/HGS保定红星高频设备有限公司企业标准 Q/HGS 001/2005微机控制晶闸管变流装置2005-8-20发布2005-8-20实施保定红星高频设备有限公司发布保定红星高频设备有限公司企业标准微机控制晶闸管变流装置前言本标准起草单位:保定红星高频设备有限公司本标准主要起草人:高钧成本标准所代替标准的历次版本发布情况:Q/HGS 002-2000 Q/HGS 002-2002保定红星高频设备有限公司批准1范围本标准规定了微机控制晶闸管变流装置的型号、技术要求、 检验、标志、包装、运输和储存。本标准适用于以微机控制为主的传动、调压、调功及直流电源等用途的晶闸管变流装置(以下简称设备)。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件, 其随后所有的修改单 (不包括勘误的内容)或修订版不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB4588.2 有金属化孔单、双面印刷板技术条件GB2681.2 电工成套设备中的导线颜色GB2682 电工成套设备中的指示灯和按钮颜色JB3085 装有电子器件的电力传动控制装置的产品包装与运输规程3产品的分类与型号3.1 分类3.1.1直流传动用装置,用途代号S;3.1.2调功器用装置,用途代号T;3.1.3调压电源用装置,用途代号TY;3.1.4直流电源用装置,用途代号D;3.2型号3.2.1微机控制晶闸管变流装置型号组成如表1表 1顺序1234567内容K晶闸管用途分类:S直流传动T 调功器TY调压电源D直流电源冷却方式A自然冷却F 强迫风冷S水冷设计序号WJ微机控制(A)额定输出电流(V)额定输出电压对直流传动装置,额定输出电压分230V、460V两档; 额定输出电流分60A、100A、200A、500A、800A、1000A、1600A、2000A八档。示例: KSF21-WJ-200/460表示:晶闸管直流传动,强迫风冷,微机控制设备,设计序号21,额定输出电流200A,额定输出电压 460V。3.2.2全数字晶闸管直流调速装置其型号组成如表2表 2顺序123内容SDF全数字晶闸管直流调速额定输出电流 (A)额定输出电压 440V对全数字晶闸管直流调速装置其额定输出电压为440V;额定输出电流分 70A、110A、150A、180A、270A、360A、450A、720A、八档。示例: SDF-270/440表示:全数字晶闸管直流调速装置,其额定输出电流为270A,额定输出电压为 440V。4使用要求4.1正常使用要求4.1.1场地设备安装在室内通风良好的场地。4.1.2温度与湿度设备周围环...
