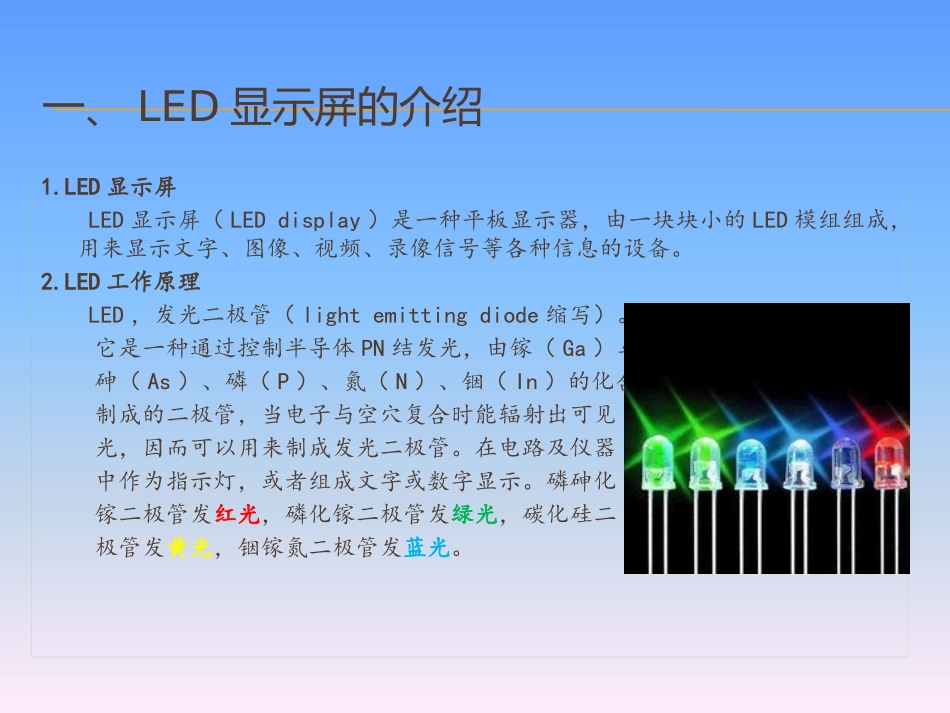

LED显示屏培训资料目录LED显示屏的介绍LED显示屏的市场应用LED显示屏的组成LED显示屏控制系统LED显示屏的特性与优点LED显示屏专业术语LED显示屏的计算方法LED显示屏的安装方式LED显示屏的选购与评估LED显示屏日常保养和常见故障及排除方法一、LED显示屏的介绍1.LED显示屏LED显示屏(LEDdisplay)是一种平板显示器,由一块块小的LED模组组成,用来显示文字、图像、视频、录像信号等各种信息的设备。2.LED工作原理LED,发光二极管(lightemittingdiode缩写)。它是一种通过控制半导体PN结发光,由镓(Ga)与砷(As)、磷(P)、氮(N)、铟(In)的化合物制成的二极管,当电子与空穴复合时能辐射出可见光,因而可以用来制成发光二极管。在电路及仪器中作为指示灯,或者组成文字或数字显示。磷砷化镓二极管发红光,磷化镓二极管发绿光,碳化硅二极管发黄光,铟镓氮二极管发蓝光。一、LED显示屏的介绍一、LED显示屏的介绍3.LED显示屏分类a.按使用环境分:室内(密度小、亮度低、不防水)户外(亮度高、防水)半户外(亮度高、不防水)b.按显示颜色分:单色(一般为单红)双色(一般为红绿双色)三基色(全彩)c.按控制或使用方式:同步显示屏异步显示屏d.按点间距分:小间距P1.25P1.56P1.667P1.875P1.923P2…常规P2.5P3P3.91P4P4.81P5P6P7.62P8P10…二、LED显示屏的市场应用LED显示屏由其高清的彩色显示画面、超强立体感、静如油画和动若电影特性,及其能够广泛与智能设备相结合的优势快速占领生产生活的一些领域,并且开始向更多的领域发起攻势,如广告传媒、舞台租赁、体育场馆、市政工程、交通诱导、商业地产、会议展览、智慧城市等等…三、LED显示屏的组成LED显示屏LED屏体:模组、电源、箱体、安装结构等LED控制系统:发送卡、接收卡(安装在屏体中)、控制软件辅助配件:计算机、视频处理器、配电柜、音响功放、空调等三、LED显示屏的组成箱体分类:一、铁质LED箱体:铁箱体一般分为密封箱体和简易箱体两种。1、密封LED箱体防护等级可以做到IP65,各种环境下都能正常工作,主要应用于户外。2、简易LED显示屏箱体,做工相对简单,主要应于户内。二、压铸铝LED箱体压铸铝箱体重量轻,结构合理,精度高,可实现无缝拼接,目前基本占领户内、租赁LED显示屏市场。三、镁合金LED箱体镁合金是以镁为基础,加入其他元素组成合金。其特点是:密度小、比强度高,比弹性模量大,散热好,消震性好,承受冲击载荷能力比铝合金大,耐有机物和碱的腐蚀性能好。镁合金用作LED箱体性价比高、安装简便,极佳的散热使产品更具市场优势。三、LED显示屏的组成密封箱体与压铸箱体解析三、LED显示屏的组成箱体屏安装流程图三、LED显示屏的组成室内磁吸前维护安装流程图三、LED显示屏的组成三、LED显示屏的组成四、LED显示屏控制系统什么是LED显示屏控制系统?LED显示屏控制系统(LEDDisplayControlSystem)又称LED显示屏控制器、LED显示屏控制卡。它是组成LED显示屏的核心部件、主要负责接收来自计算机串行口或DVI接口的画面及视频显示信息,置入帧存储器,按分区驱动方式生成LED显示屏所能识别的串行显示数据和扫描控制时序。按照接入信号方式则可分为同步控制系统和异步控制系统。LED显示屏同步控制系统:主要用来实时显示视频、图文、通知等信息。主要用于室内或户外全彩LED显示屏。LED显示屏同步控制系统控制显示屏的工作方式,基本等同于电脑的监视器,它以至少60帧/秒更新速率点对应地实时映射电脑监视器上的图像,通常具有多灰度的颜色显示能力,可达到多媒体的宣传广告效果。特点:实时性、表现力丰富、操作较为复杂、价格高,并且计算机显示器上的内容是完全同步显示,所以说,如果计算机关闭了,那么LED显示屏也就不显示,因此播放时间会受到一定限制。这种系统,主要是用于对实时性要求比较高的场所中。LED显示屏异步控制系统:又称LED显示屏脱机控制系统或脱机卡。主要用来显示各种文字、符号和图形或动画为主。画面显示信息由计算机编辑,经RS232/485串行口预先置入LED显示屏的帧存储器,然后逐屏显示播放,循环往复,显示方式丰富多彩,变化多样。特点...
