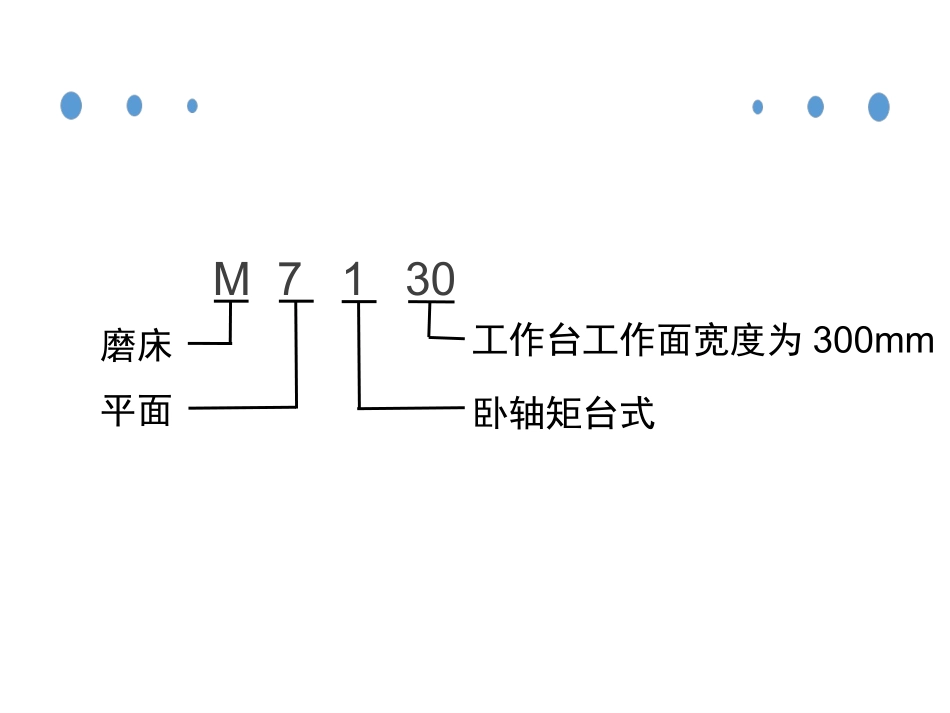

M7130型平面磨床的电气控制电路M7130型平面磨床电气控制•磨床是用砂轮的周边或端面对工件的表面进行磨削加工的一种机床，它可以加工各种表面，如平面、内外圆柱面、圆锥面和螺旋面等。•按用途分为：平面磨床、外圆磨床、内圆磨床、工具磨床、各种专用磨床等•平面磨床是一种用砂轮磨削加工各种零件平面的精密机床，被加工的工件通常利用装在工作台上的电磁吸盘牢牢吸住，通过砂轮的旋转运动进行磨削加工。M7130型平面磨床的型号意义磨床平面工作台工作面宽度为300mm卧轴矩台式M7130M7130型平面磨床主要结构M7130型平面磨床主要结构包括床身、立柱、滑座、砂轮箱、工作台和电磁吸盘等。立柱床身滑座砂轮箱工作台电磁吸盘主运动进给运动M7130型平面磨床运动形式砂轮的旋转运动横向进给：砂轮箱在滑座上的水平方向移动纵向进给：工作台（带动电磁吸盘和工件）沿床身作纵向往复运动垂直进给：滑座沿立柱上的导轨作垂直运动M7130型平面磨床电力拖动形式和控制要求运动形式控制要求砂轮的旋转砂轮有较高的转速，砂轮电动机单向旋转，可直接起动，无调速和制动要求工作台的往复运动(纵向进给)（1）液压传动，因液压传动换向平稳，易于实现无级调速。液压泵电动机M3驱动液压泵控制，工作台在液压作用下作纵向运动（2）液压泵电动机没有调速、反转及降压起动要求砂轮箱的横向（前后）进给在磨削的过程中，工作台每完成一次纵向往复运动，砂轮箱就横向进给一次，砂轮箱的横向进给运动可由液压控制或手轮操作砂轮箱的升降运动(垂直进给)（1）滑座沿立柱的导轨垂直上下移动，以调整砂轮箱的上下位置，或使砂轮磨入工件，以控制磨削平面时工件的尺寸（2）垂直进给运动是通过手轮操作机械传动装置实现的工件冷却冷却泵电动机M2拖动冷却泵供给冷却液；要求砂轮电动机M1起动后才能开动冷却泵电动机工件的夹紧（1）工件可以用螺钉和压板直接固定在工作台上（2）在工作台上也可以装电磁吸盘，用来吸持铁磁材料的工件。因此，要有充磁和退磁电路。为防止在磨削加工时因电磁吸盘吸力不足而造成工件飞出，还要求有弱磁保护环节。具有各种常规的电气保护环节(如短路保护和过载保护)；具有安全的局部照明装置。M7130型平面磨床电气控制电路分析电源开关及保护砂轮电动机冷却泵电动机液压泵电动机控制电路保护砂轮控制液压泵控制整流变压器整流器电磁吸盘照明L1L2L3KM1M3～QS1U11V11W11FU1M3～M3～U12W12V12KM1KM2U13W13V13U14V14W14KH1KH21U1V1W2U2V2W3U3V3WM1M2M3PEX1FU2012345678QS2SB1SB2SB3SB4FR1FR2KAKM2KM1KM2T1R1C201204202203305302303306VCR2SA2R3KAX3YHT2FU3101102SA1ELX2I＜X退放吸磁松合222744491234567891011M7130型平面磨床电气控制电路分析301304L1L2L3KM1M3～QS1FU1M3～M3～KM1KM2KH1KH2M1M2M3PEX1FU2012345678QS2SB1SB2SB3SB4KH1KH2KAKM2KM1KM2T1R1C201202203204205206207208209210VCR2QS2R3KAX2YHT2FU3101102SAELXSI＜X退放吸磁松合22274449电源开关及保护砂轮电动机冷却泵电动机液压泵电动机控制电路保护砂轮控制液压泵控制整流变压器整流器电磁吸盘照明1234567891011121314151617合上QS1M7130型平面磨床电气控制电路分析控制电路采用380V电源，由FU2进行短路保护M7130型平面磨床电气控制电路分析电磁吸盘结构电磁吸盘控制电路电磁吸盘控制电路由整流装置、控制装置及保护装置等部分组成。电磁吸盘整流装直由整流变压器T1与桥式整流器VC组成，输出110V直流电压对电磁吸盘供电。L1L2L3KM1M3～QSFU1M3～M3～KM1KM2KH1KH2M1M2M3PEX1FU2012345678QS2SB1SB2SB3SB4FR1FR2KAKM2KM1KM2T1R1C201204202203206305304303306VCR2SA2R3KAX3YHT2FU3101102SA2ELX2I＜X退放吸磁松合22274449电源开关及保护砂轮电动机冷却泵电动机液压泵电动机控制电路保护砂轮控制液压泵控制整流变压器整流器电磁吸盘照明1234567891011121314151617扳动SA2,电磁吸盘吸合M7130型平面磨床电气控制电路分析301L1L2L3KM1M3～QS1FU1M3～M3～KM1KM2KH1KH2M1M2M3PEX1FU2012345678QS2SB1SB2SB3SB4KH1KH2KAKM2KM1KM2T1R1C201202203204205206207208209210VCR2QS2R3KAX2YHT2FU3101102SAELXSI＜X退放吸磁松合22274449电源开关及...
