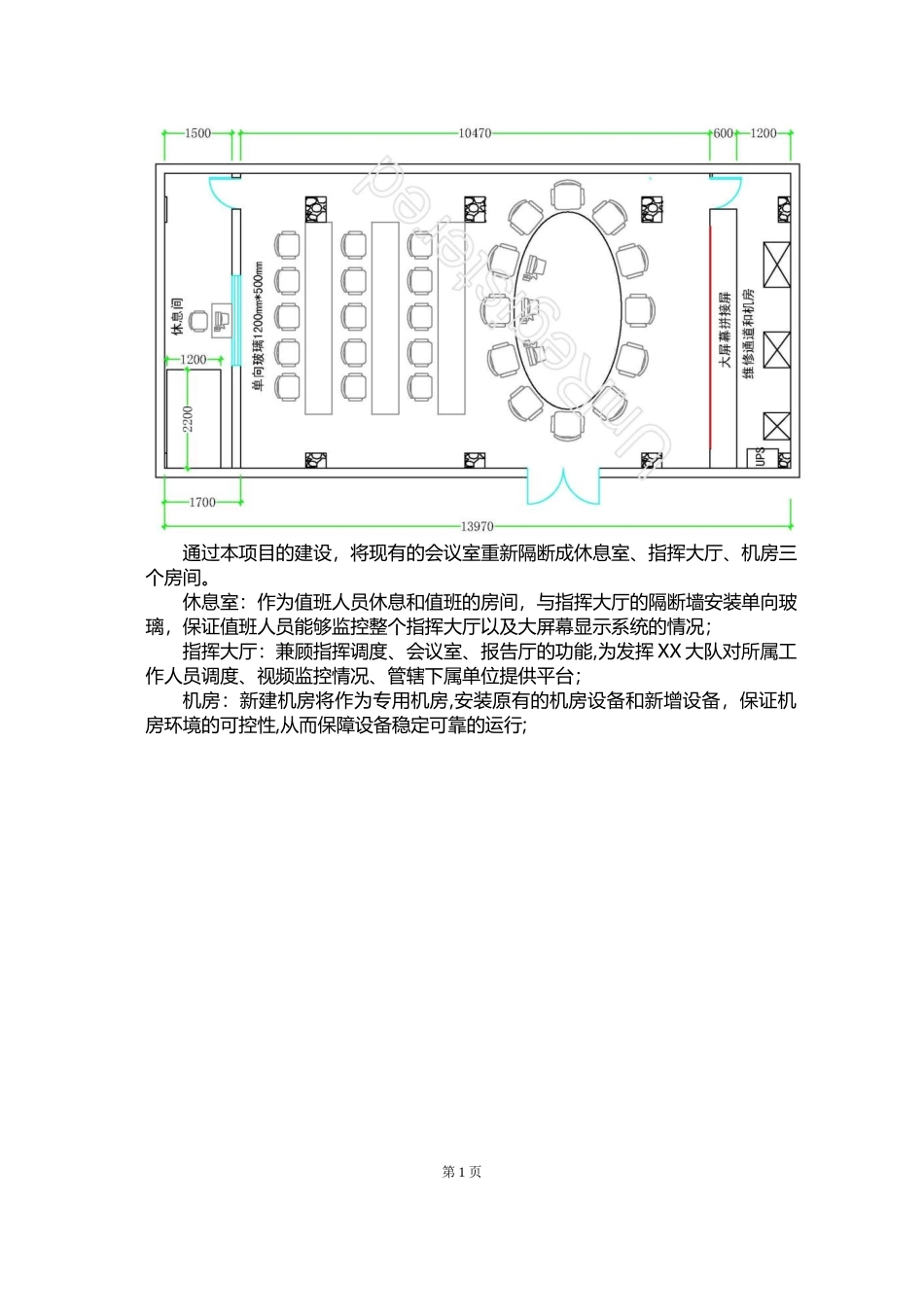

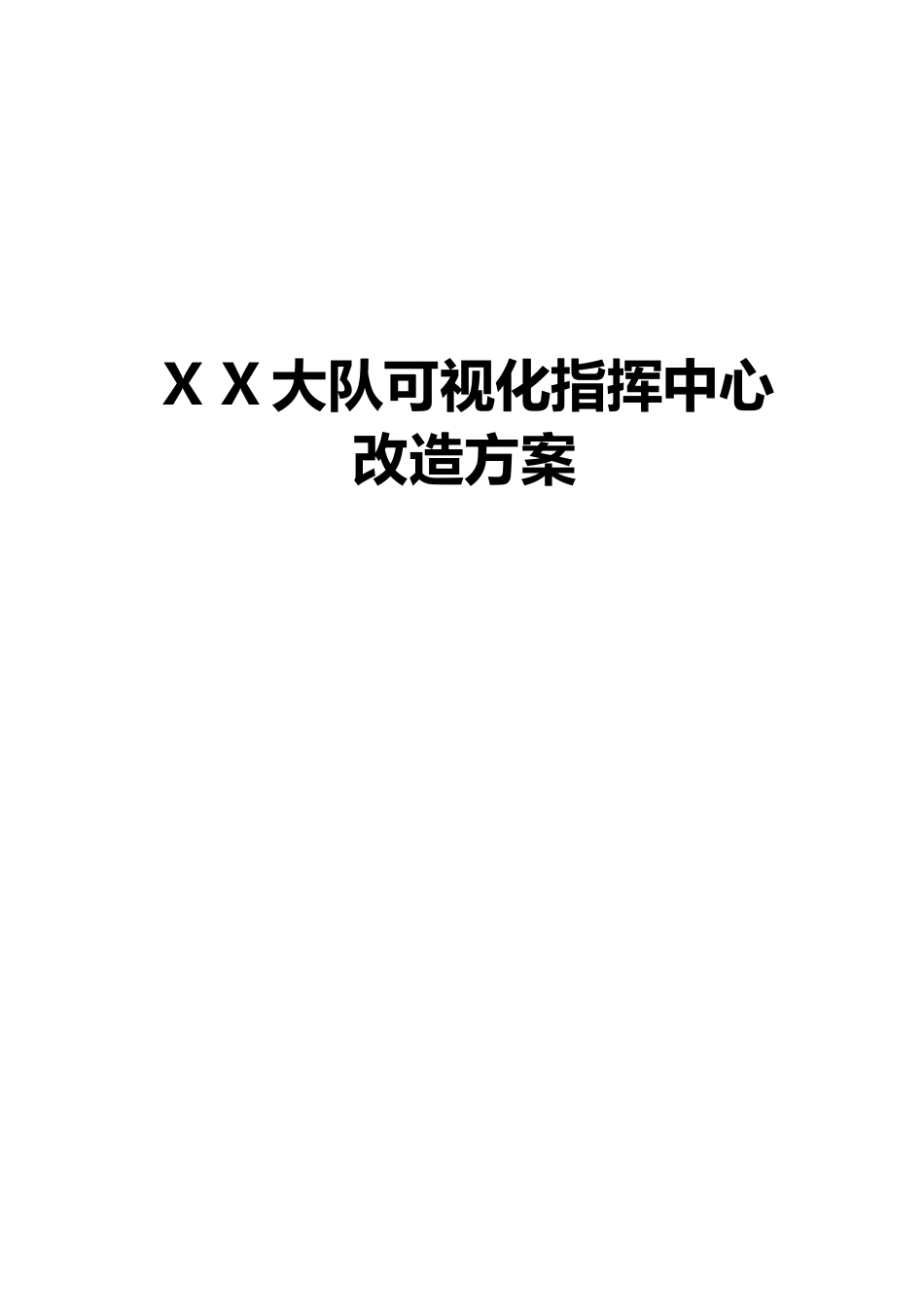

XX大队可视化指挥中心改造方案第1章项目介绍1.1项目概述1.1.1项目背景及建设意义项目背景XX大队辖区面积XX平方公里,辖区内有XX个社区居委会,XX万余人(其中外来人员Xx万人)。由于辖区内流动人口较多,安全形势严峻。建设意义如何在现有人员不足的情况下满足管理要求是XX大队最迫切的问题。利用现代科学技术管理手段,向科技要效益,得到各级领导的高度重视。专家论证认为,项目的立项从政治上、经济上符合XX区进一步深化改革开放的需要,符合政府职能的转变和社会进步的需要。实践证明,要缓解日益增长的人口管理压力,维护人民群众安定平和的生活和工作环境,必须走质量扩张即科技管理之路,实现管理模式由体能型向智能型、管理方式由经验型向科技型、管理手段由管理型向管理服务型转变和飞跃,才能与政府职能的转变保持同步,更加密切把握住社会进步的脉搏。本项目包含的内容,是城市各项功能主体中一项必须的基础性建设。国内外均被看作城市管理水平和现代化标志之一。项目的成功实施,对于发掘XX区潜在经济和社会效益,提升城市形象和地位,将产生难以估量的正面影响和积极意义。1.1.2项目现状分析XX大队三楼会议室面积约92平方米,用砖头墙隔断为两个房间。较小的房间为机房、值班室、休息室共用;大的房间为专门的会议室,目前主要用于大队内部会议及视频会议。为了提高XX大队对所属人员指挥调度能力,缩短研判、决策、指挥的反应时间,拟将现有的会议室升级为指挥中心,需要解决如下问题:机房与休息室、值班室混用,不能保证机房环境的可控性;值班人员在机房内值班,受到设备的噪音干扰,无法保证值班工作正常进行;值班人员工作、休息均在机房内,长期受电磁辐射,影响身体健康;现有UPS容量有限、目前较多设备无法接入现有UPS;UPS无法提供后期业务拓展支撑。目前指挥中心还没有大屏幕显示系统,无法很好的为指挥、决策、会议、研判提供信息可视化平台;1.1.3建设目标第0页通过本项目的建设,将现有的会议室重新隔断成休息室、指挥大厅、机房三个房间。休息室:作为值班人员休息和值班的房间,与指挥大厅的隔断墙安装单向玻璃,保证值班人员能够监控整个指挥大厅以及大屏幕显示系统的情况;指挥大厅:兼顾指挥调度、会议室、报告厅的功能,为发挥XX大队对所属工作人员调度、视频监控情况、管辖下属单位提供平台;机房:新建机房将作为专用机房,安装原有的机房设备和新增设备,保证机房环境的可控性,从而保障设备稳定可靠的运行;第1页第2章系统概述2.1设计概述大屏幕拼接系统建设的总体目标是:系统充分考虑到先进性、稳定性、实用性、集成性、可扩展性和经济性等原则,建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的液晶大屏幕拼接系统,以达到既能满足大屏幕图像和数据显示的需求。在本次系统设计中,施工单位根据客户需求,设计2行4列共8块55寸液晶屏拼接大屏显示方案。该方案结合目前最先进的图形处理技术,可满足特殊行业用户的使用要求。2.2设计依据GB50252-94《工业安装工程质量检验评定统一标准》[1994.12.];GBJ115-87《工业企业通信接地设计规范》;GB50174-93《电子计算机机房设计规范》;GB/T5465-1996《电气设备用图形符号》;GB/T50169《电气装置安装工程接地装置、施工及验收规范》;GBF232-92《电气装置安装工程施工及验收规范》;GB2887-89《计算机场地技术条件》;GJB1649-1993《电子产品防静电放电控制大纲》;GJB3007-1997《防静电工作区技术要求》等国家标准;GA/T75-1994《安全防范工程程序与要求》;GA/T74-1994《安全防范系统通用图形符号》;GB50198-1994《民用闭路监控电视系统工程技术规范》;GB242《电工电子产品基本环境试验规程总则》;GB2422《电工电子产品基本环境试验规程名词术语》;第2页GB2423.l《电工电子产品基本产品试验规程,低温试验方法》;GB2421.2《电工电子产品基本环境试验规程,高温试验方法》。2.3设计原则为最终使用户满意,LCD显示系统的设计遵守以下原则:2.3.1先进性原则海康威视液晶大屏拼接单元具备大尺寸、显示质量优异、单...
