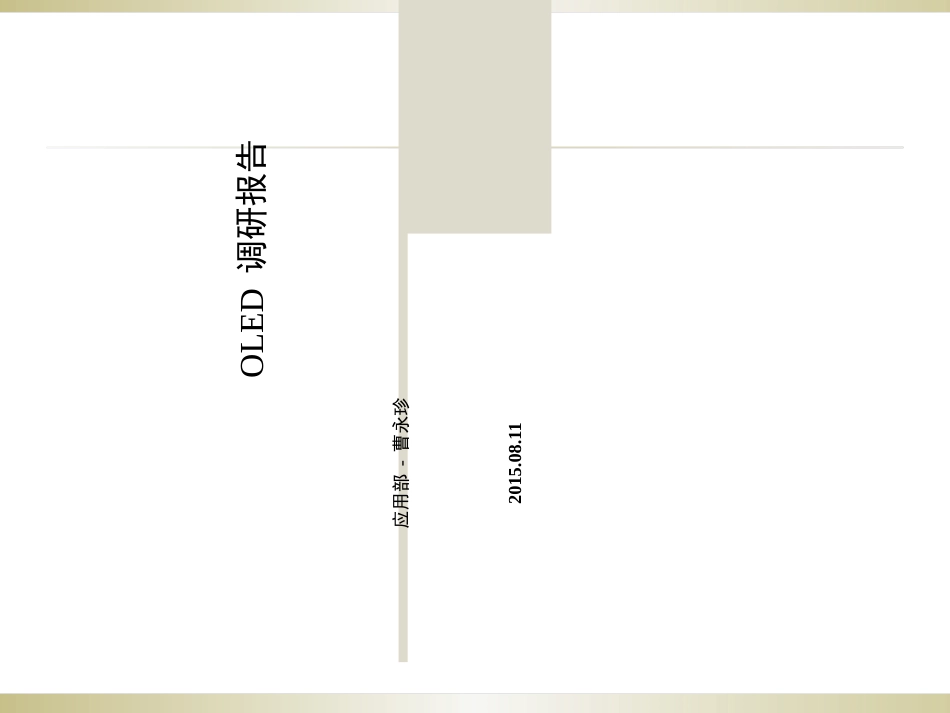

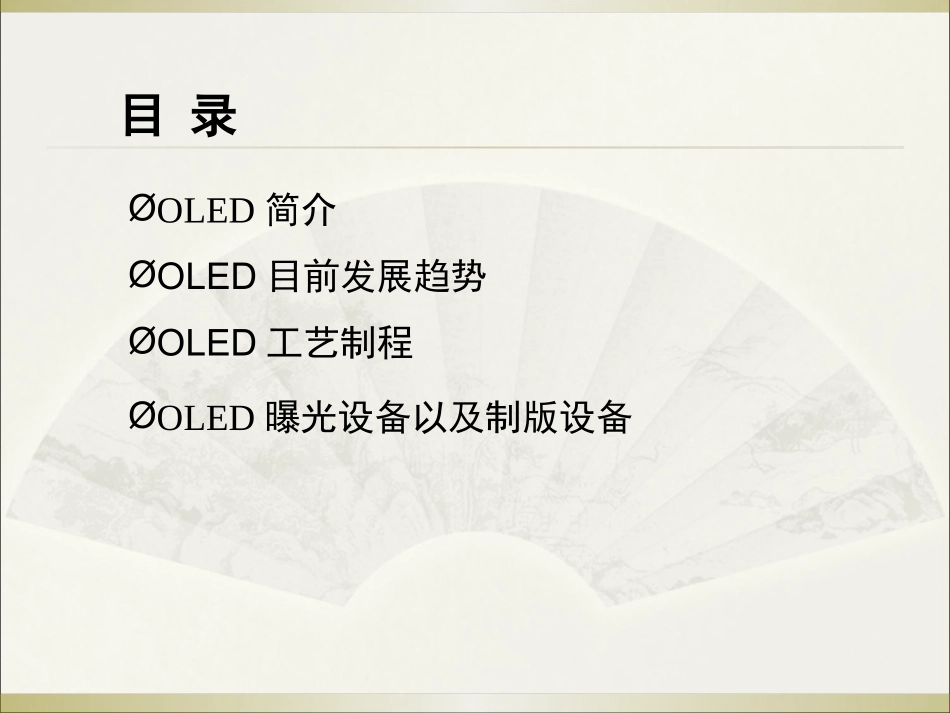

OLED调研报告应用部-曹永珍2015.08.11目录ØOLED简介ØOLED目前发展趋势ØOLED工艺制程ØOLED曝光设备以及制版设备一、OLED简介基本概念lOLED（OrganicLight-emittingDiodes)有机发光二极管lOLED显示与传统的LCD显示方式不同，无需背光灯，采用非常薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光。lOLED按发光层材料PM-OLED和AM-OLED。OLED基本结构三明治的结构阴极材料：低功函数金属（Al、Mg、Ca、Ag等)低功函数符合金属(Mg/Ag）阳极材料：透明或半透明导体（ITO）电子传输层：荧光染料化合物空穴传输层：属于一类芳香胺化合物有机发光层：小分子有机荧光材料聚合物有机荧光材料玻璃基板①电子和空穴从阴阳两极注入发光层②两者在发光层内结合释放出能量③有机物分子获得能量从基态跃迁到激发态④OLED发光（颜色、亮度）发光原理OLED器件的分类OLED显示特点OLED相比LCD优点：Ø自发光，不需背光源，发光效率高;Ø直流低电压驱动；Ø具有快响应特性(微秒级)；Ø宽视角(视角超过170度)；Ø宽温度特性（在－40℃～70℃范围内都可正常工作）；Ø易于实现软屏显示。缺点：Ø寿命较LCD短Ø生产成本高Ø良品率低，难以大规模量产Ø由于是有机发光材料，电流驱动，纳米薄膜等，对水氧敏感，对ITO薄膜等缺陷敏感，对洁净度敏感。OLED器件的应用苹果AppleWatch采用LGAMOLED面板三星GalaxyS6让手机面板“去边角”LG已推出的五代智能手表多采用圆形面板中小尺寸OLED主要应用：智能手机、数码相机、移动手环及平板等产品。大尺寸OLED主要应用：二、OLED目前发展趋势目前，全球已经有100多家的研究单位和企业投入到OLED的研发和生产中，包括目前市场上的显示巨头，如三星、LG、飞利浦、索尼等公司。整体上讲，OLED的产业化目前已经开始，其中单色，多色和彩色器件已经达到批量生产水平，大尺寸全彩色器件量产仍存在困难。OLED产业中AMOLED占主导地位。我国目前建成的最高世代AMOLED屏生产线为5.5代（1,300x1,500mm），主要的切割尺寸以中小尺寸为主。厂商工厂选址世代线投资金额/量产时间设计产能京东方鄂尔多斯5.5220亿人民币/201311月5.4万片/月天马上海4.54.92亿人民币（改造）/2014年3万片/月厦门5.570亿人民币/20143.6万片/月国显光电昆山5.524亿人民币/2014年0.4万片/月激蓝科技信阳4.5100亿人民币/2014年3万片/月和辉光电上海4.560亿人民币/2014年1.5万片/月维信诺昆山5.5150亿人民币/2014年2014年国内建成OLED生产线目前国内OLED的需求主要以手机主屏和其他数码产品为主，集中在中小尺寸产品领域。OLED刚刚建成最高世代生产线5.5代，6代还在筹建当中，预计2017年才能投入生产，意外着AMOLED屏幕仅限于在中小尺寸使用，还不能面向大尺寸的电视市场。中国在大尺寸OLED的研发方面，面临几个问题。第一，面临TFT-LCD的竞争；第二，要考虑到知识产权的问题；第三，技术研发的难点；第四，各国家同行的竞争。另外：中国OLED产业还缺乏相应的产业配套，如驱动电路、导电玻璃、封装玻璃、精密掩模板、有机材料、辅助材料等大多是国外的。设备更是如此，关键的生产设备完全依赖进口。所以，未来一段时间OLED产业以生产以中小尺寸屏幕为主。国内大尺寸OLED发展受阻原因AMOLED面板产值预计2015年达到118亿美元，与2014年相比大涨36%；被动式有机发光二极体(PMOLED)则预计2015年会与去年同期相比上涨22%。未来形势OLED近期的技术发展方向是解决器件的成品率、寿命和彩色化问题。从长远来看，OLED未来的发展必将沿着小尺寸－中尺寸－大尺寸－超大尺寸、单色－多色－彩色、无源－有源、硬屏－软屏的脉络进行发展，最理想的OLED显示器应该是LTPS-TFTOLED。技术瓶颈产品成本高、寿命短三、OLED工艺制程OLED-四个关键工艺流程三、OLED工艺制程PM-OLED工艺制程光刻AM-OLED工艺制程光刻制程OLED产业对应掩模版尺寸满足OLED产业6代生产线的掩模版尺寸：800mm*920mm*10mm以下。:四、OLED曝光设备以及制版设备表1.OLED曝光设备OLED曝光设备设备厂商机台型号分辨率对准精度产能支持基板尺寸支持OLED生产线上海微电子装备有限公司SSB225/10<2um370mm*470mmG2.5代线上海微电子装备有限公司SS...
