PLM系统图档管理操作手册VIP免费

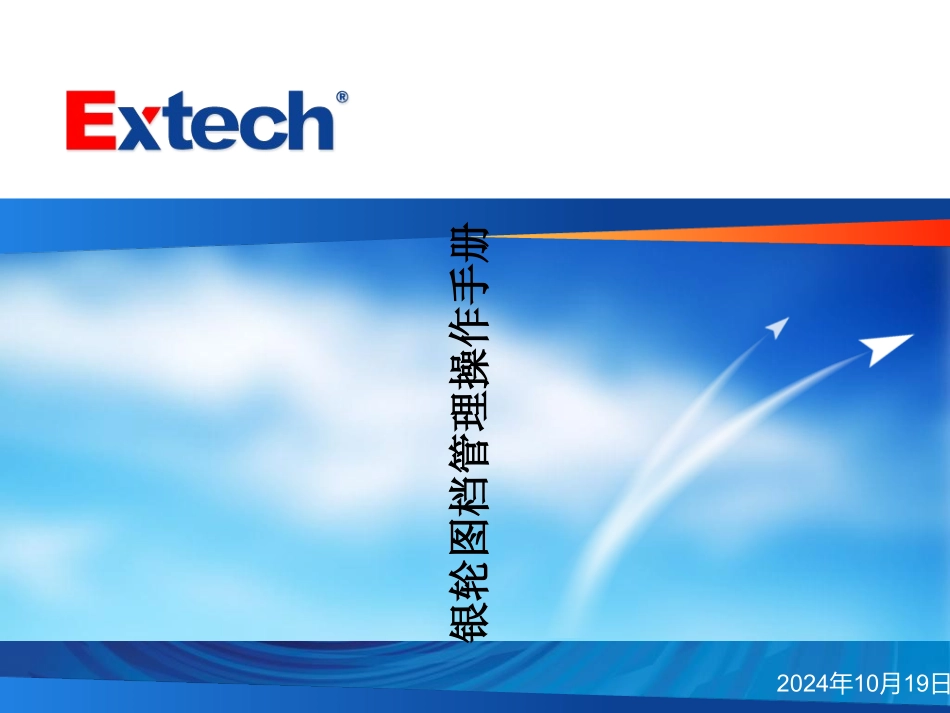

PLM系统图档管理操作手册_第1页
1/45

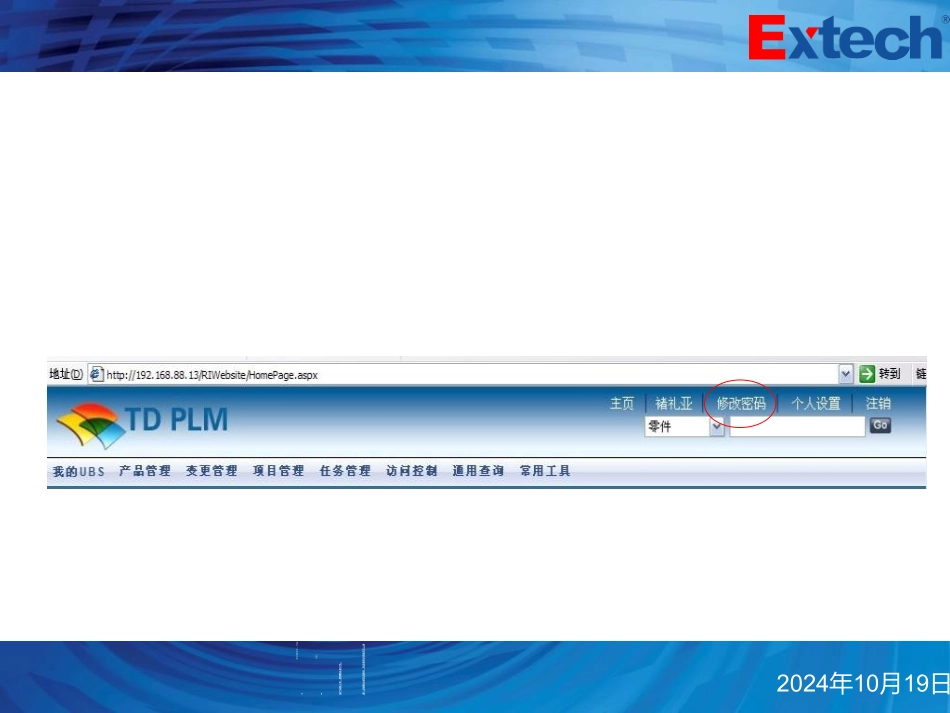

PLM系统图档管理操作手册_第2页
2/45
PLM系统图档管理操作手册_第3页
3/45
20241019年月日星期六银轮图档管理操作手册20241019年月日星期六说明•服务器地址:http://192.168.88.13/riwebsite•登陆:用户名是工号,密码默认是工号。第一次登陆后请更改密码,更改密码在界面的右上角20241019年月日星期六说明•同时查看个人设置,所有上传到PLM系统的本地文件都必须先放置在“个人工作空间”文件夹下面,否则无法上传20241019年月日星期六Contents1.准备工作20241019年月日星期六准备工作-搭建我的工作区•在我的工作区—工作区结构中搭建文件夹•目的:方便工程师按产品或项目管理自己文档和零件(产品)20241019年月日星期六建立文件夹-Step1•登录系统•[我的UBS]–[我的工作区]–[我的工作空间]–[我的工作区结构]20241019年月日星期六建立文件夹-Step2•统一的命名规范1.文件夹名称填写产品件号2.文件夹描述填写产品型号3.访问控制不需要填写20241019年月日星期六建立文件夹-Step3•文件夹结构的维护文件夹是按目录结构维护。可以在文件夹下再建立文件夹。也可以添加已有的文件夹。20241019年月日星期六Contents2.数据建立20241019年月日星期六数据管理的操作流程新建图纸新建零件关联零件和图纸维护BOM数据1.工作区粘贴2.查找添加申请编码20241019年月日星期六1.新建图纸•步骤:登陆[TDPLM][我的UBS][我的工作区][文件夹]新建文档20241019年月日星期六1.新建图纸(TDPLM)•选择对象类型编辑对象信息并上传文档(确定并检入)•规定:•图号申请在先,件号申请在后•名称按照企业规定填写,原则上和零件一样。•上传的图纸请放在PWS工作目录。20241019年月日星期六1.检入图纸•检入图纸的目的:释放文件的共享控制权。图纸升级版本必须确保图纸是检入状态20241019年月日星期六2.新建零件•步骤:登陆TDPLM我的UBS我的工作区新建零件20241019年月日星期六2.新建零件说明•规定:部件属于零件类型总图的物料属于产品类型源生产品不需要填写材料手工填写。如没有相关信息可不填写。名称按照企业标准填写20241019年月日星期六补充说明-申请图号•说明:新建图纸文档申请图号,具体操作如下:20241019年月日星期六申请图号20241019年月日星期六申请图号20241019年月日星期六申请图号20241019年月日星期六补充说明-申请件号•新建零件或者产品,需要申请件号,具体操作如下:20241019年月日星期六申请件号20241019年月日星期六申请件号20241019年月日星期六申请件号20241019年月日星期六3.关联零件和图纸•注意:系统的图标显示代表了不同的对象类型CAD文档(文件)产品(物料)零件(物料)20241019年月日星期六3.关联零件和图纸•查看零件详细信息打开“相关文档”界面并“添加”20241019年月日星期六3.关联零件和图纸•输入条件查询到相关文档,选择文档(确定)20241019年月日星期六4.BOM维护•BOM维护的主要是按设计要求建立产品结构,表达产品和零件之间的关系•维护方法1.通过复制-粘贴将符合条件的零件直接粘贴2.通过添加查询零件•哪里能发现复制按钮20241019年月日星期六4.BOM维护•在零件前选择打钩后,点击复制命令20241019年月日星期六4.BOM维护•选择产品节点的对象详细属性后,点击BOM维护20241019年月日星期六Contents3.图档发布20241019年月日星期六图档发布•图档发布的过程就是图纸审批过程。•审批过程包括:制图、校对、审核、工艺检查、标准检查、批准等。•审批完成后图纸状态为:已发布。可以用于生产•权限:任何人无权修改已经发布的图纸•修改:需要升级版本。20241019年月日星期六图档发布-启动工作流•步骤1:选中对象启动工作流选择工作流模板20241019年月日星期六启动工作流20241019年月日星期六图档发布-更改节点负责人•步骤2:选择流程节点移除责任人添加责任人确定20241019年月日星期六更改节点负责人20241019年月日星期六更改节点负责人20241019年月日星期六图档发布-启动流程•步骤3:输入流程名称启动流程流程名称规则:产品代号+图纸发布产品代号+图纸更改20241019年月日星期六图档发布-评审•步骤:我的UBS我的任务列表工作流任务查看任务信息输入评审意见点击“完成”20241019年...
