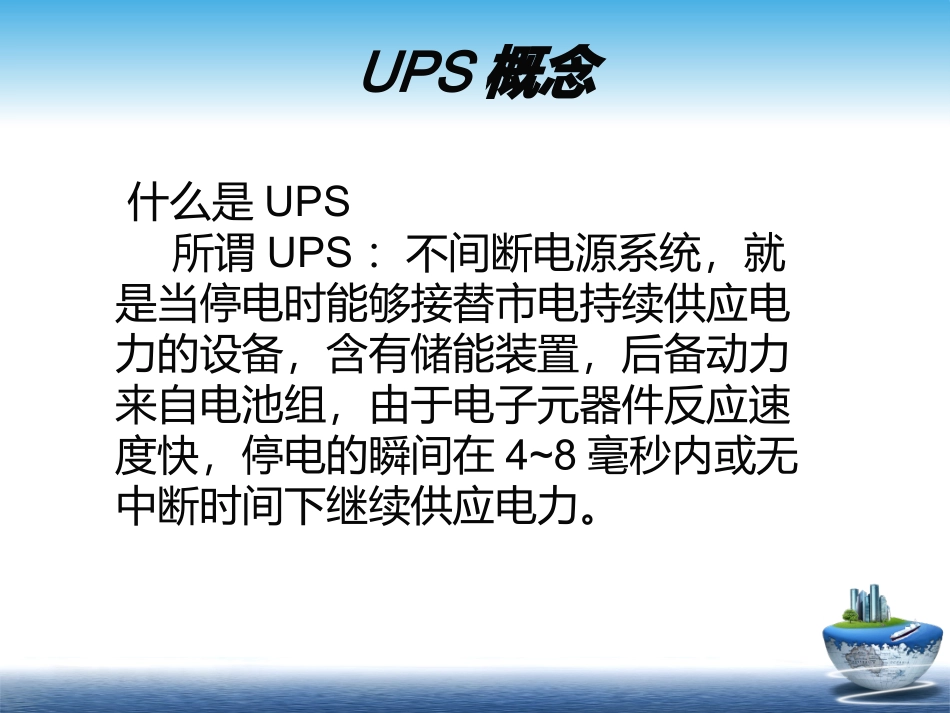

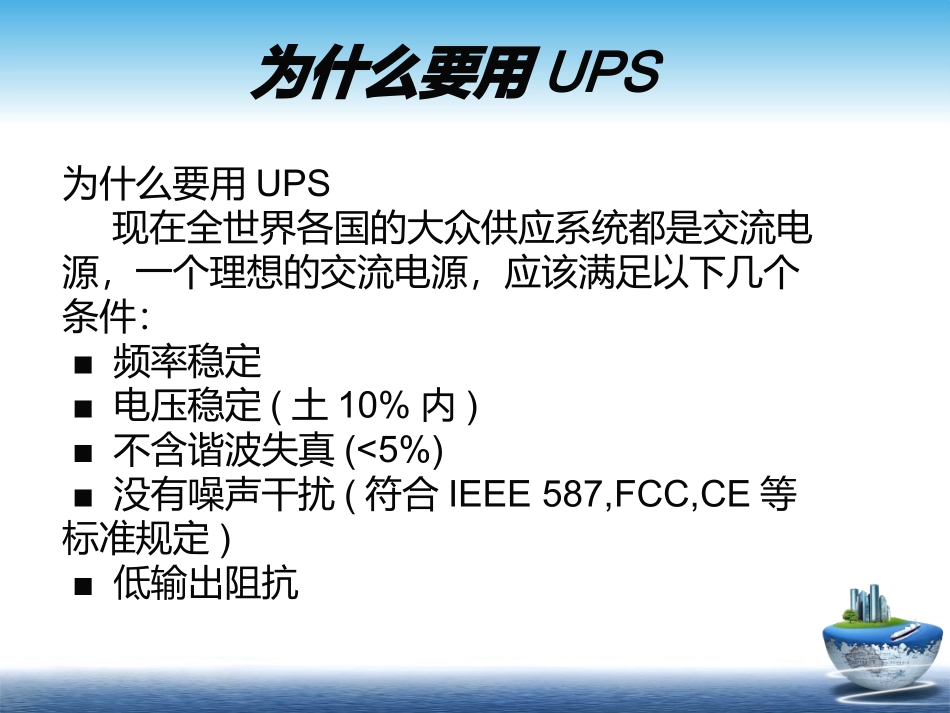

LOGOUPS电源培训资料UPS概念什么是UPS所谓UPS：不间断电源系统，就是当停电时能够接替市电持续供应电力的设备，含有储能装置，后备动力来自电池组，由于电子元器件反应速度快，停电的瞬间在4~8毫秒内或无中断时间下继续供应电力。为什么要用UPS为什么要用UPS现在全世界各国的大众供应系统都是交流电源，一个理想的交流电源，应该满足以下几个条件：■频率稳定■电压稳定(土10%内)■不含谐波失真(<5%)■没有噪声干扰(符合IEEE587,FCC,CE等标准规定)■低输出阻抗UPS的作用UPS的作用1）停电保护：交流输入中断时UPS立即将电池直流电源转换成交流电继续供电。后备供电时间长短由电池容量、负载大小等因数决定。2）高低电压保护：市电电压过高或过低时UPS内稳压器(AVR)将做适当的调整，使UPS输出的电压保持在可使用的范围，若电压过低或过高超过可使用范围，UPS将电池直流电源转换成交流电继续供电，以保护用户设备。UPS的作用3）波形失真处理：由于电力经由输配电线路传送至客户端，各种机器设备的使用往往造成市电电压波形的失真，因为波形失真将产生谐波干扰设备，且会使电力系统变压器温度升高，一般要求失真率<5%，一般UPS设计失真率<3%。4）频率稳定：市电频率分为50Hz/60Hz两种，所谓频率就是每一秒变动的周期，50Hz就是每秒50周次，中国是50Hz。发电机运转时受到客户端用电量的突然变化造成转速的变动将使转换出来的电力频率飘移不定，经UPS转换后的电力可提供稳定的频率。UPS的作用5）电压稳定：市电电压易受电力输送线路品质的影响，离变电所较近的用户电压较高约240~260V，离变电所较远的用户电压较低约180~200V，电压太高或太低会使用户设备缩短寿命，严重时会烧毁设备，使用在线式UPS可提供稳定的电源电压，可延长设备寿命及保护设备。6）抑制差模噪声：差模噪声产生在火线与零线之间。7）抑制共模噪声：共模噪声产生在火线/零线与地线之间。UPS的作用8）突波保护：一般UPS会加装突波吸收器或尖端放电设计吸收突波，以保护用户设备。9）瞬时响应保护：市电受干扰时有时会造成电压凸出或下陷或瞬间中断，使用在线式UPS可提供稳定的电压，使电压变动在较小范围内，可延长设备寿命及保护设备。10）监控电源：配合UPS的智能型通讯接口及监控软件可显示UPS电压、频率、负载、电池、温度等实时状态信息，在市电中断后显示倒计时关机时间，并在电池耗尽前安全自动关闭系统及UPS电源。UPS的分类UPS作为计算机的重要外设，在保护计算机数据、保证电网电压和频率的稳定，改进电网质量，防止瞬时停电和事故停电对用户造成的危害等是非常重要的。按其工作方式分类可分为后备式、在线互动式及在线式三大类。后备式UPS后备式（OFFLINE）UPS在市电正常时直接由市电向负载供电（部分机型有稳压功能），逆变器此时不工作，当市电超出其工作范围或停电时，通过转换开关转为电池逆变供电。其特点是：结构简单，体积小，成本低，但输入电压范围窄，输出电压稳定精度差，有切换时间，且输出波形一般为方波。后备式UPS原理图后备式在线互动式UPS在线互动式UPS将充电回路与逆变器整合为双向转换回路，市电输入正常时，UPS的逆变器处于反向工作给电池组充电，在市电异常时逆变器立刻投入逆变工作，将电池组能量转换为交流电输出，其特点是：有较宽的输入电压范围，噪音低，体积小等特点，逆变器输出电压波形较好，一般为正弦波，但同样存在切换时间。在线互动式UPS原理图在线互动式在线式UPS在线式（ONLINE）UPS在市电正常时，由市电进行整流提供直流电压给逆变器工作，由逆变器向负载提供交流电，在市电异常时，逆变器由电池提供能量，因逆变器始终处于工作状态，故输出不会中断。其特点是，有极宽的输入电压范围，无切换时间且输出电压稳定精度高，特别适合对电源要求较高的场合，但是成本较高。目前，功率大于3KVA的UPS几乎都是在线式UPS。在线式UPS原理图在线式各类UPS比较UPS的分类UPS按输入/输出方式可分为三类：单相输入/单相输出、三相输入/单相输出、三相输入/三相输出。采用三相供电方式，每一相都承当一部分负载电流，因而中、大功率UPS多采用三相输入/单相输出或三相输入/三相输出的供...
