200t造船门机的设计计算(version1)VIP免费

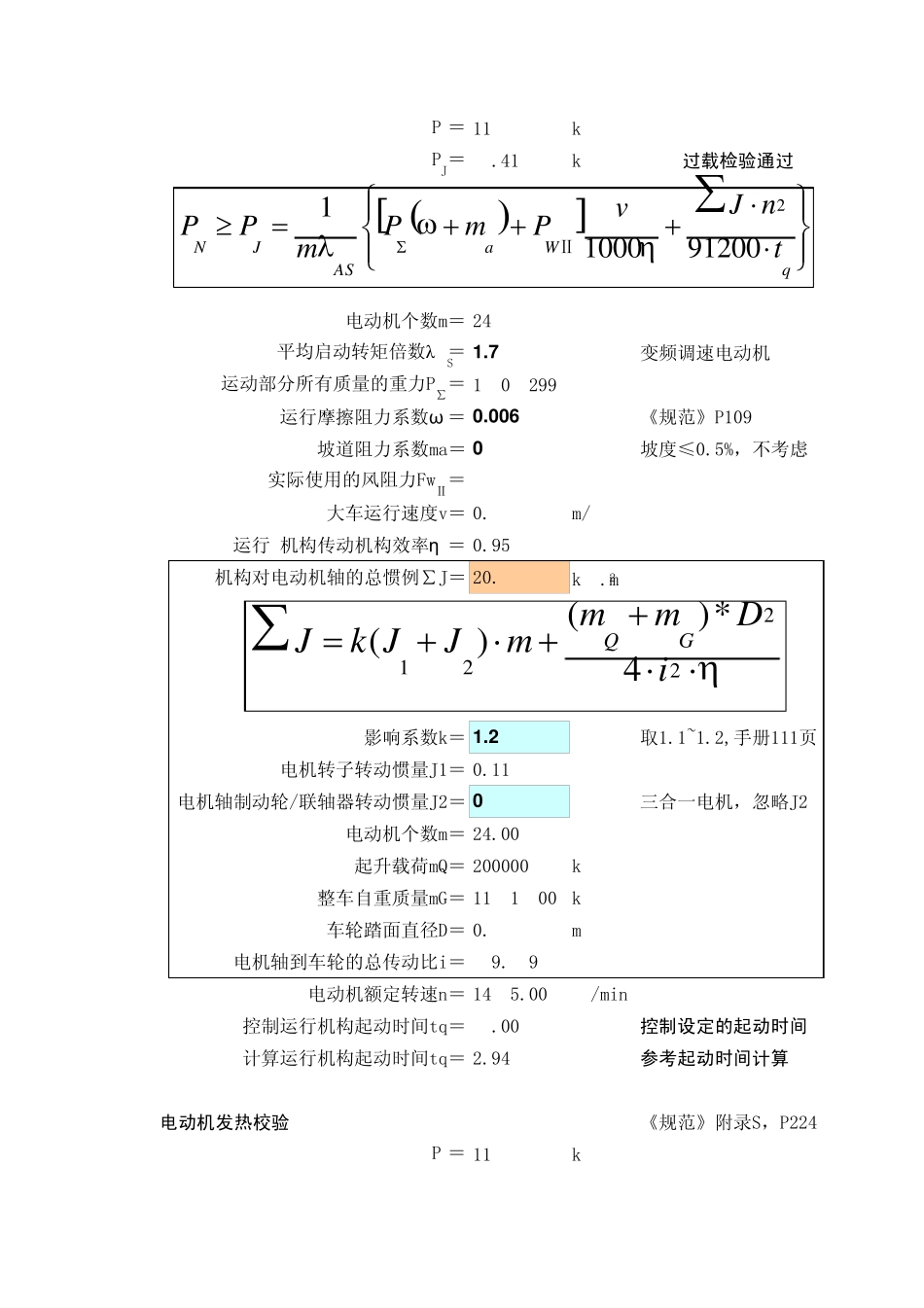

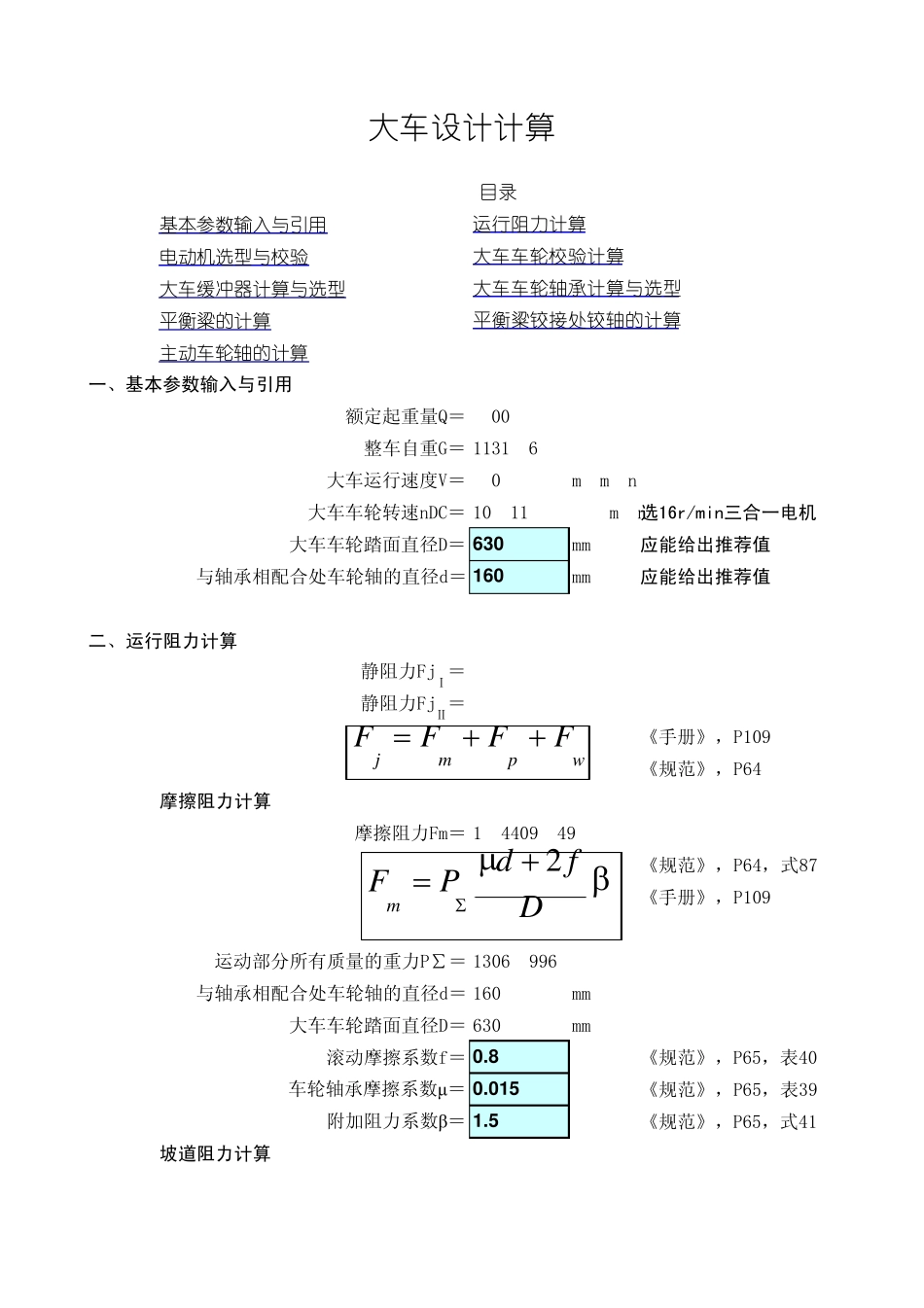

基本参数输入与引用电动机选型与校验大车缓冲器计算与选型平衡粱的计算主动车轮轴的计算一、基本参数输入与引用额定起重量Q＝200t整车自重G＝1131.6t大车运行速度V＝20m/min大车车轮转速nDC＝10.11r/min选16r/min三合一电机大车车轮踏面直径D＝6 3 0mm应能给出推荐值与轴承相配合处车轮轴的直径d＝1 6 0mm应能给出推荐值二、运行阻力计算静阻力FjⅠ＝#########N静阻力FjⅡ＝#########N《手册》，P109《规范》，P64摩擦阻力计算摩擦阻力Fm＝124409.49N《规范》，P64，式87《手册》，P109运动部分所有质量的重力P∑＝13062996 N与轴承相配合处车轮轴的直径d＝160mm大车车轮踏面直径D＝630mm滚动摩擦系数f＝0 .8《规范》，P65，表40车轮轴承摩擦系数μ＝0 .0 1 5《规范》，P65，表39附加阻力系数β＝1 .5《规范》，P65，式41坡道阻力计算大车设计计算运行阻力计算大车车轮校验计算大车车轮轴承计算与选型平衡粱铰接处铰轴的计算目录wpmjFFFFDfdPFm2坡道阻力Fp＝39188.99N《规范》，P66，式88《手册》，P110运动部分所有质量的重力P∑＝13062996N轨道坡度i＝0.003风阻力计算整体计算风阻力Fw＝463332.22 N风阻力调整系数E＝1.2实际使用的风阻力FwⅠ＝#########N 实际使用的风阻力FwⅡ＝#########N三、电动机选型与校验电动机选型稳态运行功率PN＝7.27kW静阻力FjⅠ＝#########N大车运行速度vy＝0.3333333m/s运行机构传动机构效率η＝0.95可取0.85～0.95，P110电动机个数m＝24初选电机用功率P＝8.00kW功率增大系数Kd＝1.1《规范》，P213实际初选电动机功率Pn＝11kw电机传动比i＝89.89重量G＝565kg电机转动惯量J＝0.11kg.m2电机额定转速n＝1465r/min电机额定转矩Mn＝71N.m电动机过载校验《规范》附录R，P221查电机数据，参考大连伯顿冠力电机注：过载校验时起动时间采用实际控制下的起动时间（即4.5s）来进行演算。整体计算中引用的风阻力的风力系数C选用偏小，此处引入调整系数E选用电机：KTK-12-89.89 YZP160M1-4江苏泰隆减速机公司，根据驱动电机功率、输出转速、使用系数等来确定三合一减速电机iPPFPtan.mvFPyjN1000PN＝11kWPJ＝7.41kW过载检验通过电动机个数m＝24平均启动转矩倍数λAS＝1 .7变频调速电动机运动部分所有质量的重力P∑＝13062996N运行摩擦阻力系数ω ＝0 .0 0 6《规范》P109坡道阻力系数ma＝0坡度≤0.5%，不考虑实际使用的风阻力FwⅡ＝#########N大车运行速度v＝0.33m/s运行 ...
