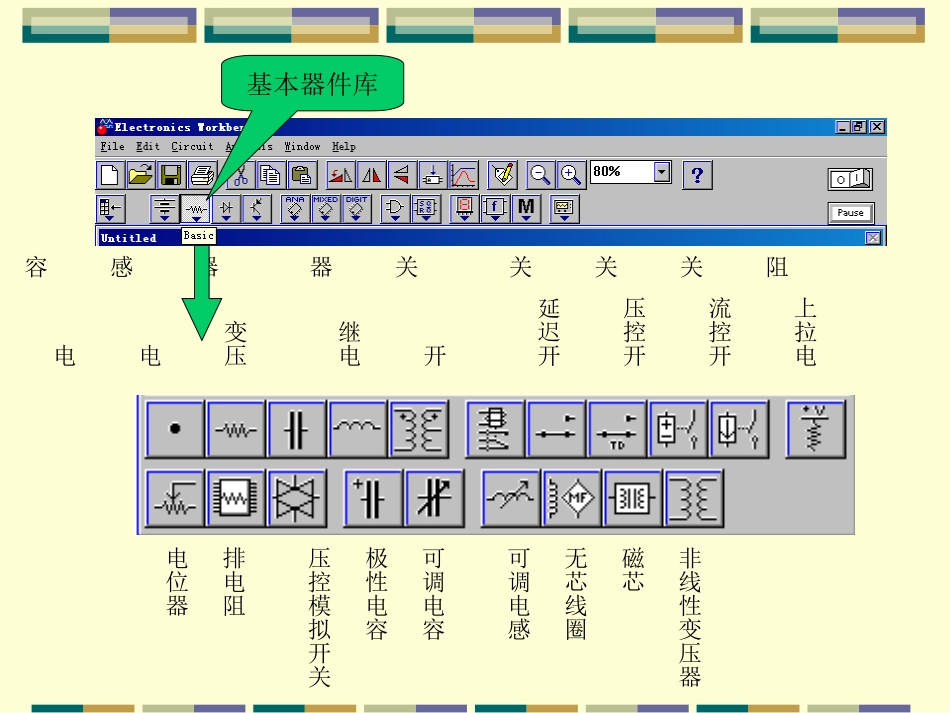

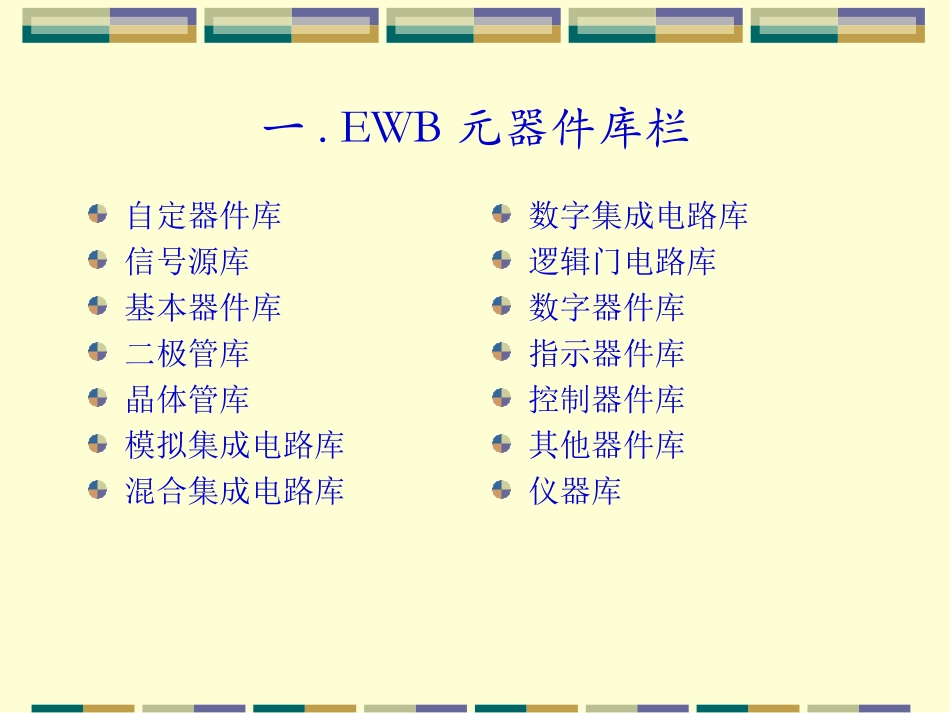

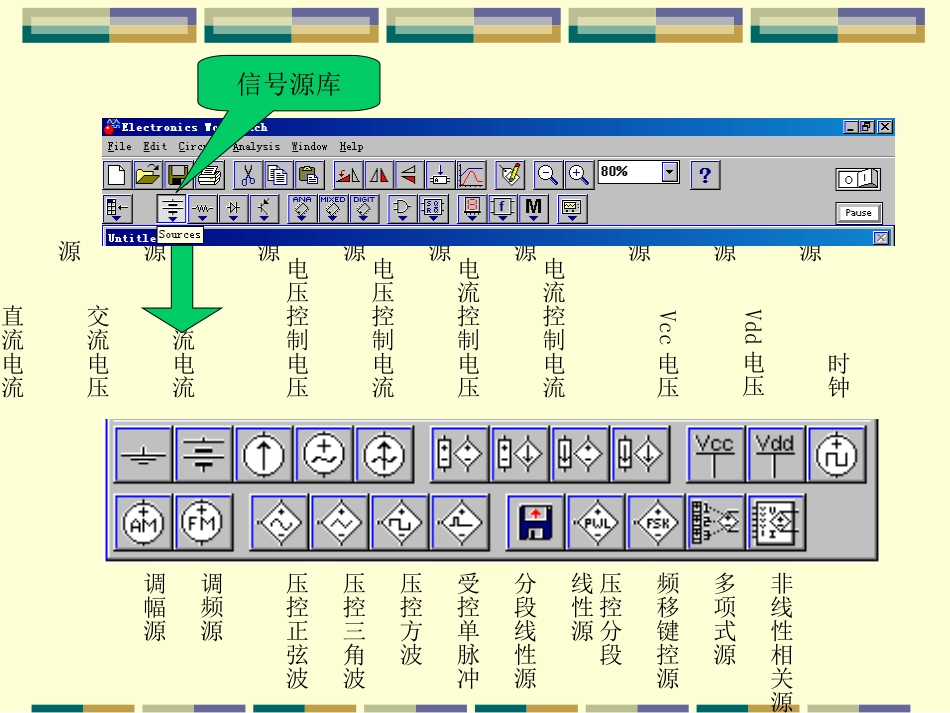

一.EWB元器件库栏自定器件库信号源库基本器件库二极管库晶体管库模拟集成电路库混合集成电路库数字集成电路库逻辑门电路库数字器件库指示器件库控制器件库其他器件库仪器库时钟源Vdd电压源Vcc电压源电流控制电流源电流控制电压源电压控制电流源电压控制电压源交流电流源交流电压源直流电流源电池接地信号源库非线性相关源多项式源频移键控源压控分段线性源分段线性源受控单脉冲压控方波压控三角波压控正弦波调频源调幅源上拉电阻流控开关压控开关延迟开关开关继电器变压器电感电容电阻连接点基本器件库非线性变压器磁芯无芯线圈可调电感可调电容极性电容压控模拟开关排电阻电位器三端双向可控硅双向可控硅可控硅整流器肖特基二极管全波桥式整流器发光二极管稳压二极管二极管二极管库P沟道砷化镓N沟道砷化镓四端增强型PMOS四端增强型NMOS三端增强型PMOS三端增强型NMOS四端耗尽型PMOS四端耗尽型NMOS三端耗尽型PMOS三端耗尽型NMOSP沟道结型N沟道结型PNP三极管NPN三极管晶体管库暂停/恢复启动/停止模拟集成电路库混合集成电路库单稳态触发器电压输出D/A电流输出D/AA/D转换器555电路锁相环比较器九端运放七端运放五端运放三端运放数字集成电路库逻辑门电路库或门与门非门或非门与非门异或门同或门三态缓冲器缓冲器与门芯片施密特触发器或门芯片与非门芯片或非门芯片非门芯片异或门芯片同或门芯片缓冲门芯片74系列数字器件库指示器件库半加器全加器RS触发器JK触发器一型JK触发器二型D触发器一型D触发器二型多路选择器多路分配器编码器算术运算计数器移位寄存器触发器电压表电流表灯泡指示灯七段数码管译码数码管峰鸣器条形光柱译码条形光柱分析图控制器件库电压微分器电压积分器电压比例模块传递函数模块电压限幅器三端电压加法器乘法器电压滞回模块除法器电流限幅器电压变化率模块压控限幅器其它器件库仪器库无耗传输线晶体直流电机示波器函数信号发生器真空三极管逻辑分析仪数字多用表字信号发生器逻辑转换仪波特图仪开关式升降压变压器开关式升压变压器开关式降压变压器有耗传输线子电路网表数据写入器熔断器二.EWB仪器库栏数字多用表这是一种自动调整量程的数字多用表。其电压栏、电流档的内阻、电阻档的电流值和分贝档标准电压值都可任意进行设置。下图为它的图标和面板(双击图标可弹出)。负端正端参数设置电流档内阻电压档内阻电阻档电流分贝标准电压参数设置函数信号发生器它可用来产生正弦波、三角波和方波信号,占空比参数主要用于三角波和方波波形的调整。幅度参数是指信号波形的峰值。负端正端偏值幅度占空比频率信号波形选择按钮示波器示波器的图标和面板如下所示。A通道B通道接地触发时基控制面板展开触发控制X轴偏置Y轴偏置外触发输入自动触发Y轴输入方式为了能够更细致地观察波形,按下示波器面板上的Expand按钮将面板进一步展开成下图所示。通过拖曳指针可以详细读取波形任一点的读数,以及两个指针间读数的差。指针1处读数指针2处读数指针1、2处读数差面板恢复背景颜色ASCⅡ保存波特图仪它类似于扫频仪,可用来测量和显示电路的幅频特性与相频特性。波特图仪有IN和OUT两对端口,其中IN端口的+V端和-V端分别接电路输入端的正端和负端;OUT端口接输出端。使用波特图仪时,必须在电路的输入端接入AC信号源。电路启动后若修改参数设置及其测试点,则建议重新启动电路,以确保曲线显示的完整与准确。电路输入端+V-V电路输出端+V-V指针垂直读数指针水平读数幅度或相位设定频率范围设定幅频选择相频选择读数指针移动按钮座标起点座标终点读数指针可拖曳面板功能字信号发生器实际上是一个多路逻辑信号源,它能够产生16位(路)同步逻辑信号,用于对数字逻辑电路进行测试。16路逻辑信号输出端外触发输入字信号编辑区字信号地址编辑区字信号输出端(实时显示)频率设置输出方式选择触发方式在字信号编辑区,16bit的字信号以4位16进制数编辑和存放,可以放1024条字信号,地址编号为0—3FF(hex)。Edit显示当前正在编辑的字信号的地址;Current区显示当前正在输出的字信号的地址;Initial区和Final区分别用于编辑和显示输出字信号的首地址和末地址;字信号发生器被激活后,字信号...
