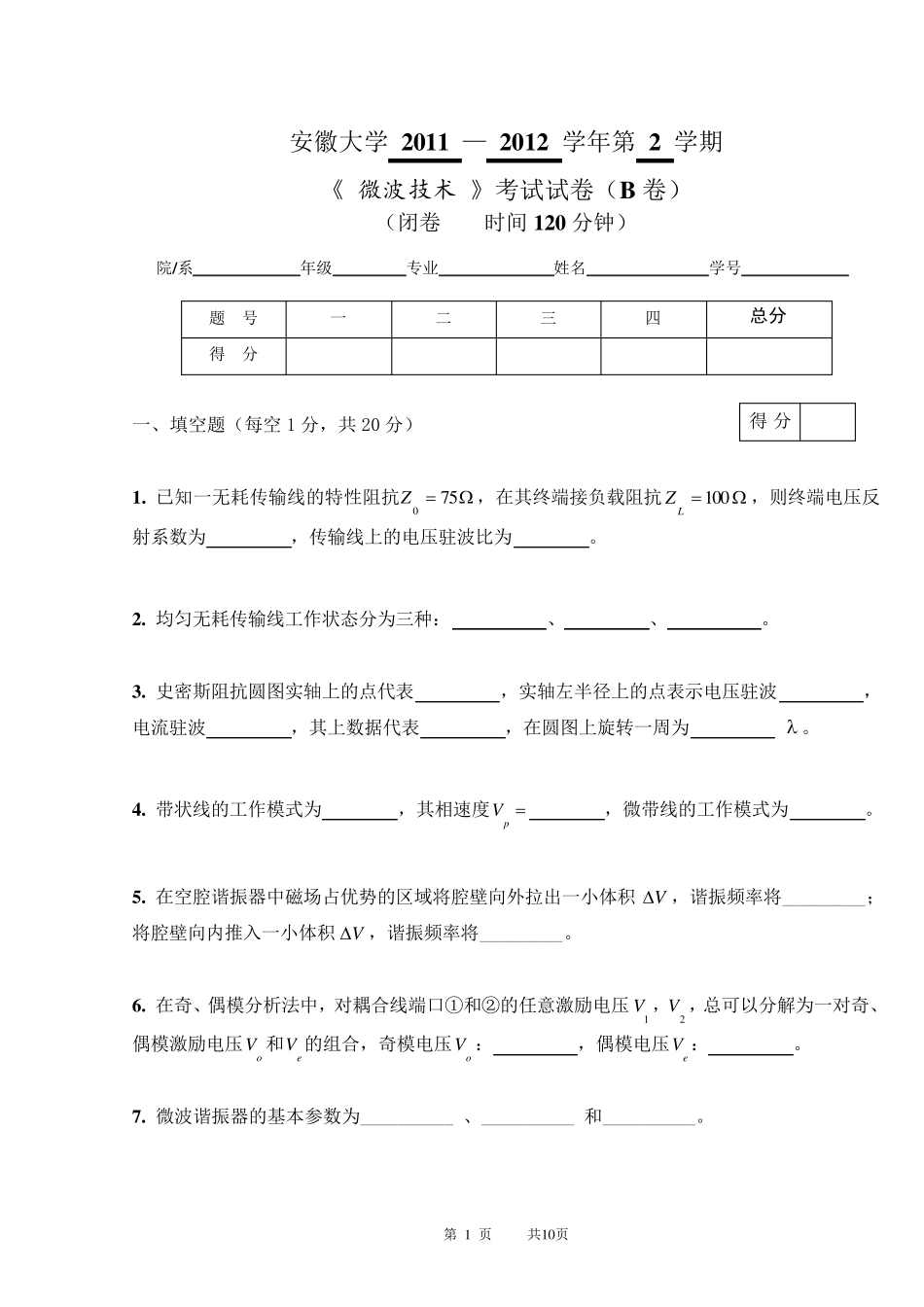

第 1 页 共1 0 页 安徽大学 2011 — 2012 学年第 2 学期 《 微波技术 》考试试卷（B 卷） （闭卷 时间 120 分钟） 院/系 年级 专业 姓名 学号 题 号 一 二 三 四 总分 得 分 一、填空题（每空 1 分，共20 分） 1. 已知一无耗传输线的特性阻抗 7 50Z，在其终端接负载阻抗 1 0 0LZ，则终端电压反射系数为 ，传输线上的电压驻波比为 。 2. 均匀无耗传输线工作状态分为三种： 、 、 。 3. 史密斯阻抗圆图实轴上的点代表 ，实轴左半径上的点表示电压驻波 ，电流驻波 ，其上数据代表 ，在圆图上旋转一周为  。 4. 带状线的工作模式为 ，其相速度pV  ，微带线的工作模式为 。 5. 在空腔谐振器中磁场占优势的区域将腔壁向外拉出一小体积V，谐振频率将_________；将腔壁向内推入一小体积V，谐振频率将_________。 6. 在奇、偶模分析法中，对耦合线端口①和②的任意激励电压1V ，2V ，总可以分解为一对奇、偶模激励电压oV 和eV 的组合，奇模电压oV ： ，偶模电压eV ： 。 7. 微波谐振器的基本参数为__________ 、__________ 和__________。 得 分 第 2 页 共10页 二、简答题（每小题6 分，共12 分） 1 . 简述线性互易二端口网络散射参数测量中“三点法”的原理。 2 . 写出下列理想二端口元件的 S 矩阵。 （1）理想衰减器；（2）理想相移器；（3）理想隔离器。 三、证明题（10 分） 1 . 试证明无耗传输线的负载阻抗为： 11minmin0tan1tandjKdjKZZL 式中K 为行波系数，1mind为第一个电压驻波最小点至负载的距离。 得 分 得 分 第 3 页 共10页 四、计算题 （第1 题 15 分，第2,3 题各 10 分，第4 题 15 分，第5 题 8 分，共58 分） 1 . 如图所示为一无耗传输线及传输线线上的电压幅度分布图，试求： (1)工作波长；(2)电压驻波比； (3)AB 处输入阻抗inZ ；(4)负载阻抗LZ 及终端反射系数L 。 1 题图 )(米 d 伏02 伏40 V B A LZ 500Z 0 3.0 9.0 5.1 1.2 7.2 得 分 第 4 页 共10页 2 . 如图所示，用BJ-100(a×b=22.86×10.16mm2)波导做成的TE102 模式的矩形波导谐振腔(空气填充)，已知理想导体短路活塞调谐的频率范围为9.3GHz－10.2GHz，求l 的取值范围。 2 题图 3 . 如图所示，同轴线的特性阻抗为0Z ，并联阻抗jXRZ，今用短路活塞和4...
