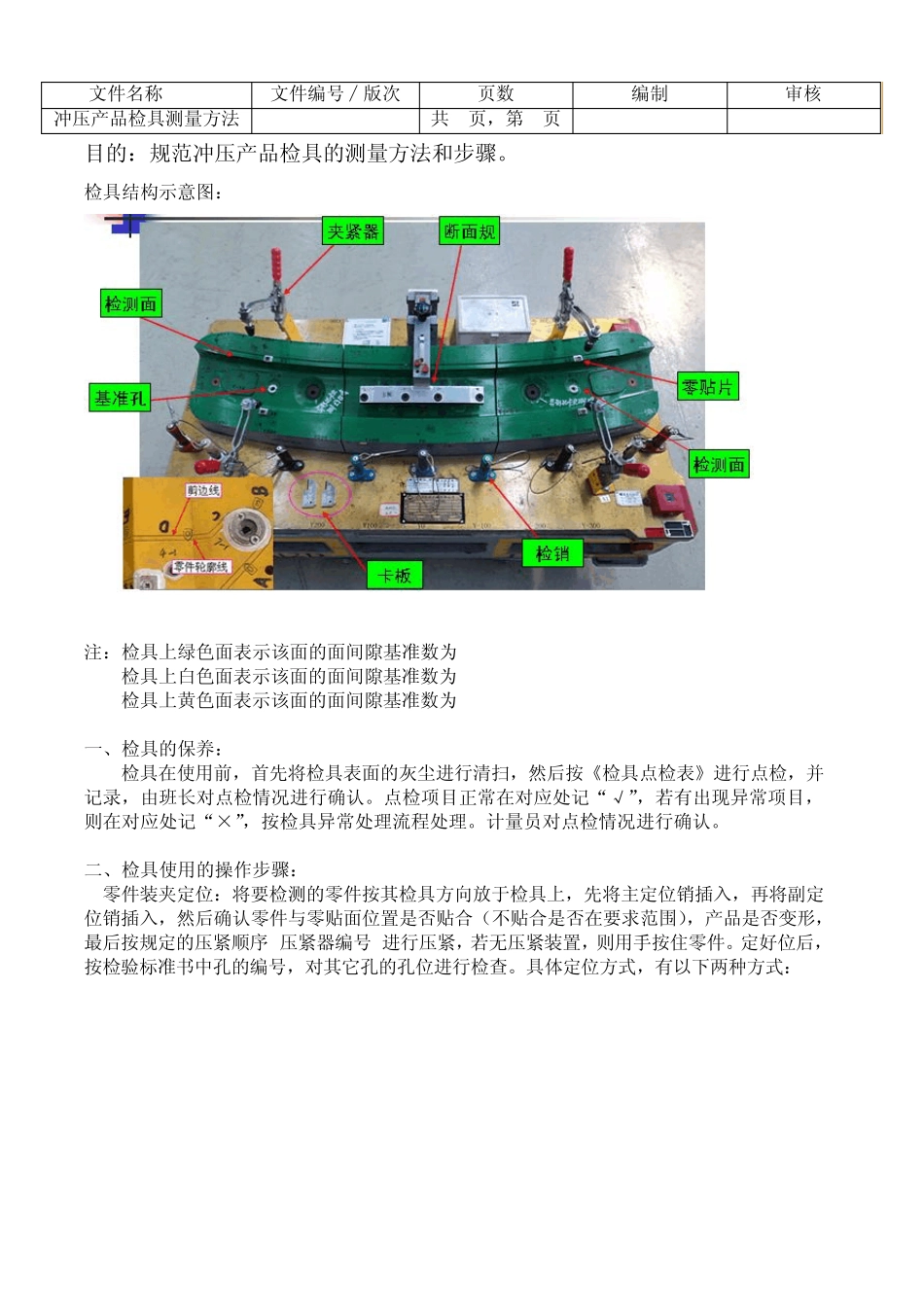

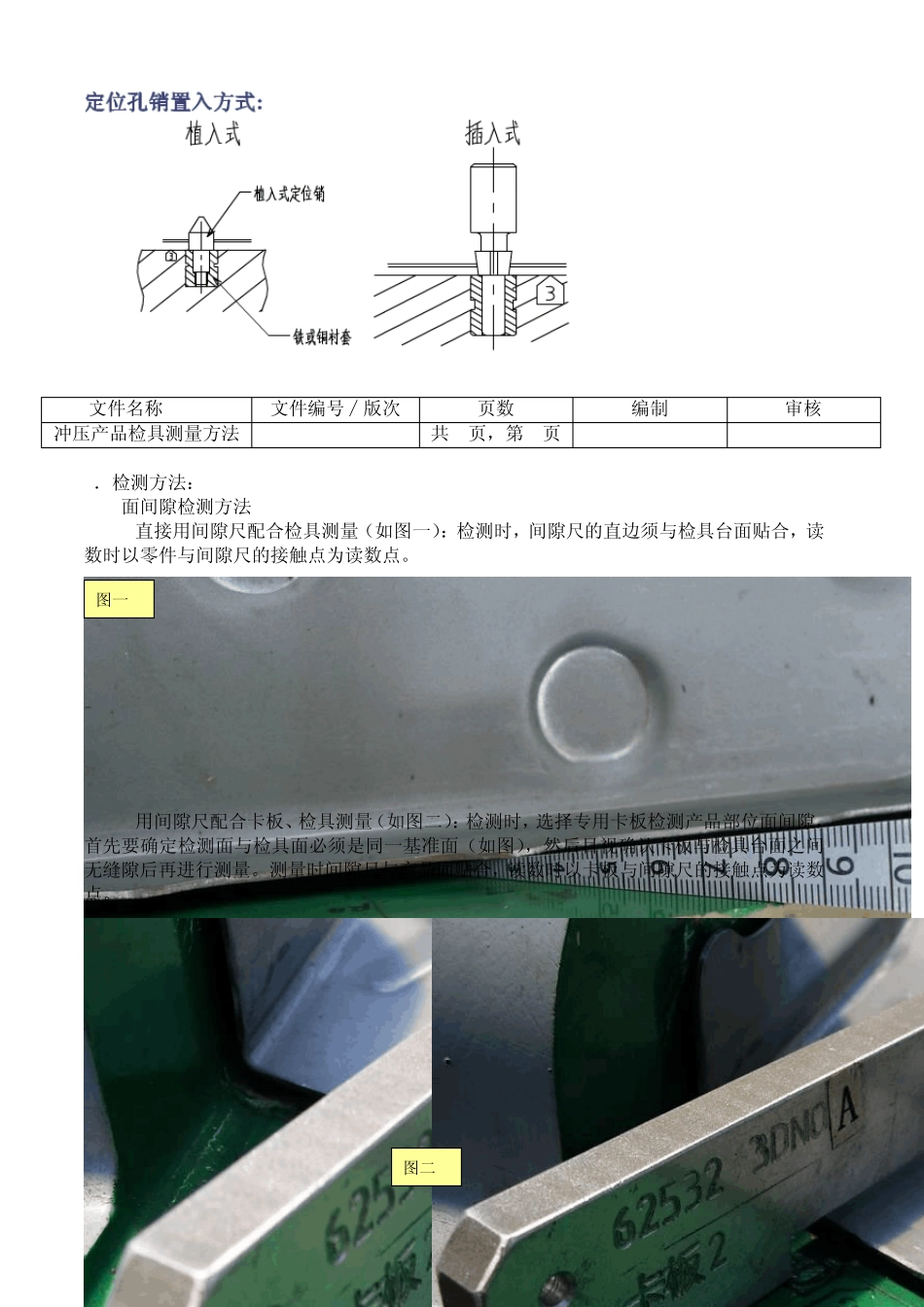

文件名称 文件编号∕版次 页数 编制 审核 冲压产品检具测量方法 KD-QW-pz-124/02 共5页，第1页 目的：规范冲压产品检具的测量方法和步骤。 检具结构示意图： 注：检具上绿色面表示该面的面间隙基准数为3mm 检具上白色面表示该面的面间隙基准数为0mm 检具上黄色面表示该面的面间隙基准数为2mm 一、检具的保养： 检具在使用前，首先将检具表面的灰尘进行清扫，然后按《检具点检表》进行点检，并记录，由班长对点检情况进行确认。点检项目正常在对应处记“√”，若有出现异常项目，则在对应处记“×”，按检具异常处理流程处理。计量员对点检情况进行确认。 二、检具使用的操作步骤： 1.零件装夹定位：将要检测的零件按其检具方向放于检具上，先将主定位销插入，再将副定位销插入，然后确认零件与零贴面位置是否贴合（不贴合是否在要求范围），产品是否变形，最后按规定的压紧顺序(压紧器编号)进行压紧，若无压紧装置，则用手按住零件。定好位后，按检验标准书中孔的编号，对其它孔的孔位进行检查。具体定位方式，有以下两种方式： 文件名称 文件编号∕版次 页数 编制 审核 冲压产品检具测量方法 KD-QW-pz-124/02 共 5页，第 2页 2．检测方法： 2.1 面间隙检测方法 2.1.1直接用间隙尺配合检具测量（如图一）：检测时，间隙尺的直边须与检具台面贴合，读数时以零件与间隙尺的接触点为读数点。 2.1.2用间隙尺配合卡板、检具测量（如图二）：检测时，选择专用卡板检测产品部位面间隙，首先要确定检测面与检具面必须是同一基准面（如图），然后目视确认卡板与检具台面之间无缝隙后再进行测量。测量时间隙尺与产品面贴合，读数时以卡板与间隙尺的接触点为读数点。 图二 图一 2.1.3测深卡板和游标卡尺配合测量（如图三）：首先，清理干净测深卡板卡槽部位的灰尘或异物，然后将其固定螺丝锁紧。测量时，先确定基准面（①测深尺与产品面贴合、②测深尺端面与卡板面贴合），再进行测量。 文件名称 文件编号∕版次 页数 编制 审核 冲压产品检具测量方法 KD-QW-pz-124/02 共 5页，第 3页 2.1.4断面规、间隙尺进行测量（如图四）：使用断面规时先要插好定位销，然后将其紧固定螺丝锁紧再进行测量。 2.1.5翻转块测量（如图五）：a.将断面规卡槽内的灰尘及异物清理干净锁紧紧固螺丝。 b.以翻转块面为基准面借助直尺类量具进行测量产品是否平齐，如有间隙用薄片塞尺测量间隙确认是否在要求范围内。 测深卡板卡槽 图...
