2011磁粉三级(MT)工艺题和综合题答题分析VIP专享VIP免费

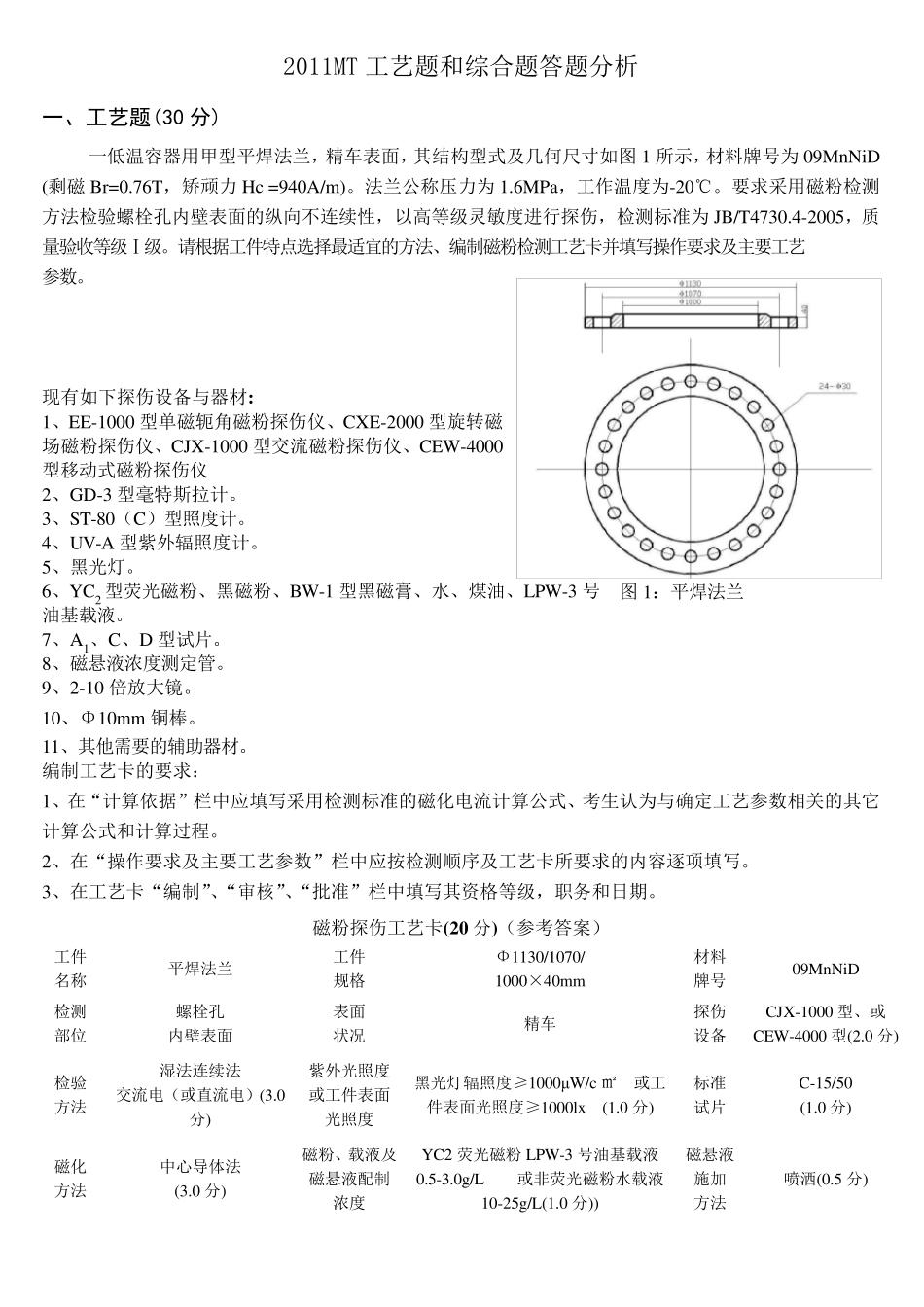

2011MT 工 艺 题 和 综 合 题 答 题 分 析 一、工艺题(30 分) 一 低 温 容 器 用 甲 型 平 焊 法 兰 ， 精 车 表 面 ， 其 结 构 型 式 及 几 何 尺 寸 如 图 1 所 示 ， 材 料 牌 号 为 09MnNiD (剩 磁 Br=0.76T， 矫 顽 力 Hc =940A/m)。 法 兰 公 称 压 力 为 1.6MPa， 工 作 温 度 为 -20℃ 。 要 求 采 用 磁 粉 检 测方 法 检 验 螺 栓 孔 内 壁 表 面 的 纵 向 不 连 续 性 ， 以 高 等 级 灵 敏 度 进 行 探 伤 ， 检 测 标 准 为 JB/T4730.4-2005， 质量 验 收 等 级 Ⅰ 级 。 请 根 据 工 件 特 点 选 择 最 适 宜 的 方 法 、 编 制 磁 粉 检 测 工 艺 卡 并 填 写 操 作 要 求 及 主 要 工 艺参 数 。 现 有 如 下 探 伤 设 备 与 器 材 : 1、 EE-1000 型 单 磁 轭 角 磁 粉 探 伤 仪 、 CXE-2000 型 旋 转 磁场 磁 粉 探 伤 仪 、 CJX-1000 型 交 流磁 粉 探 伤 仪 、 CEW-4000型 移动式 磁 粉 探 伤 仪 2、 GD-3 型 毫特 斯拉计。 3、 ST-80（C）型 照度 计。 4、 UV-A 型 紫外辐照度 计。 5、 黑光灯。 6、 YC2 型 荧光磁 粉 、 黑磁 粉 、 BW-1 型 黑磁 膏、 水、 煤油、 LPW-3 号油基载液。 7、 A1、 C、 D 型 试片。 8、 磁 悬液浓度 测 定管。 9、 2-10 倍放大镜。 10、 Φ10mm 铜棒。 11、 其 他需要 的 辅助器 材 。 编 制 工 艺 卡 的 要 求 ： 1、 在“计算依据 ”栏中应填 写 采 用 检 测 标 准 的 磁 化电流计算公 式 、 考生认为 与 确定工 艺 参 数 相关的 其 它计算公 式 和 计算过程。 2、 在“操 作 要 求 及 主 要 工 艺 参 数 ”栏中应按检 测 顺序及 工 艺 卡 所 要 求 的 内 容 逐项填 写 。 3、 在工 艺 卡 “编 制 ”、“审核”、“批准 ”栏中填 写 其 资格等 级 ， 职务和 日期。 磁 粉 探 伤 工 艺 卡 (20 分 )（参 考答 案） 工 件 名称 平 焊 法 兰 工 件 规格 Φ1130/1070/ 1000×40mm 材 料 牌 号 09MnNiD 检 测 部位 螺 栓 孔 内 壁 表 面 表 面 状况 精 车 探 伤 设 ...
