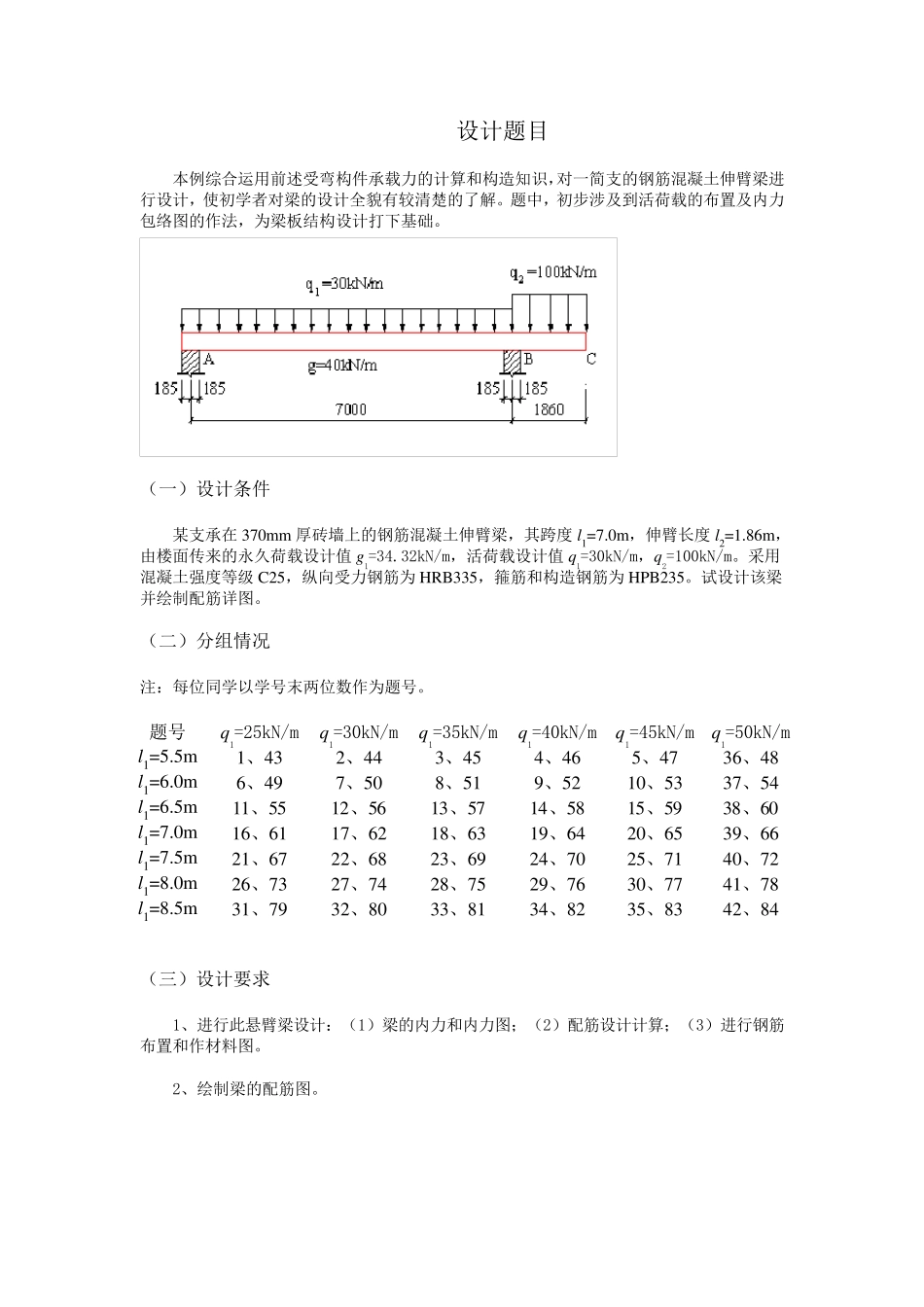

中国矿业大学 课程设计大纲、指导书 课题名称 钢筋混凝土基本构件课程设计 姓 名 学 号 站 点 中国矿大连云港职大函授站 专业班级 土木11 级 指导教师 马庆华、崔启兵 二○一二 年 五 月 二十五 日 设计题目 本例综合运用前述受弯构件承载力的计算和构造知识，对一简支的钢筋混凝土伸臂梁进行设计，使初学者对梁的设计全貌有较清楚的了解。题中，初步涉及到活荷载的布置及内力包络图的作法，为梁板结构设计打下基础。 （一）设计条件 某支承在370mm 厚砖墙上的钢筋混凝土伸臂梁，其跨度l1=7.0m，伸臂长度l2=1.86m，由楼面传来的永久荷载设计值g1=34.32kN/m，活荷载设计值q1=30kN/m，q2=100kN/m。采用混凝土强度等级C25，纵向受力钢筋为HRB335，箍筋和构造钢筋为HPB235。试设计该梁并绘制配筋详图。 （二）分组情况 注：每位同学以学号末两位数作为题号。 题号 q1=25kN/m q1=30kN/m q1=35kN/m q1=40kN/m q1=45kN/m q1=50kN/m l1=5.5m 1、43 2、44 3、45 4、46 5、47 36、48 l1=6.0m 6、49 7、50 8、51 9、52 10、53 37、54 l1=6.5m 11、55 12、56 13、57 14、58 15、59 38、60 l1=7.0m 16、61 17、62 18、63 19、64 20、65 39、66 l1=7.5m 21、67 22、68 23、69 24、70 25、71 40、72 l1=8.0m 26、73 27、74 28、75 29、76 30、77 41、78 l1=8.5m 31、79 32、80 33、81 34、82 35、83 42、84 （三）设计要求 1、进行此悬臂梁设计：（1）梁的内力和内力图；（2）配筋设计计算；（3）进行钢筋布置和作材料图。 2、绘制梁的配筋图。 下面是设计的一个完整的例子，大家可以根据自己的设计题目，依照此例进行计算与设计，计算完成后，梁的配筋图可用CAD 绘制： 例1 一钢筋混凝土矩形截面伸臂梁，计算简图及承受荷载设计值（包括自重）如图 1-3 所示，截面尺寸 b×h=250 m m ×650m m ，采用 C25 混凝土，箍筋和纵筋分别采用HRB335和 HRB400 级，若利用梁底纵筋弯起承受剪力，试设计此梁。 图1-3 [解] 1. 材料强度指标 9.11cfN／m m 2 ， 0.11 ， 360yfN／m m 2 ， 300yvfN／m m 2 27.1tf N／m m 2 , mmho59060650 2. 计算跨度 mmlnAB619523701206500 mmlnAB181523702000 计算跨度 025.1ABl2370nABl =1.025×6195+ 2370 =6535mm mmlBC2000 3. 内力计算 (1)梁端反力...
