201289冷拌冷铺沥青混合料施工指南VIP专享VIP免费

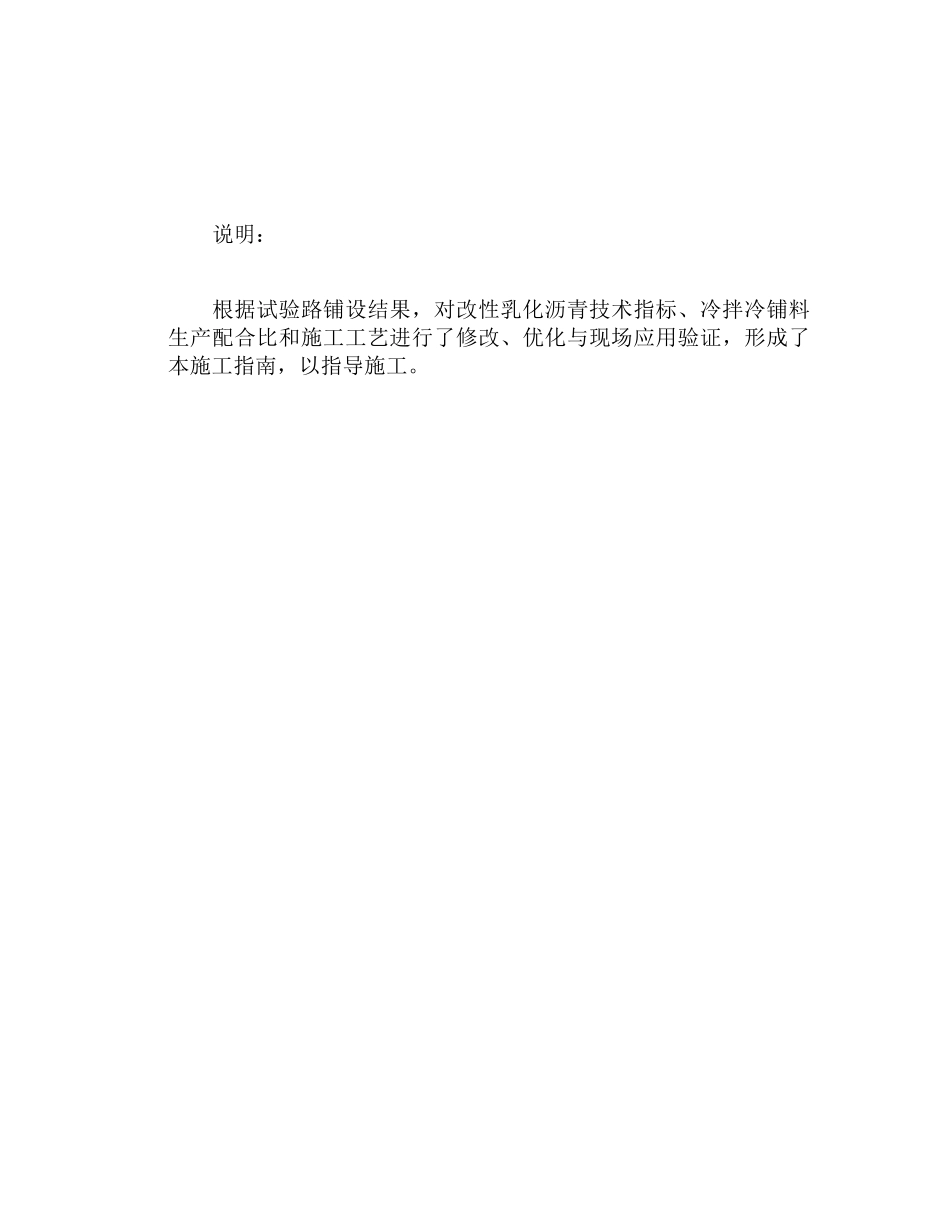

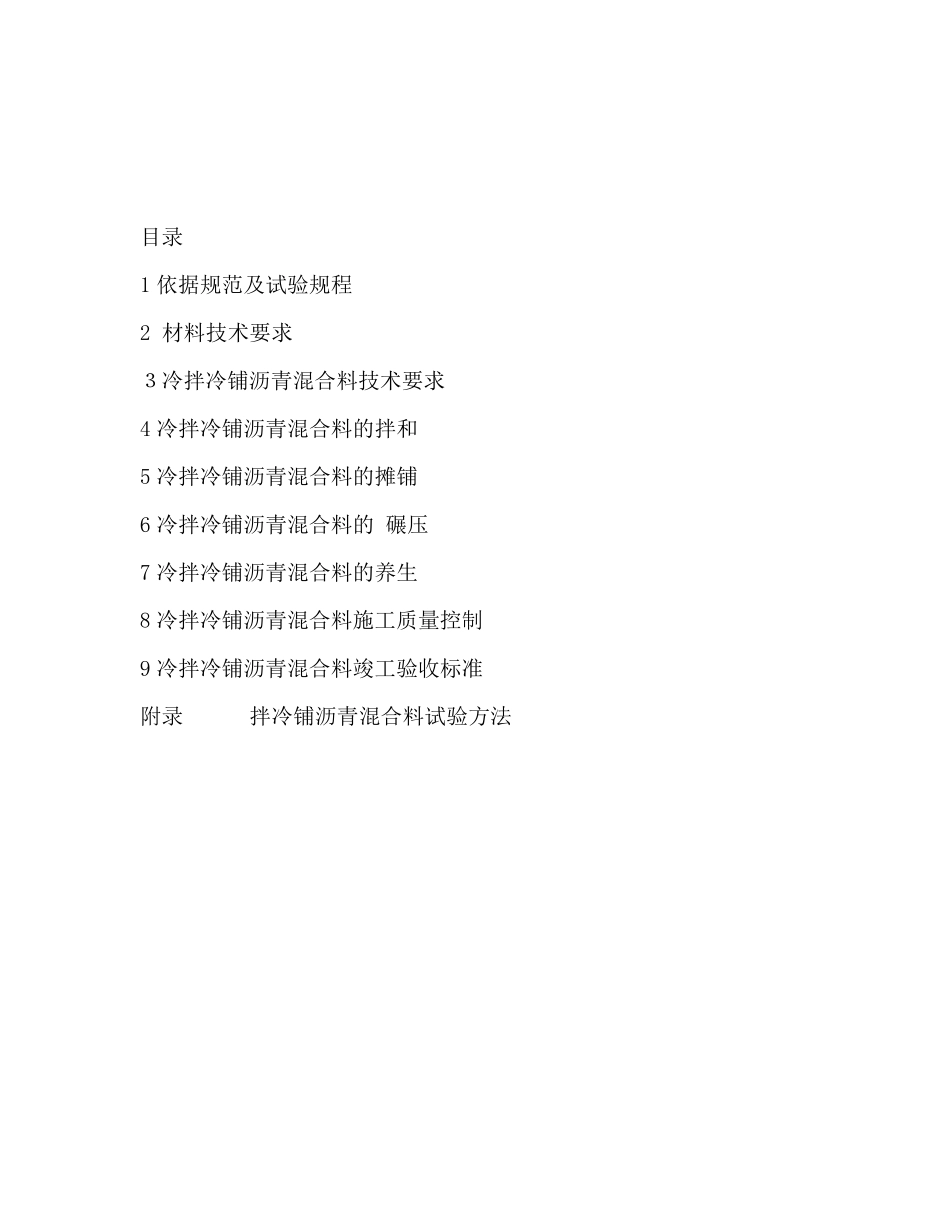

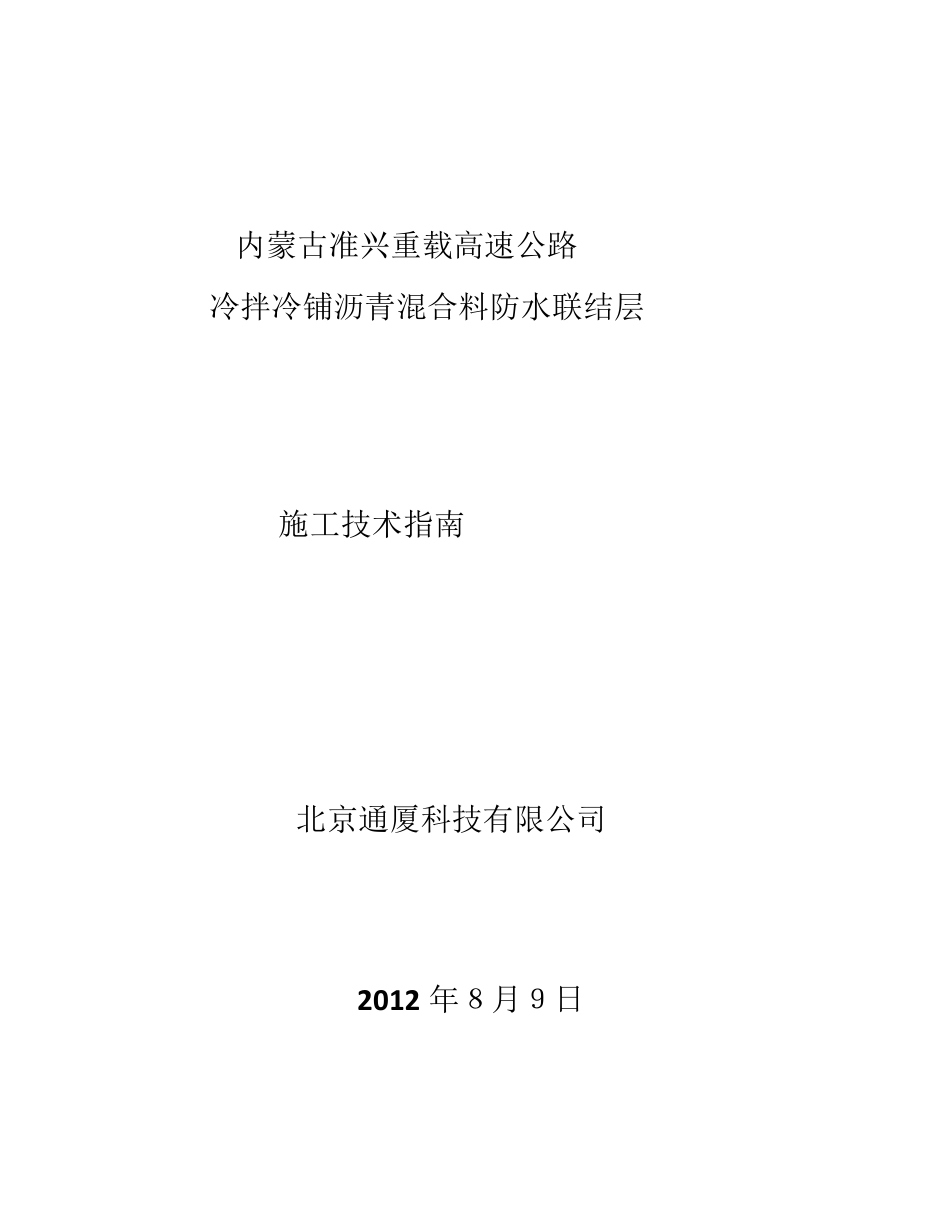

内蒙古准兴重载高速公路 冷拌冷铺沥青混合料防水联结层 施工技术指南 北京通厦科技有限公司 2012 年８月９日 说明： 根据试验路铺设结果，对改性乳化沥青技术指标、冷拌冷铺料生产配合比和施工工艺进行了修改、优化与现场应用验证，形成了本施工指南，以指导施工。 目录 1 依据规范及试验规程 2 材料技术要求 ３冷拌冷铺沥青混合料技术要求 4 冷拌冷铺沥青混合料的拌和 5 冷拌冷铺沥青混合料的摊铺 6 冷拌冷铺沥青混合料的 碾压 7 冷拌冷铺沥青混合料的养生 8 冷拌冷铺沥青混合料施工质量控制 9 冷拌冷铺沥青混合料竣工验收标准 附录 拌冷铺沥青混合料试验方法 1 依据规范及试验规程 1) JTG F40—2004《公路沥青路面施工技术规范》 2) JTG E42—2005《公路工程集料试验规程》 3) JTJ 052-2000《公路工程沥青及沥青混合料试验规程》 2 材料技术要求 2.1 修改优化后的改性乳化沥青性能技术要求 表 1 改性乳化沥青技术要求 （修改部分见红体字） 测试项目 单位 测试方法 指标要求 储存稳定性, 1 天 % T0655-1993 不高于 1 储存稳定性, 5 天 % T0655-1993 不高于 5 蒸发/蒸馏残留物含量 % T0651-1993 不低于 62 破乳速率 T0658-1993 慢裂 筛上剩余量 , 1.18mm % T0652-1993 不高于 0.05 赛波特粘度, 25℃ SFs T0623-1993 20-100 电荷 T0653-1993 正电荷+ 与矿料的粘附性/裹覆试验 T0654-1993 不低于 2/3 延度, 5℃,5cm/min. cm T0605-1993 不低于 35 测力延度比, 4℃,5cm/min % ASTM D226 不低于 30 粘韧性,25C ; 500mm/min N.m T0624-2011 不低于 25 韧性,25C ; 500mm/min N.m T0624-2011 不低于 20 2.2 集料技术要求 2.2.1 粗细集料技术要求 粗集料应选用坚硬、粗糙、外观有棱角的集料；质量应符合表2 的规定. 表 2 粗集料质量技术要求 指 标 单位 高速公路及一级公路 其他等级公路 试验方法 表面层 其他层次 石料压碎值，不大于 % 26 28 30 T0316 洛杉矶磨耗损失，不大于 % 28 30 35 T0317 表观相对密度，不小于 -- 2.60 2.50 2.45 T0304 吸水率，不大于 % 2.0 3.0 3.0 T0304 坚固性，不大于 % 12 12 -- T0314 针片状颗粒含量（混合料），不大于 % 15 18 20 T0312 水洗法＜0.075mm 颗粒含量，不大于 % 1 1 1 T0320 软石含量，不大于 % 3 5 5 T032...
