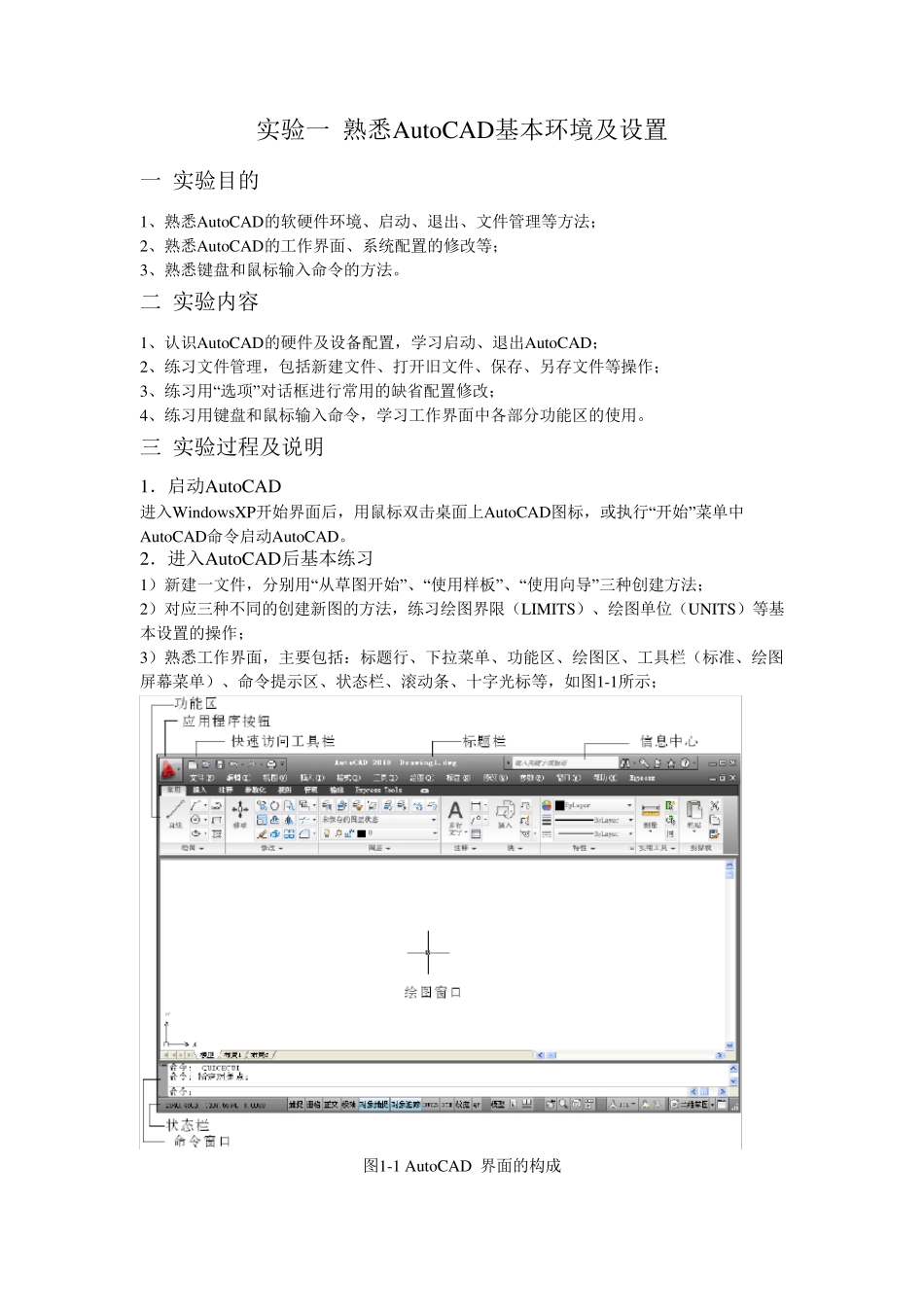

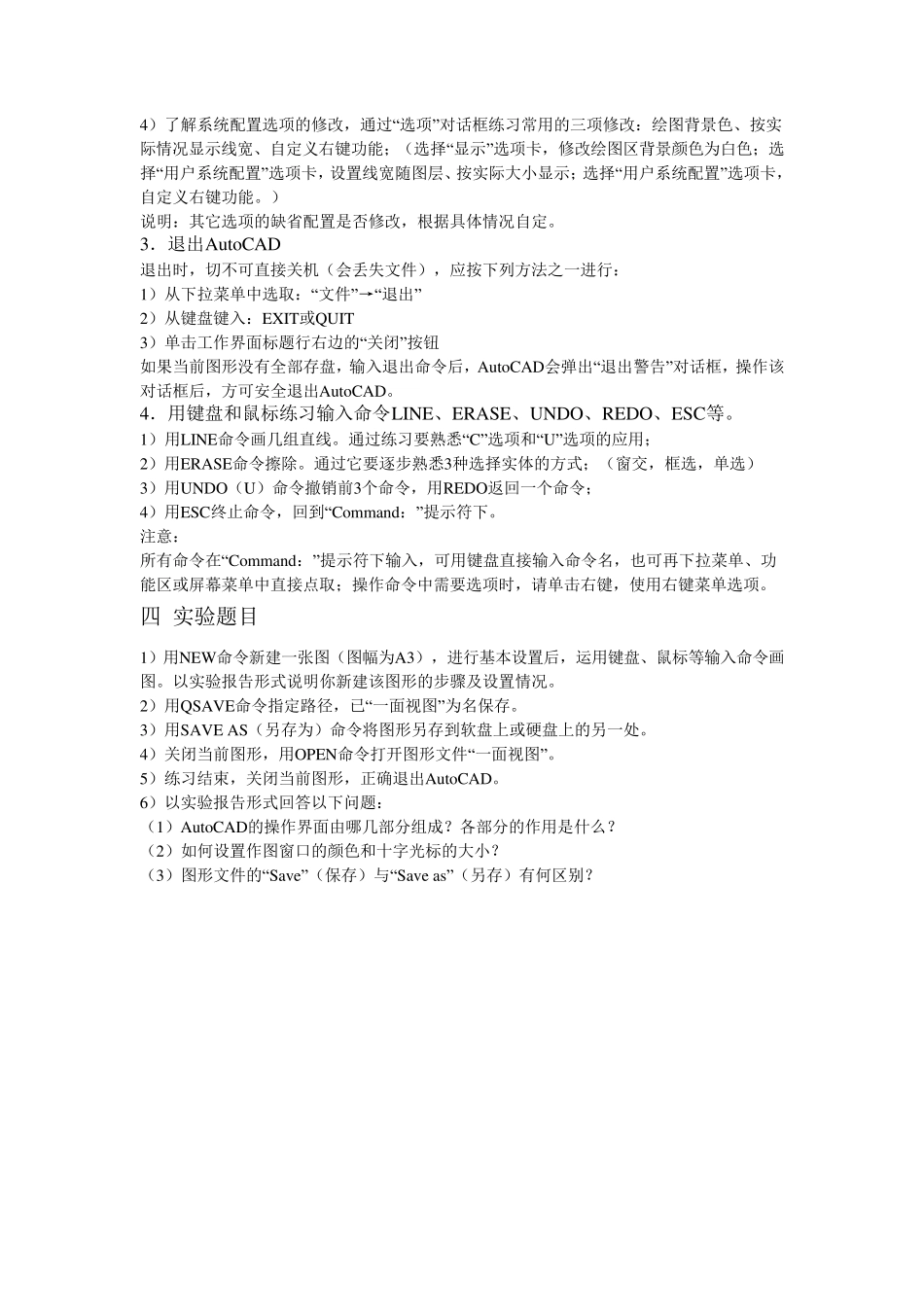

实验一 熟悉AutoCAD基本环境及设置 一 实验目的 1、熟悉AutoCAD的软硬件环境、启动、退出、文件管理等方法； 2、熟悉AutoCAD的工作界面、系统配置的修改等； 3、熟悉键盘和鼠标输入命令的方法。 二 实验内容 1、认识AutoCAD的硬件及设备配置，学习启动、退出AutoCAD； 2、练习文件管理，包括新建文件、打开旧文件、保存、另存文件等操作； 3、练习用“选项”对话框进行常用的缺省配置修改； 4、练习用键盘和鼠标输入命令，学习工作界面中各部分功能区的使用。 三 实验过程及说明 1．启动AutoCAD 进入Window sXP开始界面后，用鼠标双击桌面上AutoCAD图标，或执行“开始”菜单中AutoCAD命令启动AutoCAD。 2．进入AutoCAD后基本练习 1）新建一文件，分别用“从草图开始”、“使用样板”、“使用向导”三种创建方法； 2）对应三种不同的创建新图的方法，练习绘图界限（LIMITS）、绘图单位（UNITS）等基本设置的操作； 3）熟悉工作界面，主要包括：标题行、下拉菜单、功能区、绘图区、工具栏（标准、绘图屏幕菜单）、命令提示区、状态栏、滚动条、十字光标等，如图1-1所示； 图1-1 AutoCAD 界面的构成 4）了解系统配置选项的修改，通过“选项”对话框练习常用的三项修改：绘图背景色、按实际情况显示线宽、自定义右键功能；（选择“显示”选项卡，修改绘图区背景颜色为白色；选择“用户系统配置”选项卡，设置线宽随图层、按实际大小显示；选择“用户系统配置”选项卡，自定义右键功能。） 说明：其它选项的缺省配置是否修改，根据具体情况自定。 3．退出Au toCAD 退出时，切不可直接关机（会丢失文件），应按下列方法之一进行： 1）从下拉菜单中选取：“文件”→“退出” 2）从键盘键入：EXIT或QUIT 3）单击工作界面标题行右边的“关闭”按钮 如果当前图形没有全部存盘，输入退出命令后，Au toCAD会弹出“退出警告”对话框，操作该对话框后，方可安全退出Au toCAD。 4．用键盘和鼠标练习输入命令LINE、ERASE、UNDO、REDO、ESC等。 1）用LINE命令画几组直线。通过练习要熟悉“C”选项和“U”选项的应用； 2）用ERASE命令擦除。通过它要逐步熟悉3种选择实体的方式；（窗交，框选，单选） 3）用UNDO（U）命令撤销前3个命令，用REDO返回一个命令； 4）用ESC终止命令，回到“Command：”提示符下。 注意： 所有命令在“Command：”提示符下输入，可用键盘直接输入命令名，也可再下拉菜单、功能区或屏幕菜单中直接...
