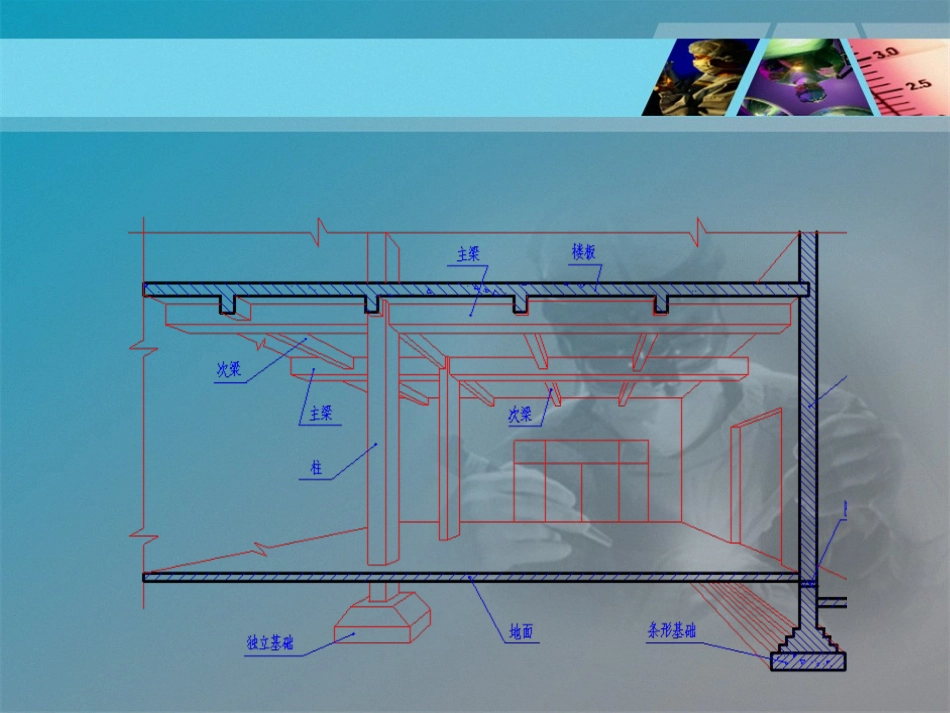

板平法施工图现在一页，总共七十四页。板平法施工图现在二页，总共七十四页。一、概述有梁楼盖：以粱为支座的楼面和屋面板。现在三页，总共七十四页。板主梁梁主梁次梁板现在四页，总共七十四页。二、有梁楼盖平法施工图现在五页，总共七十四页。1、现浇板有梁板的平法施工图表示方法集中标注板支座原位标注现在六页，总共七十四页。板块集中标注——结构平面的坐标方向1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；3)当轴网向心布置时，切向为X向，径向为Y向；现在七页，总共七十四页。2、板块集中标注——板块编号板类型代号序号楼面板LBxx屋面板WBxx悬挑板XBxx现在八页，总共七十四页。板块集中标注——板厚的注写集中标注处标明板厚，如：h=120在图名处标注板厚，如：12.000~21.00板平面布置图h=120现在九页，总共七十四页。板块集中标注——贯通纵筋注写方式贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；B：XΦxx@xxx;YΦxx@xxxT：XΦxx@xxx;YΦxx@xxx当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明；现在十页，总共七十四页。板块集中标注——贯通纵筋注写方式当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写(例如：XBh=150/100B：Xc&YcΦ8@200)；当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；现在十一页，总共七十四页。板块集中标注——贯通纵筋注写方式表示5号楼面板，板厚110，板下部配置的贯通纵筋X向为两种直径的钢筋隔一布一，两种直径钢筋之间间距100。当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达为Φxx/yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××。现在十二页，总共七十四页。3、板原位标注——标注原则板支座原位标注的钢筋，应在配置相同跨的第一跨表达垂直于板支座绘制一段适宜长度的中粗实线(当该筋通长设置在悬挑板或短跨板上部时，实线段应画至对边或短跨)，以该线段代表支座上部非贯通纵筋；并在线段上方注写钢筋编号、配筋值、横向连续布置的跨数（注写在括号内，一跨是不注），以及是否横向布置到梁的悬挑端；如有悬挑端：一端为XXA两端为XXB现在十三页，总共七十四页。板支座上部非贯通纵筋自支座中心线向跨内的延伸长度，注写在线段的下方位置；当中间支座延伸长度为对称配置时，可在支座一侧标注其长度，另一侧不注；为非对称布置时，应分别在支座的两侧线段下标注。板原位标注——标注原则现在十四页，总共七十四页。板原位标注——标注原则对线段画至对边贯通全跨或贯通全悬挑长度的上部通长筋，贯通全跨或延伸至全悬挑一侧的长度不注，只注明非贯通筋另一侧的延伸长度值。现在十五页，总共七十四页。板原位标注——标注原则当板支座为弧形，支座上部非贯通纵筋呈放射状分布时，设计者应注明配筋间距的度量位置并加注“放射分布”四字。现在十六页，总共七十四页。悬挑板的注写方式根部厚度端部厚度现在十七页，总共七十四页。板原位标注——标注原则现在十八页，总共七十四页。读图现在十九页，总共七十四页。现在二十页，总共七十四页。三、有梁楼盖构造详图现在二十一页，总共七十四页。三、现浇有梁板标准构造详图注：图中中间支座为梁，当支座为钢筋砼墙、砌体墙、圈梁时，其构造相同。现在二十二页，总共七十四页。板在端部支座的锚固构造现在二十三页，总共七十四页。板在端部支座的锚固构造现在二十四页，总共七十四页。不等跨板上部贯通纵筋连接构造现在二十五页，总共七十四页。不等跨板上部贯通纵筋连接构造现在二十六页，总共七十四页。单双向板配筋示意现在二十七页，总共七十四页。单双向板配筋示意现在二十八页，总共七十四页。纵向钢筋非接触搭接构造现在二十九页，总共七十四页。悬挑板钢筋构造现在三十页，总共七十四页。悬挑板钢筋构造现在三十一页，总共七十四页。悬挑板钢筋构造现在三十二页，总共七十四页。无梁楼盖平法施工图现在三十三页，总共七十四页。无...
