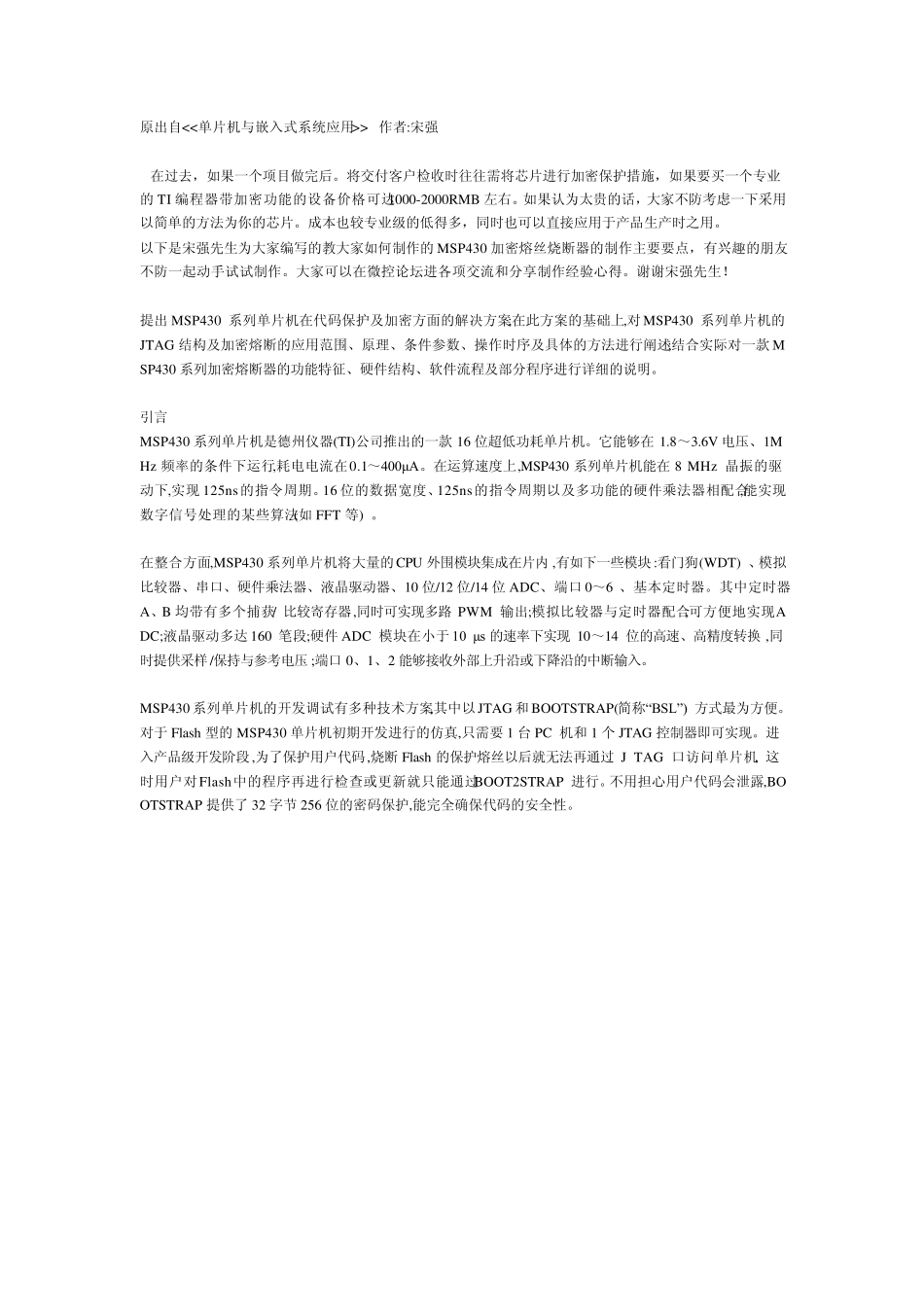

原出自<<单片机与嵌入式系统应用>> 作者:宋强 在过去，如果一个项目做完后。将交付客户检收时往往需将芯片进行加密保护措施，如果要买一个专业的 TI 编程器带加密功能的设备价格可达1000-2000RMB 左右。如果认为太贵的话，大家不防考虑一下采用以简单的方法为你的芯片。成本也较专业级的低得多，同时也可以直接应用于产品生产时之用。 以下是宋强先生为大家编写的教大家如何制作的 MSP430 加密熔丝烧断器的制作主要要点，有兴趣的朋友不防一起动手试试制作。大家可以在微控论坛进各项交流和分享制作经验心得。谢谢宋强先生！ 提出 MSP430 系列单片机在代码保护及加密方面的解决方案;在此方案的基础上,对MSP430 系列单片机的JTAG 结构及加密熔断的应用范围、原理、条件参数、操作时序及具体的方法进行阐述;结合实际对一款 MSP430 系列加密熔断器的功能特征、硬件结构、软件流程及部分程序进行详细的说明。 引言 MSP430 系列单片机是德州仪器(TI)公司推出的一款 16 位超低功耗单片机。它能够在 1.8～3.6V 电压、1MHz 频率的条件下运行,耗电电流在0.1～400μA。在运算速度上,MSP430 系列单片机能在 8 MHz 晶振的驱动下,实现 125ns的指令周期。16 位的数据宽度、125ns的指令周期以及多功能的硬件乘法器相配合,能实现数字信号处理的某些算法(如 FFT 等) 。 在整合方面,MSP430 系列单片机将大量的 CPU 外围模块集成在片内 ,有如下一些模块 :看门狗(WDT) 、模拟比较器、串口、硬件乘法器、液晶驱动器、10 位/12 位/14 位 ADC、端口 0～6 、基本定时器。其中定时器A、B 均带有多个捕获/ 比较寄存器,同时可实现多路 PWM 输出;模拟比较器与定时器配合,可方便地实现ADC;液晶驱动多达 160 笔段;硬件 ADC 模块在小于 10 μs 的速率下实现 10～14 位的高速、高精度转换 ,同时提供采样/保持与参考电压 ;端口 0、1、2 能够接收外部上升沿或下降沿的中断输入。 MSP430 系列单片机的开发调试有多种技术方案,其中以JTAG 和BOOTSTRAP(简称“BSL”) 方式最为方便。对于 Flash 型的 MSP430 单片机初期开发进行的仿真,只需要 1 台 PC 机和1 个 JTAG 控制器即可实现。进入产品级开发阶段,为了保护用户代码,烧断 Flash 的保护熔丝以后就无法再通过 J TAG 口访问单片机, 这时用户对Flash中的程序再进行检查或更新就只能通过BOOT2STRAP 进行。不用担心用户代码会泄露,BOOTSTRAP 提供了...
