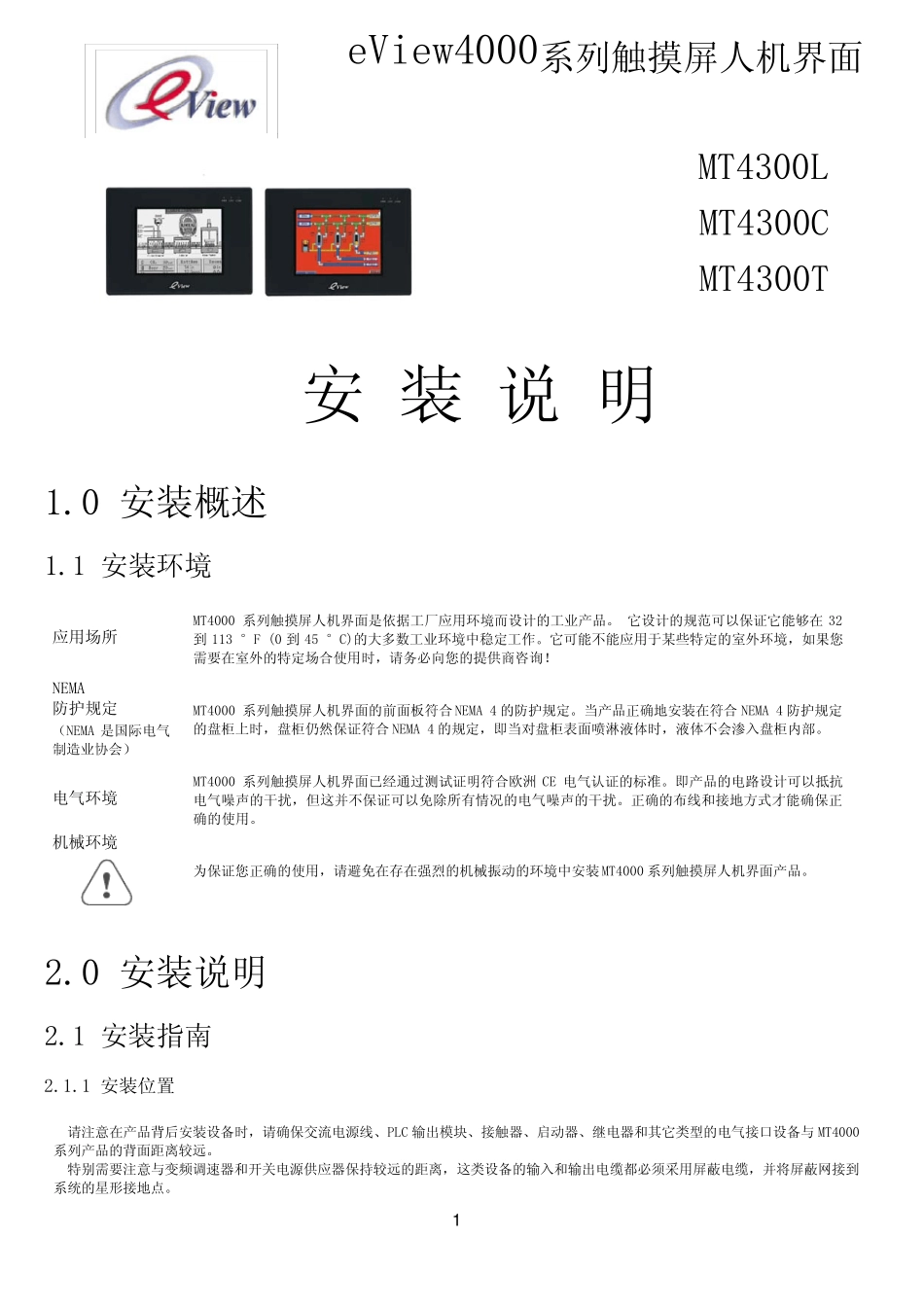

1 eView4000系列触摸屏人机界面 MT4300L MT4300C MT4300T 安 装 说 明 1.0 安装概述 1.1 安装环境 应用场所 MT4000 系列触摸屏人机界面是依据工厂应用环境而设计的工业产品。 它设计的规范可以保证它能够在32到113 °F (0 到45 °C)的大多数工业环境中稳定工作。它可能不能应用于某些特定的室外环境，如果您需要在室外的特定场合使用时，请务必向您的提供商咨询！ NEMA 防护规定 （NEMA 是国际电气制造业协会） MT4000 系列触摸屏人机界面的前面板符合 NEMA 4 的防护规定。当产品正确地安装在符合 NEMA 4 防护规定的盘柜上时，盘柜仍然保证符合 NEMA 4 的规定，即当对盘柜表面喷淋液体时，液体不会渗入盘柜内部。 电气环境 MT4000 系列触摸屏人机界面已经通过测试证明符合欧洲 CE 电气认证的标准。即产品的电路设计可以抵抗电气噪声的干扰，但这并不保证可以免除所有情况的电气噪声的干扰。正确的布线和接地方式才能确保正确的使用。 机械环境 为保证您正确的使用，请避免在存在强烈的机械振动的环境中安装MT4000 系列触摸屏人机界面产品。 2.0 安装说明 2.1 安装指南 2.1.1 安装位置 请注意 在产品背 后 安装设备 时，请确保交 流 电源 线、 PLC 输 出 模 块 、 接触器 、 启 动器 、 继 电器 和其 它类 型 的电气接口 设备 与 MT4000系列产品的背 面距 离 较 远 。 特别 需要注意 与 变 频 调 速 器 和开 关 电源 供应器 保持 较 远 的距 离 ，这类 设备 的输 入和输 出 电缆 都 必须 采 用屏蔽 电缆 ，并将 屏蔽 网 接到系统 的星 形 接地点 。 2 2.1.2 按 照 NEMA-4 标 准 安 装 盘 柜 细 节 MT4000 系 列 产 品 可 以 安 装 在 深 度 超 过 105 毫 米 的 盘 柜 中 ， 推 荐 您 安 装 在 盘 柜 的 前 面 板 上 ， 为 了 保 证 不 影 响 您 正 常地 打 开 盘 柜 的 前 面 板 ， 请 在 安 装 产 品 的 四 周 保 持 至 少25 毫 米 的 空 间 距 离 。 为 了 保 证 您 可 以 顺 畅 地 连 接 电 源 和 通讯 电 缆 ， 我 们 建 议 您 至 少 采 用 深 度 超 过 105 毫 米 的 盘 柜 。 NEMA-4 安 装 把 产 品 放 入 面 板 上 开 好 的 安 装 孔 中 ， 从 面 板 背...
