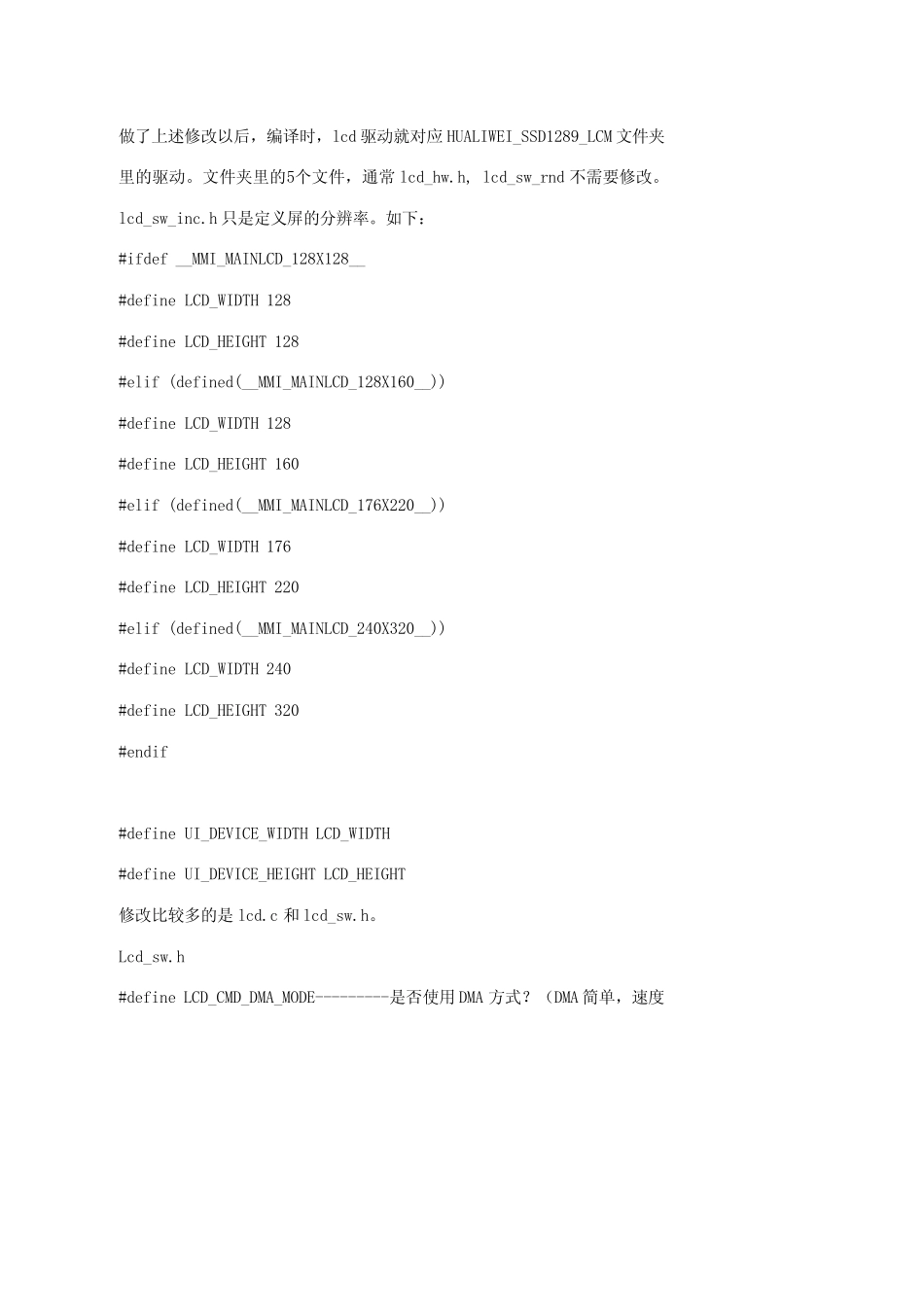

----------MTK6225一：LCD文件位于custom\drv\LCD以华立维的一款240X320的屏为例介绍如何添加LCD 驱动gprs.makLCD_MODULE = HUALIWEI_SSD1289_LCMMAIN_LCD_SIZE = 240X320OptionCOM_DEFS_FOR_HUALIWEI_SSD1289_LCM=HUALIWEI_SSD1289_LCMSSD1289COLOR_LCD TFT_MAINLCD QVGA_MAINLCD在custom\drv\LCD 添加HUALIWEI_SSD1289_LCM 文件夹，下面有5个文件。文件名 同 MTK 系 统 自 带 的（ lcd.c lcd_hw.h lcd_sw.h lcd_sw_inc.hlcd_sw_rnd.h）。HUALIWEI--------------屏的厂家SSD1289-----------------屏的驱动芯片LCM----------------------屏240X320-----------------屏的分辨率COLOR_LCD----------彩色TFT_MAINLCD-------屏的类型，对应的还有CSTN，OLED。目前主要是 TFTQVGA_MAINLCD----屏的分辨率做了上述修改以后，编译时，lcd 驱动就对应HUALIWEI_SSD1289_LCM 文件夹里的驱动。文件夹里的5个文件，通常 lcd_hw.h, lcd_sw_rnd 不需要修改。lcd_sw_inc.h 只是定义屏的分辨率。如下：#ifdef __MMI_MAINLCD_128X128__#define LCD_WIDTH 128#define LCD_HEIGHT 128#elif (defined(__MMI_MAINLCD_128X160__))#define LCD_WIDTH 128#define LCD_HEIGHT 160#elif (defined(__MMI_MAINLCD_176X220__))#define LCD_WIDTH 176#define LCD_HEIGHT 220#elif (defined(__MMI_MAINLCD_240X320__))#define LCD_WIDTH 240#define LCD_HEIGHT 320#endif#define UI_DEVICE_WIDTH LCD_WIDTH#define UI_DEVICE_HEIGHT LCD_HEIGHT修改比较多的是 lcd.c 和 lcd_sw.h。Lcd_sw.h#define LCD_CMD_DMA_MODE---------是否使用 DMA 方式？（DMA 简单，速度快，通过MTK 的寄存器进行操作，但灵活性差。非 DMA 方式，直接对地址操作，灵活性好，但速度会有影响。目前，一般都是用 DMA 方式）#define LCD_16BIT_MODE-----------------lcd 使用16位总线？（由硬件决定）#define LCD_SSD1289_CTRL_ADDR LCD_PARALLEL0_A0_LOW_ADDR#define LCD_SSD1289_DATA_ADDR LCD_PARALLEL0_A0_HIGH_ADDR#define MAIN_LCD_CMD_ADDR LCD_SSD1289_CTRL_ADDR#define MAIN_LCD_DATA_ADDR LCD_SSD1289_DATA_ADDR#define MAIN_LCD_OUTPUT_FORMAT LCM_16BIT_16_BPP_RGB565_1#define LCD_delay_SSD1289() \{\volatile kal_uint16 iI; \for (iI = 0; iI <0x20; iI++);\}#ifdef LCD_CMD_DMA_MODE-------------DMA...
