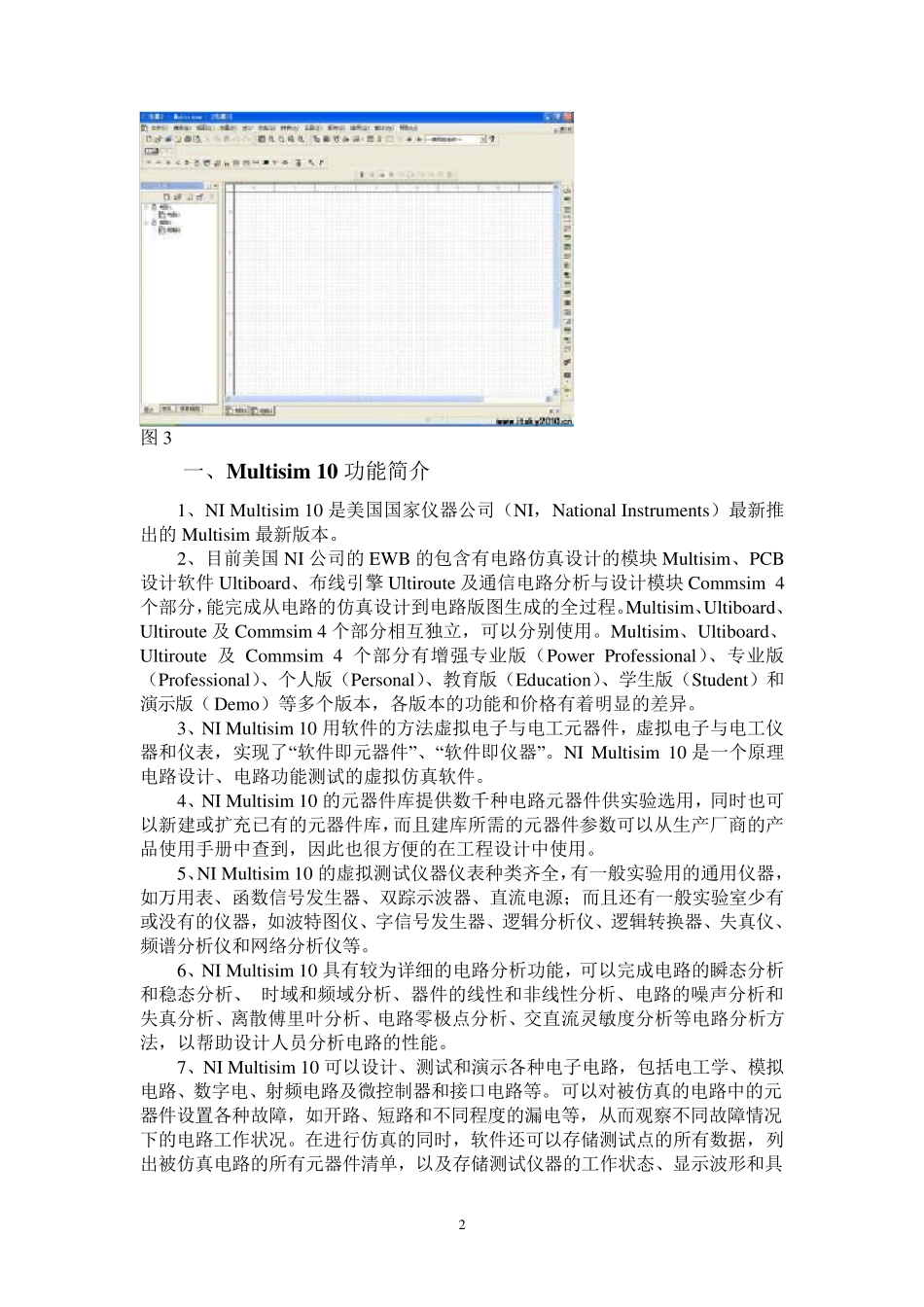

1 Mu ltisim 10 仿真入门讲义 1、启动操作，启动 Mu ltisim10 以后，出现以下界面，如图 1 所示。 图 1 2、Mu ltisim 10 打开后的界面如图 2 所示： 主要有菜单栏，工具栏，缩放栏，设计栏，仿真栏，工程栏，元件栏，仪器栏，电路图编辑窗口等部分组成。 图 2 3、选择文件/新建/原理图，即弹出图 3 所示的主设计窗口。 2 图3 一、Mu ltisim 10 功能简介 1、NI Multisim 10 是美国国家仪器公司（NI，National Instruments）最新推出的 Multisim 最新版本。 2、目前美国 NI 公司的 EWB 的包含有电路仿真设计的模块 Multisim、PCB设计软件 Ultiboard、布线引擎 Ultiroute 及通信电路分析与设计模块 Commsim 4个部分，能完成从电路的仿真设计到电路版图生成的全过程。Multisim、Ultiboard、Ultiroute 及 Commsim 4 个部分相互独立，可以分别使用。Multisim、Ultiboard、Ultiroute 及 Commsim 4 个部分有增强专业版（Pow er Professional）、专业版（Professional）、个人版（Personal）、教育版（Education）、学生版（Student）和演示版（Demo）等多个版本，各版本的功能和价格有着明显的差异。 3、NI Multisim 10 用软件的方法虚拟电子与电工元器件，虚拟电子与电工仪器和仪表，实现了“软件即元器件”、“软件即仪器”。NI Multisim 10 是一个原理电路设计、电路功能测试的虚拟仿真软件。 4、NI Multisim 10 的元器件库提供数千种电路元器件供实验选用，同时也可以新建或扩充已有的元器件库，而且建库所需的元器件参数可以从生产厂商的产品使用手册中查到，因此也很方便的在工程设计中使用。 5、NI Multisim 10 的虚拟测试仪器仪表种类齐全，有一般实验用的通用仪器，如万用表、函数信号发生器、双踪示波器、直流电源；而且还有一般实验室少有或没有的仪器，如波特图仪、字信号发生器、逻辑分析仪、逻辑转换器、失真仪、频谱分析仪和网络分析仪等。 6、NI Multisim 10 具有较为详细的电路分析功能，可以完成电路的瞬态分析和稳态分析、 时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等电路分析方法，以帮助设计人员分析电路的性能。 7、NI Multisim 10 可以设计、测试和演示各种电子电路，包括电工学、模拟电路、数字电、射频电路及微控制器和接口电路等。可以对被仿真的电路中的元器...
