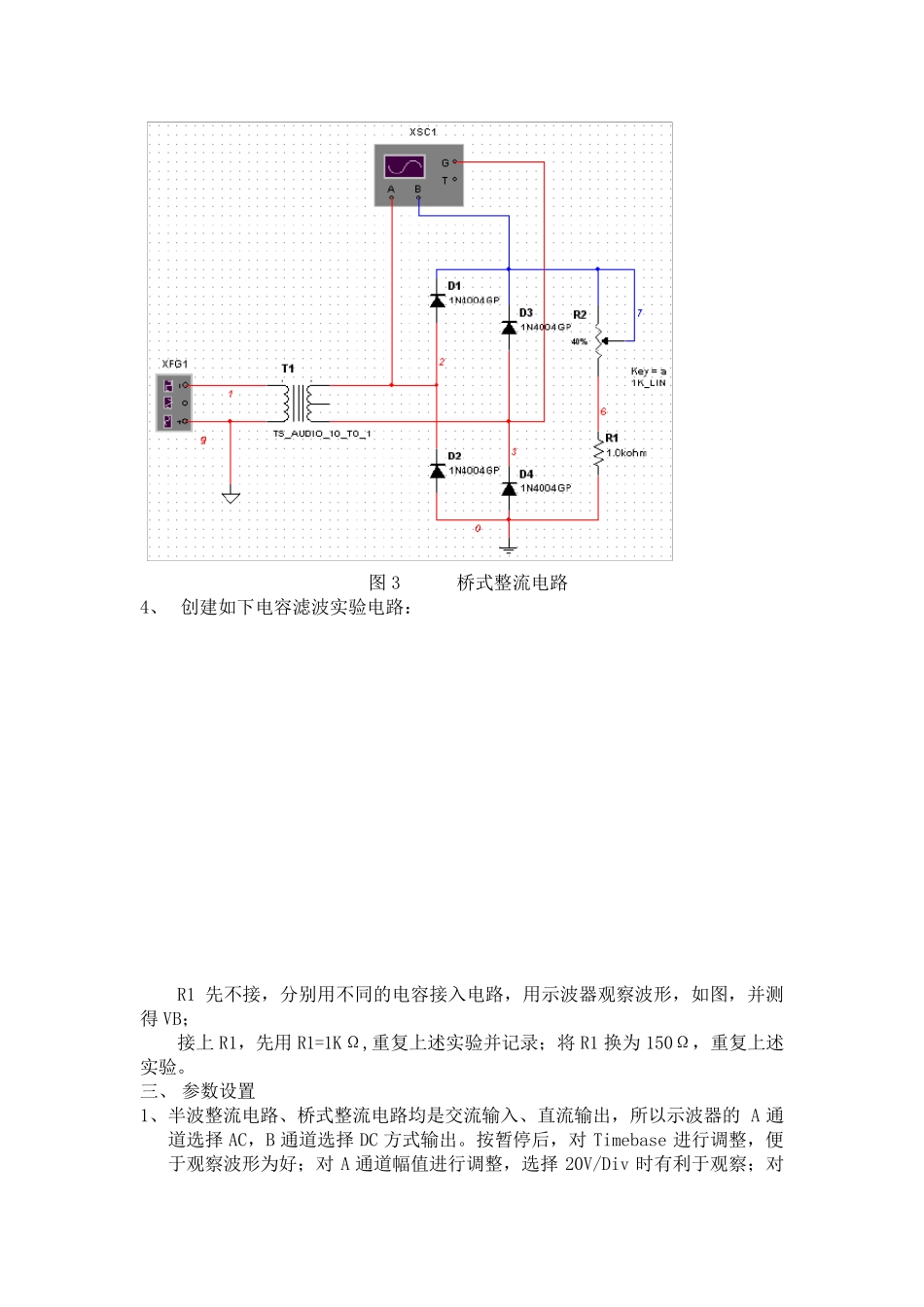

《EDA 电子设计》实验报告 实验名称 Multisim 仿真 学 院 自动化学院 专业班级 一、 实验目的 1 、 掌握 Multisim 电子电路仿真软件的使用,并能进行电路分析和仿真。 2 、 掌握组合逻辑电路的设计方法和多路选择器集成电路的使用,利用其实现逻辑电路的设计。 3 、 熟悉单相半波、全波、桥式整流电路。 4 、 观察了解电容滤波作用,并了解并联稳压电路。 二、 步骤 1 、 利用 Multisim 提供的元件及仪表进行设计,得到如下图 1 电路: 图 1 测试138译码器 2、 保存电路后,对电路进行调试和仿真:启动仿真开关,按 1,2,3 对 J3,J1,J2 进行开关调试,二进制对应的十进制指示灯会亮暗。实验结果保存为测试 138 译码器.msm 3、 画出半波整流电路、桥式整流电路,如图 2,、图 3,用示波器观察输入、输出的波形,如下图 4,图 5,并测的 VA=30V,VB=30V. 图 2 半波整流电路 图3 桥式整流电路 4、 创建如下电容滤波实验电路: R1 先不接,分别用不同的电容接入电路,用示波器观察波形,如图,并测得VB; 接上R1,先用R1=1KΩ,重复上述实验并记录;将 R1 换为 150Ω,重复上述实验。 三、 参数设置 1、半波整流电路、桥式整流电路均是交流输入、直流输出,所以示波器的A 通道选择 AC,B 通道选择 DC 方式输出。按暂停后,对 Timebase 进行调整,便于观察波形为好;对 A 通道幅值进行调整,选择 20V/Div 时有利于观察;对 B 通道同理,最后选择10V/Div 2、电容有平波作用,所以示波器的 A 通道选择AC,B 通道选择DC 方式输出。 四、 结果 1、半波整流电路(图 4) 2、桥式整流电路(图 5) 3、电容滤波电路 (1) R1 不接,接 C1 : R1 不接,接 C2 : (2) 接R1=1KΩ,C1 : 接R1=1KΩ,C2 : (3) R1=150Ω,接 C1 : R1=150Ω, C2 :
