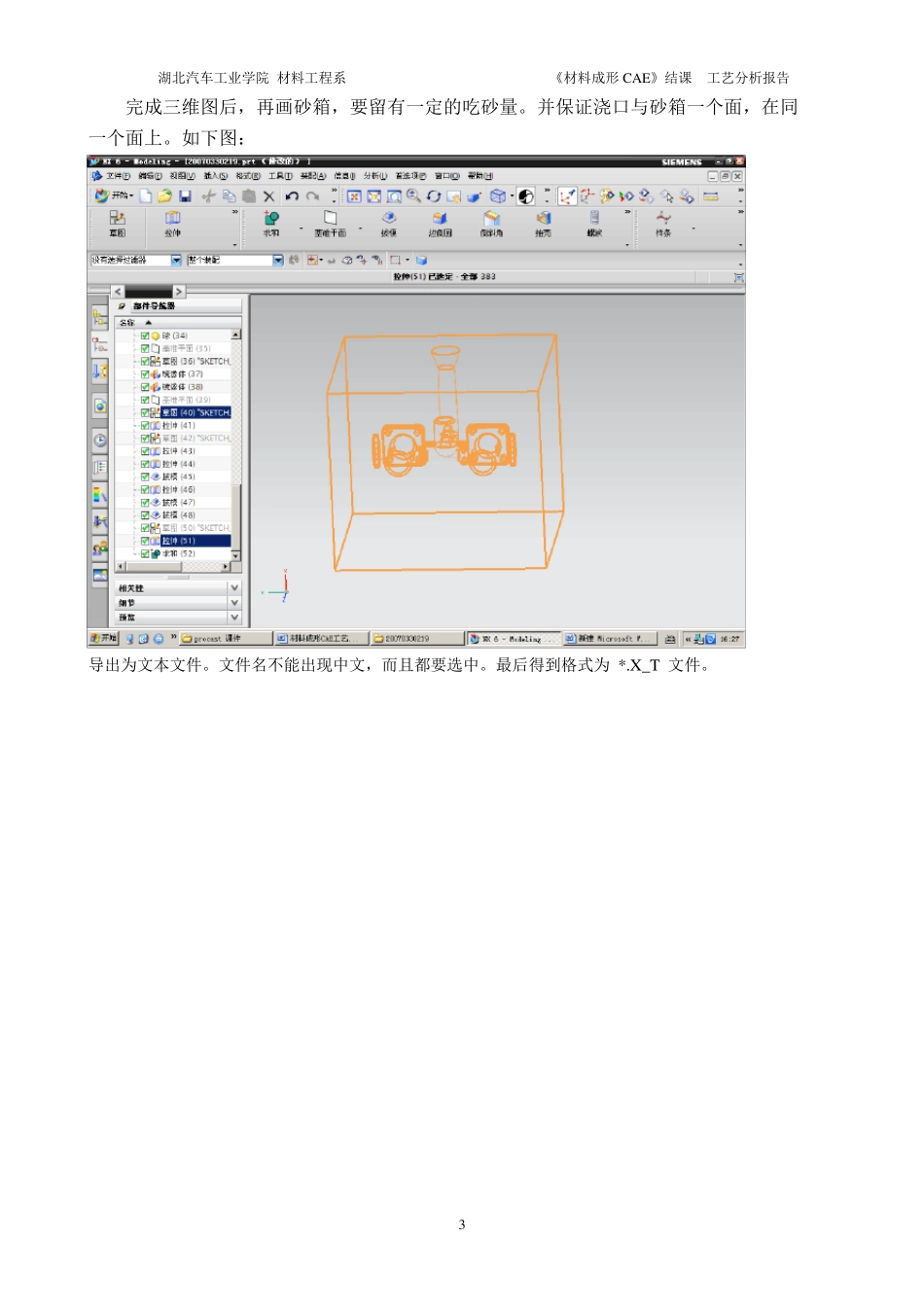

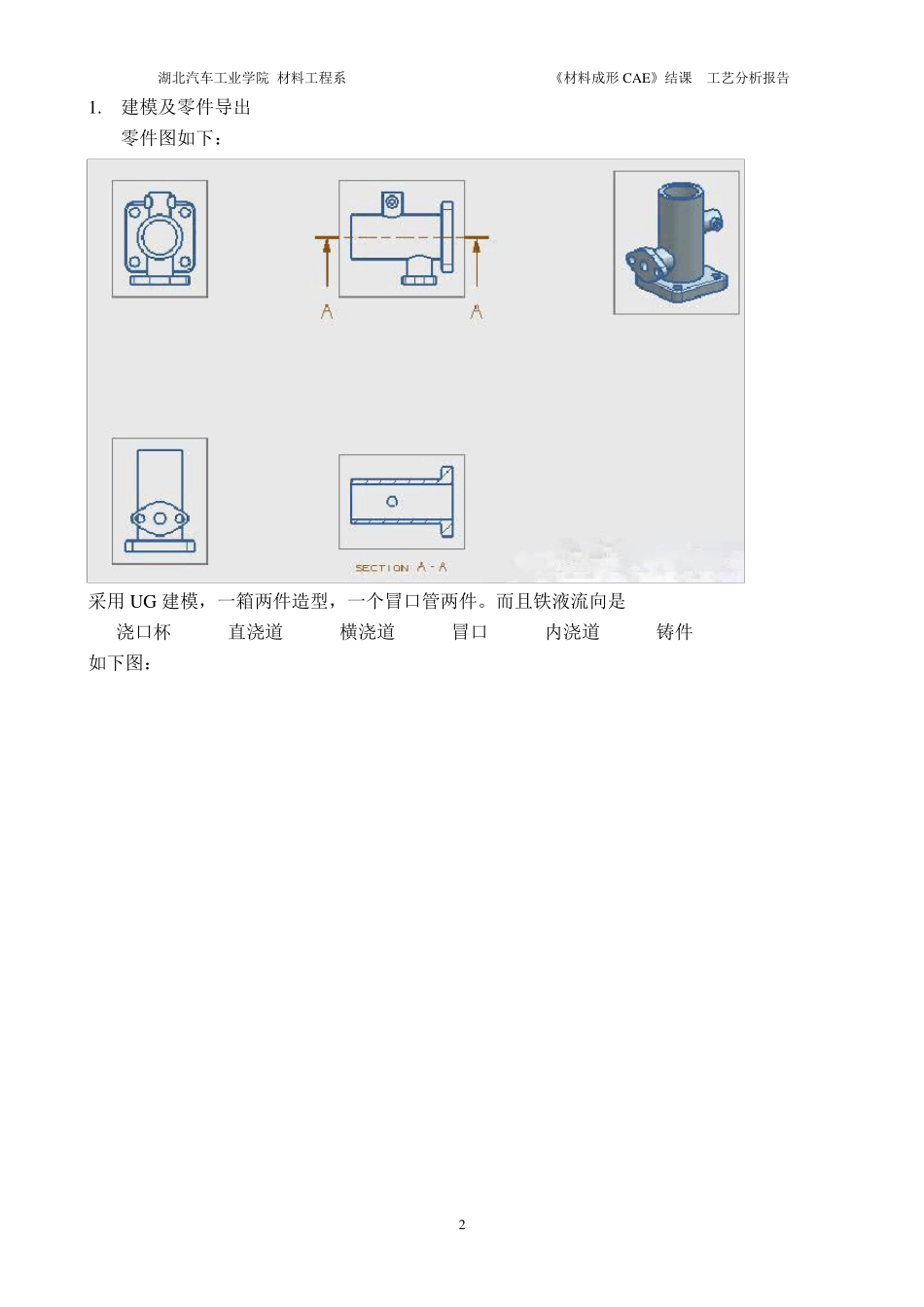

湖北汽车工业学院 材料成形CAE（铸造方向）结课 工艺分析报告 （2010-2011 第一学期） 题 目 基于 ProCAST 的铸件成型工艺分析 学生姓名： *** 学 号： *********** 班 级： T733-2 日 期： 2010.12.26 湖北汽车工业学院 材料工程系 《材料成形CAE》结课 工艺分析报告 2 1. 建模及零件导出 零件图如下： 采用UG 建模，一箱两件造型，一个冒口管两件。而且铁液流向是 浇口杯 直浇道 横浇道 冒口 内浇道 铸件 如下图： 湖北汽车工业学院 材料工程系 《材料成形CAE》结课 工艺分析报告 3 完成三维图后，再画砂箱，要留有一定的吃砂量。并保证浇口与砂箱一个面，在同一个面上。如下图： 导出为文本文件。文件名不能出现中文，而且都要选中。最后得到格式为 *.X_T 文件。 湖北汽车工业学院 材料工程系 《材料成形CAE》结课 工艺分析报告 4 将得到的*.X_T 文件导入procast ，进行网格划分，通常出现的问题有： ➢ 面网格划分时某些坏面无法划分 ➢ 面网格划分后有些角度问题 ➢ 体网格有内部交点 对于某些坏面无法划分，通常可以从meshcast 中修改，也可以从三维图中修改。 而角度问题如：Warning: Obtained BAD triangle(s) in Su rface#: 177, angle = 4.237 degrees 就可以进入体网格划分界面，找到坏了的节点，用 smooth All 命令即可修复。 由于我文件没有出现坏面 导入后先设置参数，单位：mm 公差：0.001 看如图出现了角度问题 湖北汽车工业学院 材料工程系 《材料成形 CAE》结课 工艺分析报告 5 即可修复角度： 如图修改好了坏角度 点击 湖北汽车工业学院 材料工程系 《材料成形 CAE》结课 工艺分析报告 6 此时，还是有问题，可以修改一下网格密度由 1.0 改为 0.4，可以解决问题 如图将砂箱和铸件分成两种材料： 改为 0.4 湖北汽车工业学院 材料工程系 《材料成形CAE》结课 工艺分析报告 7 即可进行体网格划分，划分前先要检查面网格，及内部节点。 如下图，即为体网格划分之后的图形 点击 湖北汽车工业学院 材料工程系 《材料成形 CAE》结课 工艺分析报告 8 Precast 中参数设置 虚拟模的建立： 找出最大最小值，菜单栏 在下面的虚拟模中输入上图中的数据 湖北汽车工业学院 材料工程系 《材料成形 CAE》结课 工艺分析报告 9 如图完成了虚拟模的建立 材料参数设置（沙箱材料和零件材料） 设置砂箱或铸件材...
