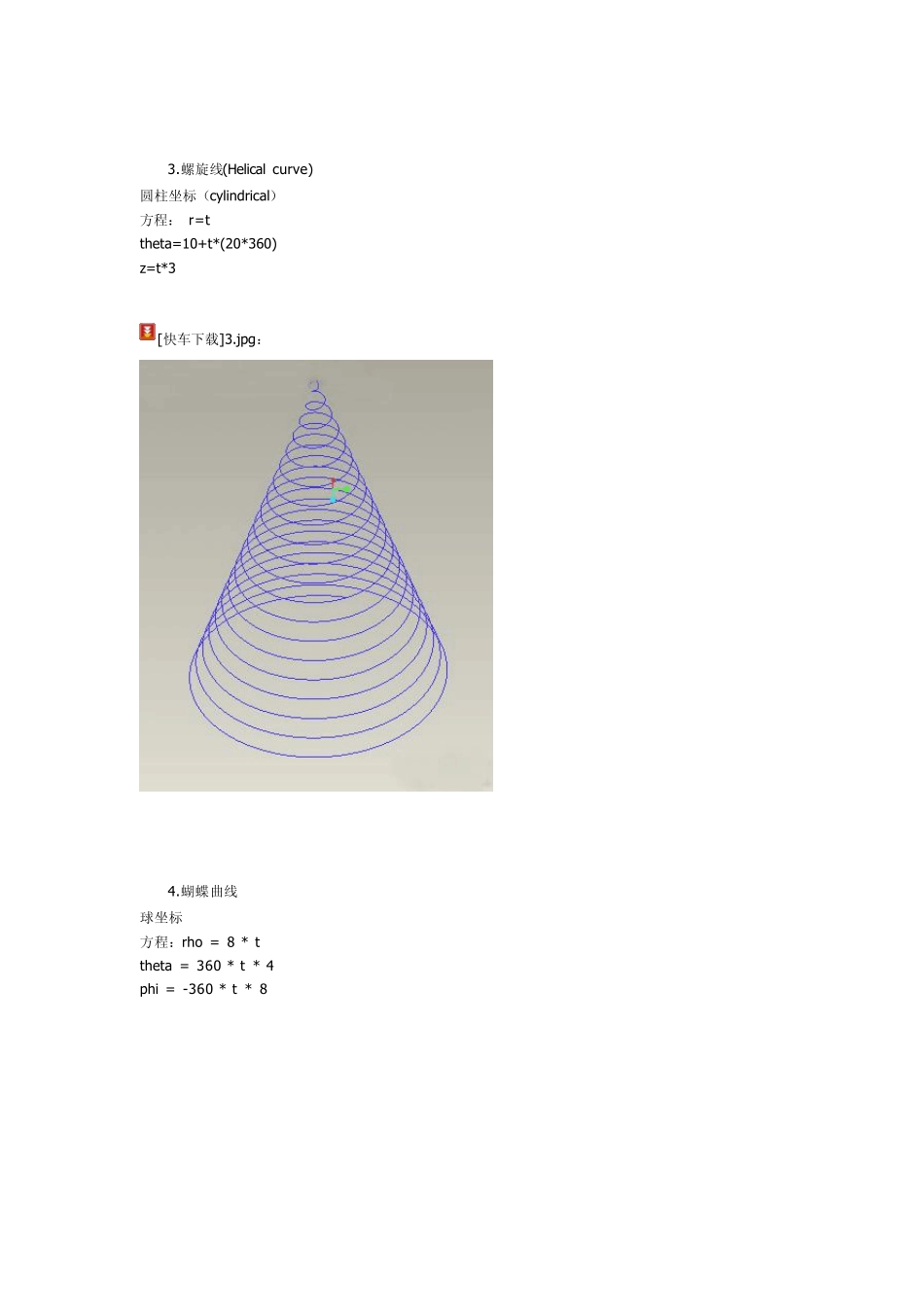

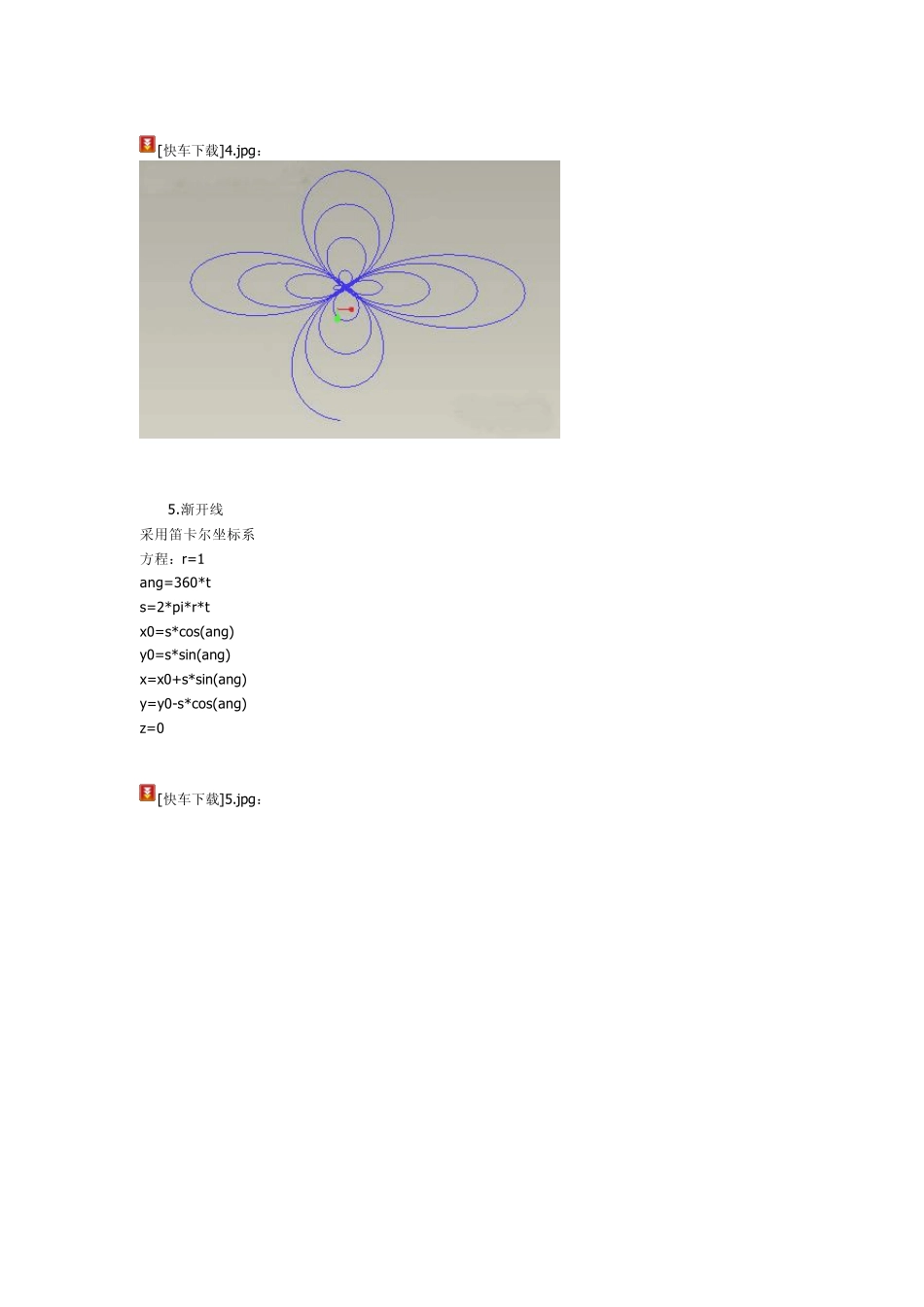

Pro/E 各种曲线方程集合 1.碟形弹簧 圓柱坐标 方程：r = 5 theta = t*3600 z =(sin(3.5*theta-90))+24*t [快车下载]1.jpg： 2.葉形线. 笛卡儿坐標标 方程：a=10 x=3*a*t/(1+(t^3)) y=3*a*(t^2)/(1+(t^3)) [快车下载]2.jpg： 3.螺旋线(Helical curve) 圆柱坐标（cylindrical） 方程： r=t theta=10+t*(20*360) z=t*3 [快车下载]3.jpg： 4.蝴蝶曲线 球坐标 方程：rho = 8 * t theta = 360 * t * 4 phi = -360 * t * 8 [快车下载]4.jpg： 5.渐开线 采用笛卡尔坐标系 方程：r=1 ang=360*t s=2*pi*r*t x0=s*cos(ang) y0=s*sin(ang) x=x0+s*sin(ang) y=y0-s*cos(ang) z=0 [快车下载]5.jpg： 6.螺旋线. 笛卡儿坐标 方程：x = 4 * cos ( t *(5*360)) y = 4 * sin ( t *(5*360)) z = 10*t [快车下载]6.jpg： 7.对数曲线 笛卡尔坐标系 方程：z=0 x = 10*t y = log(10*t+0.0001) [快车下载]7.jpg： 8.球面螺旋线 采用球坐标系 方程：rho=4 theta=t*180 phi=t*360*20 [快车下载]8.jpg： 9.双弧外摆线 卡迪尔坐标 方程： l=2.5 b=2.5 x=3*b*cos(t*360)+l*cos(3*t*360) Y=3*b*sin(t*360)+l*sin(3*t*360) [快车下载]9.jpg： 10.星行线 卡迪尔坐标 方程：a=5 x=a*(cos(t*360))^3 y=a*(sin(t*360))^3 [快车下载]10.jpg： 11.心脏线 圓柱坐标 方程：a=10 r=a*(1+cos(theta)) theta=t*360 [快车下载]11.jpg： 12.圆内螺旋线 采用柱座标系 方程：theta=t*360 r=10+10*sin(6*theta) z=2*sin(6*theta) [快车下载]12.jpg： 13.正弦曲线 笛卡尔坐标系 方程：x=50*t y=10*sin(t*360) z=0 [快车下载]13.jpg： 14.太阳线（这本来是做别的曲线的，结果做错了，就变成这样了） [快车下载]14.jpg： 15.费马曲线（有点像螺纹线） 数学方程：r＊r = a*a*theta 圓柱坐标 方程1: theta=360*t*5 a=4 r=a*sqrt(theta*180/pi) 方程2: theta=360*t*5 a=4 r=-a*sqrt(theta*180/pi) 由于Pro/e 只能做连续的曲线，所以只能分两次做 [快车下载]15.jpg： 16.Talbot 曲线 卡笛尔坐标 方程：theta=t*360 a=1.1 b=0.666 c=sin(theta) f=1 x = (a*a+f*f*c*c)*cos(theta)/a y = (a*a-2*f+f*f*c*c)*sin(theta)/b [快车下载]16.jpg： 17.4 叶线（一个方程做的，没有复制） [快车下载]17.jpg： 18.Rhodonea 曲线 采用笛卡...
