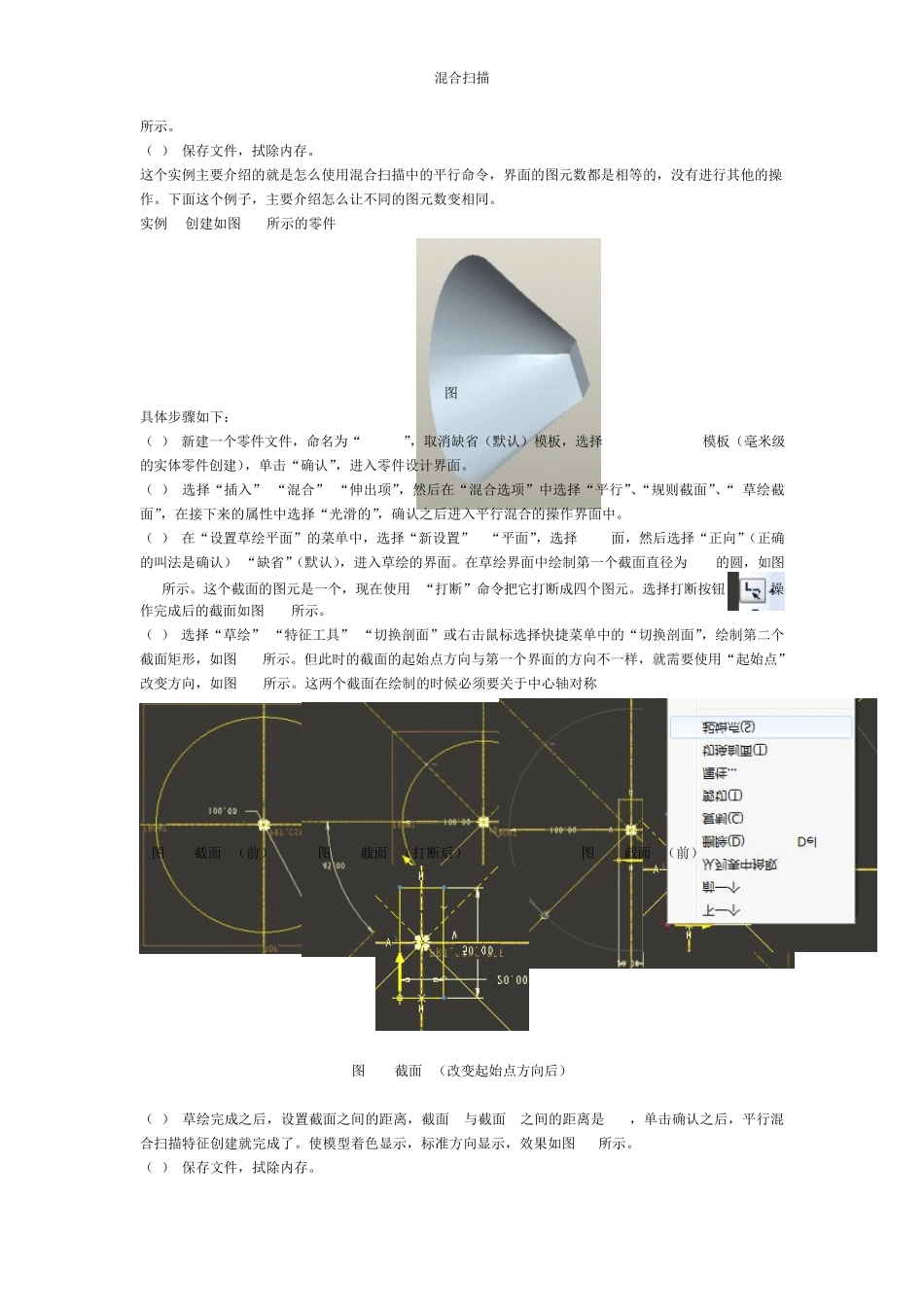

混合扫描创建混合扫描——作者 梁秦1混合扫描的初步认识混合扫面的特征主要是解决我们在创造截面上尺寸变化、形状变化上遇到的问题。下面先了解一下混合扫描特征的界面。关于曲面的混合扫描命令关于实体的混合扫描命令●“伸出项”：是通过混合特征创造出实体。●“薄板伸出项”：创造出具有厚度的曲面造型。●“切口”：在实体上切出具有混合扫描特征的形状。●“薄板切口”：在薄板上切出具有混合扫描特征的形状。●“曲面”：创造出曲面。●“曲面修剪”：通过两个以上的截面，运用混合扫描特征对原来的曲面进行修剪。●“薄曲面修剪”：对薄板曲面进行修剪，运用混合扫描特征命令。混合扫面特征是一种比较复杂的三维实体或曲面特征，通过两个以上的二维截面组成，并且可以设置该截面的过渡类型，其中包括“平行”、“旋转”和“一般”三种。创建混合扫描特征可以通过“插入”|“混合”|“伸出项”。完成这一操作后，系统会自动弹出“混合选项”菜单，如图 1-1所示。该菜单分成 3个区域：混合类型区、截面类型区和获得截面方法区，共有七个选项。图 1-1“混合选项菜单” 图 1-2“属性”菜单●“平行”：所有混合截面都位于剖面草绘的平面上。●“旋转的”：第二混合截面开始可以绕着 Y轴旋转，最大的旋转角度是 120o，每个截面都必须单独草绘并用截面坐标系对齐。●“一般”：第二个混合截面开始，可以绕着 X、Y、Z轴旋转，也需用一个截面坐标系对齐。●“规则截面”：特征截面通过草绘平面绘制。●“投影截面”：特征截面使用选定曲面上的截面投影。该命令只应用于平行混合。●“选取截面”：选取截面图元，该命令对平行混合无效。●“草绘截面”：草绘截面图元。混合扫描在选取了上述的命令菜单之后，系统弹出“属性”菜单，如图 1-2所示。该菜单分两个区域：连接方式区和终点类型区。●“直的”：设置截面与截面之间通过直线连接。●“光滑的”：设置界面与截面之间通过光滑连接。●“开放”：截面按照设定的角度进行旋转后，最后的截面和第一个截面不会相接。（使用于旋转特征）●“封闭的”：截面进行完旋转后，最后的截面和第一个截面相连接。（使用于旋转特征）在建立混合曲面特征时，无论采用任何形式，所有的混合截面必须具有相同的图元数，也就是相量的边，当边的数量不同时，可以通过如下方式解决。●使用草绘命令中的分割命令，将图元分断成相等数量的图元。●利用“混合顶点”命令，指定草绘截面的一个点作为一条边。具...
