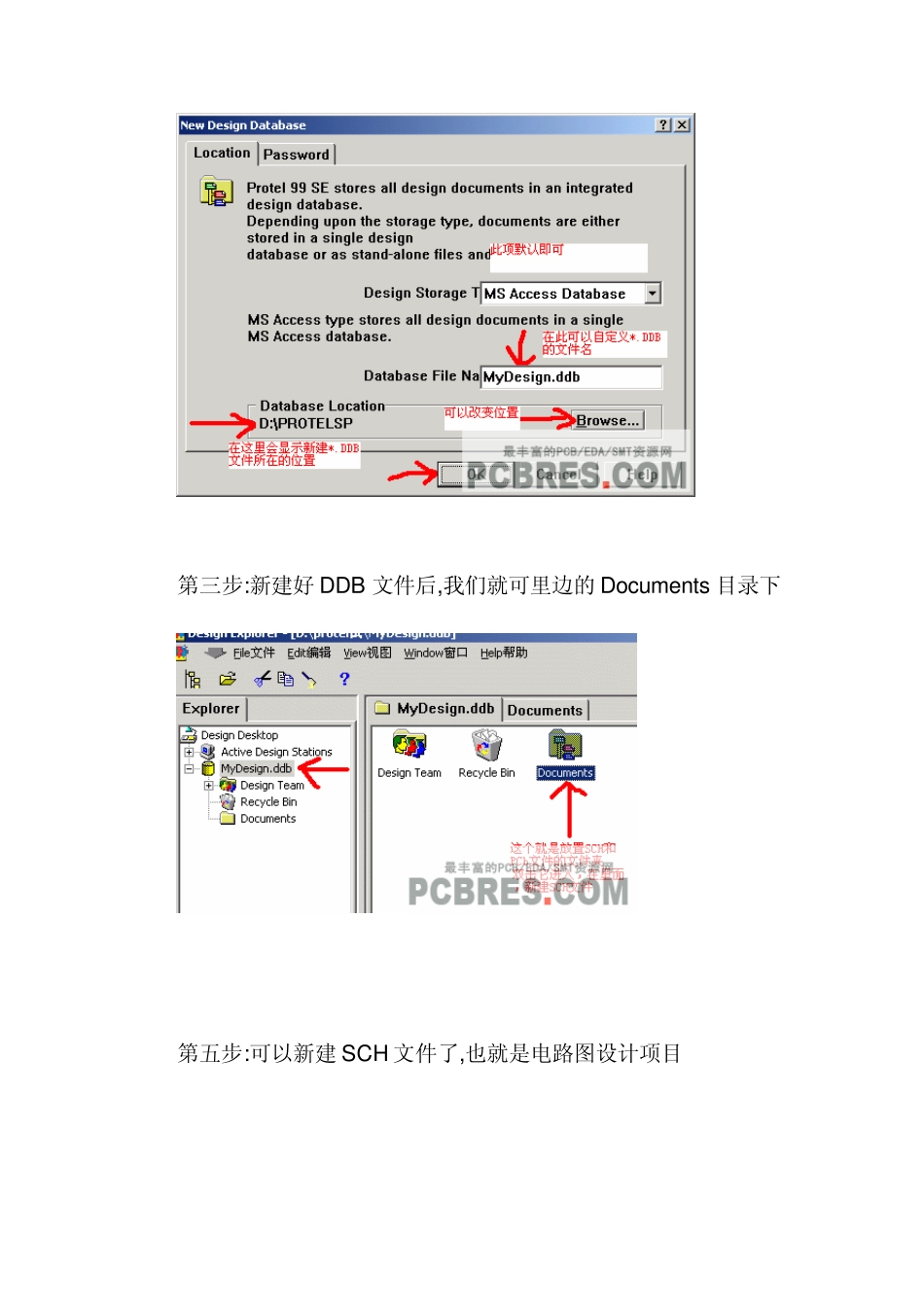

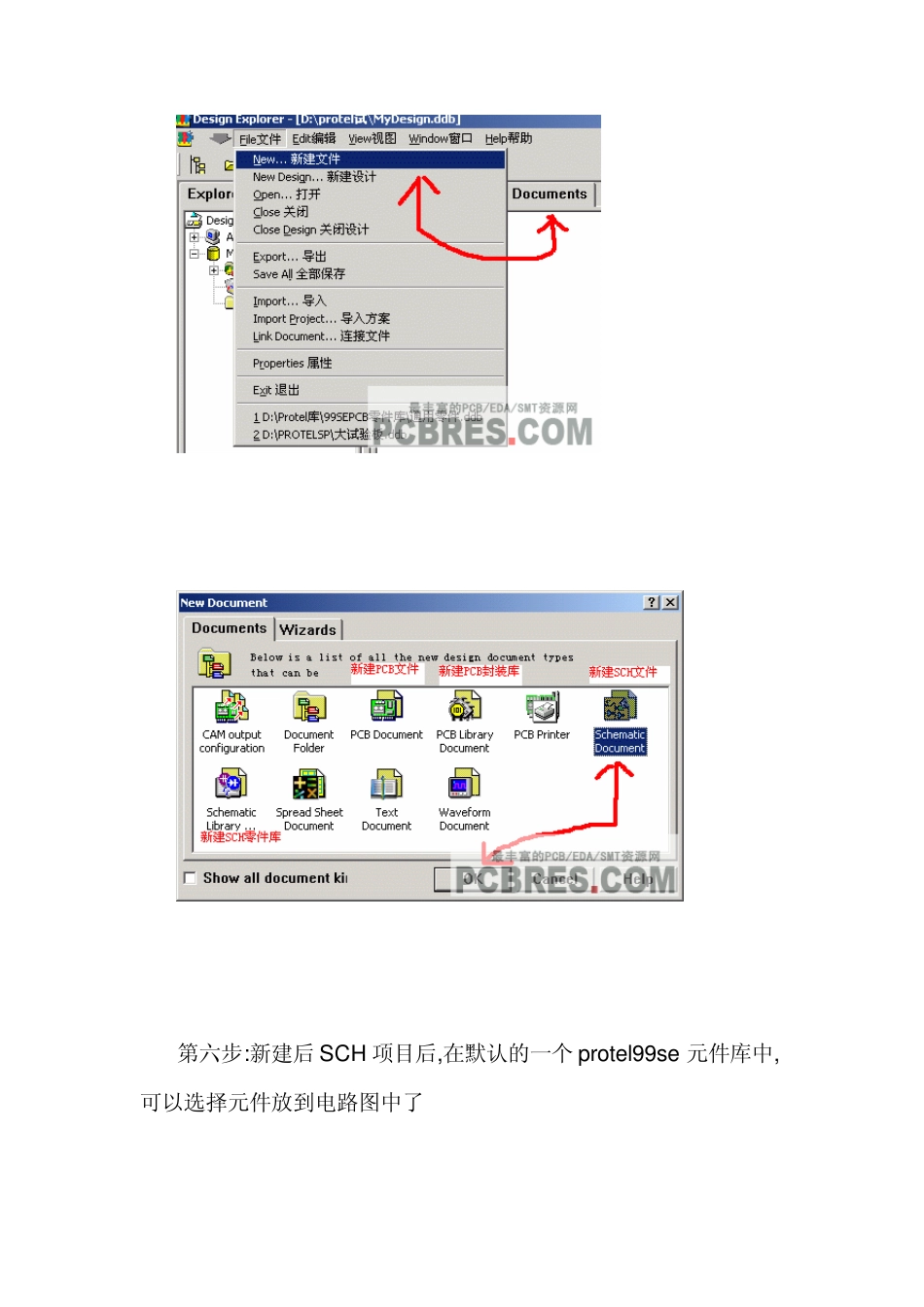

Protel99se 教程一:建立一个数据库文件 习 Protel99 SE 的第一步,是建立一个 DDB 文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的 DDB 数据库中的 一,打开 protel 99se 后,选择 file 菜单下的 new 菜单 第二步:选择新建的项目存放方式为 DDB 以及文件存放目录 第三步:新建好 DDB 文件后,我们就可里边的 Docu ments 目录下 第五步:可以新建 SCH 文件了,也就是电路图设计项目 第六步:新建后SCH 项目后,在默认的一个 protel99se 元件库中,可以选择元件放到电路图中了 第七步:我们也可以选择增加自己的元件库 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ Protel99se 教程二:使用protel99se 原理图绘制 使用protel99se 绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se 的界面的View 菜下,将visible Grid 选中或取消,可以选择是否显示网格. 下边我们绘制一个简单的原理图,使大家熟悉一下protel99se 的原理图操作,这个SCH 原理图的所有元件,都可以在我们默认的原件库中下载. 一 、将元件放进 SCH 原理图中，并且设计元件的属性 第二步：设计元件的属性，包括封装,名称，元件属性等 第三步：在protel99se 中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点 第四步：设点电源地 第五步：在protel99se 中，我们放好元件，设计是电源和接地后，我们就可以画线了 如上图所示，我们已经绘制了一个基本的 SCH 原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的 PCB 图形 Protel99se 教程三:新建 PCB 文件以及 PCB 基本设定 在上一课，我们绘制好 SCH 原理图后，在这一节课开始，我们介绍，如何将 SCH 转化成 PCB 文件，在这一节课，我们主要给大家讲解，如果新建 PCB 文件以及载入封装图. 第一步：在Docu ments 目录下，新建一个 PCB 文件，PCB 文件即是我们存放 PCB 电路的文件 第二步:在导航栏中，选择 Libraries 这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择 第三步...
