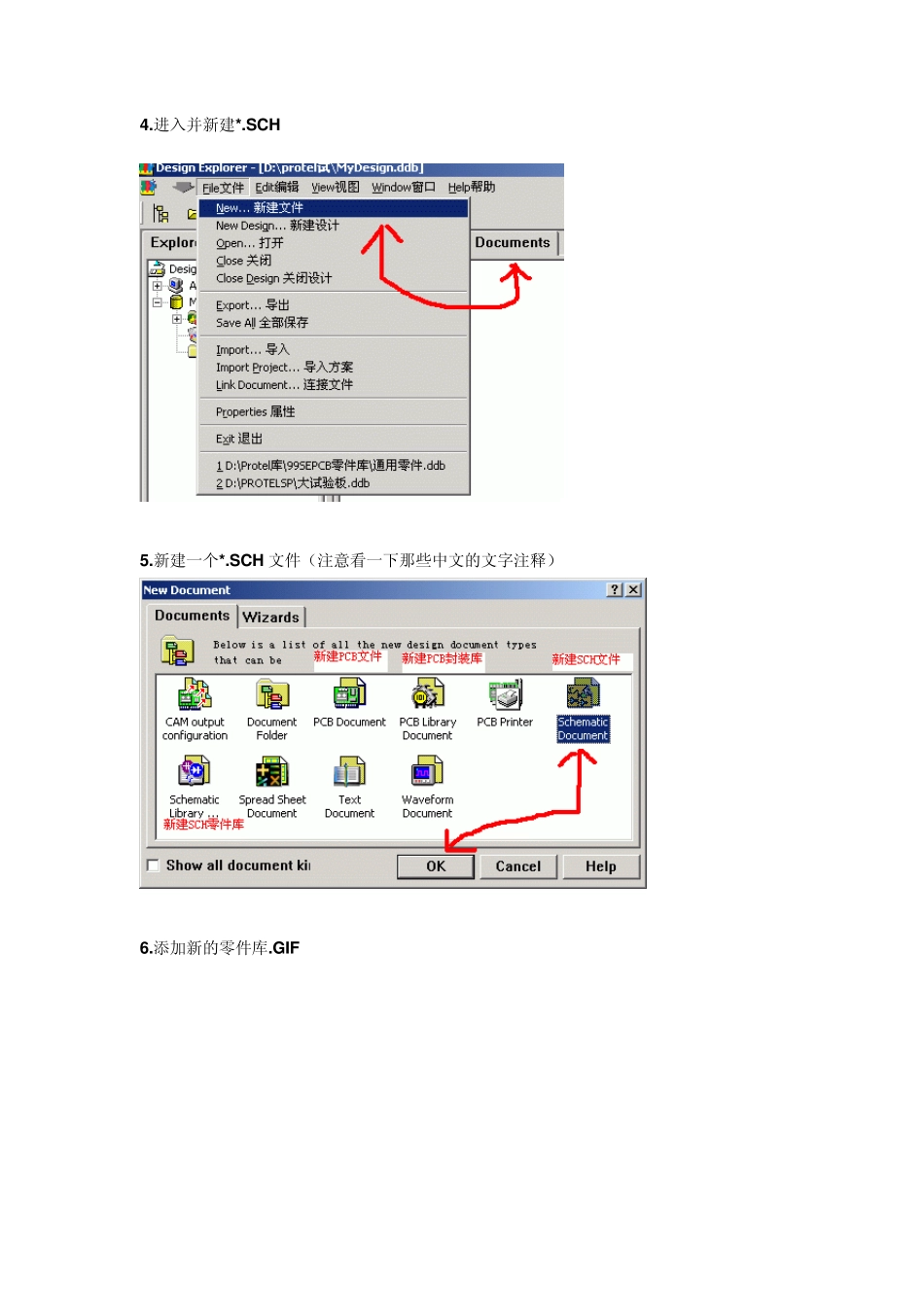

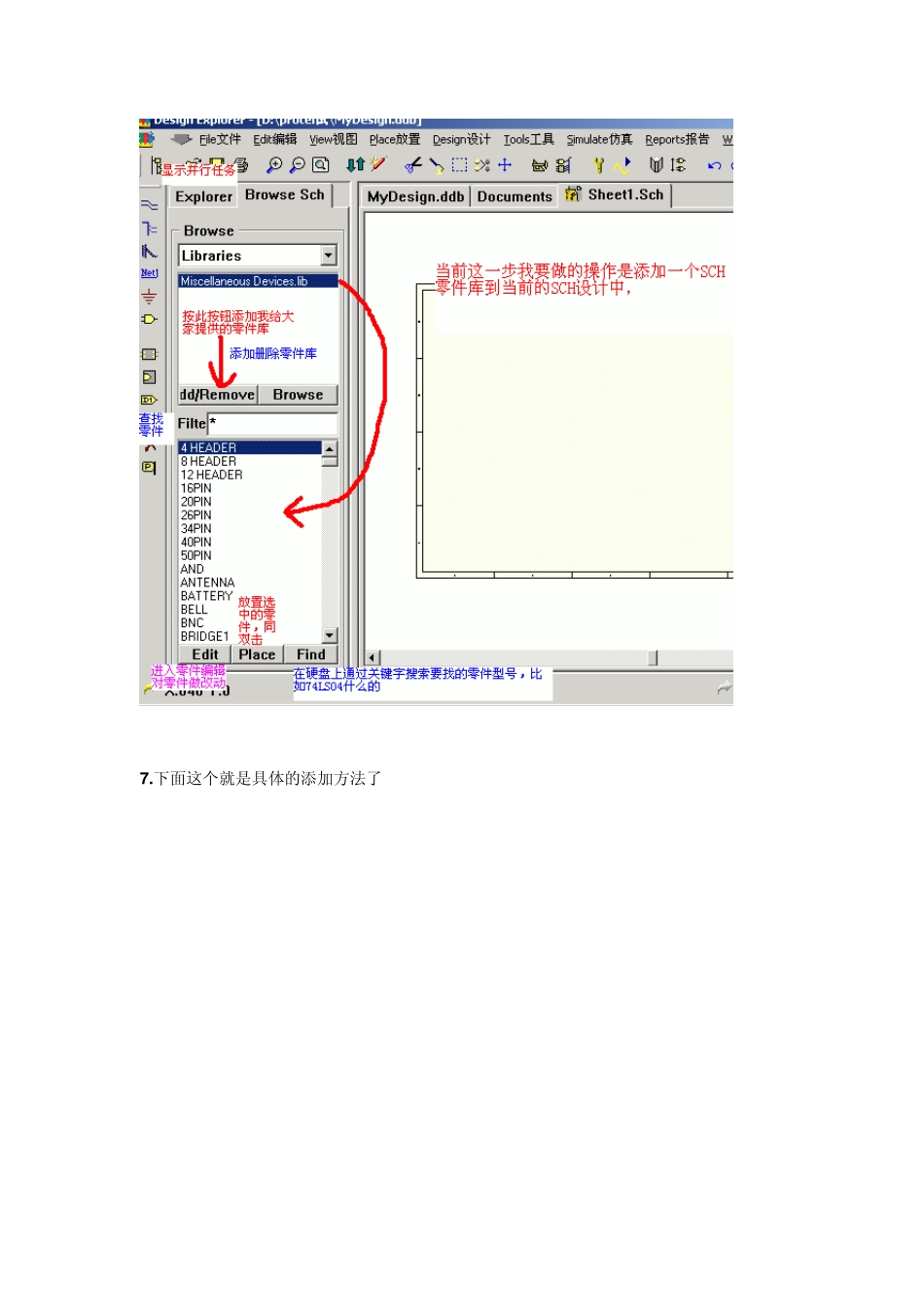

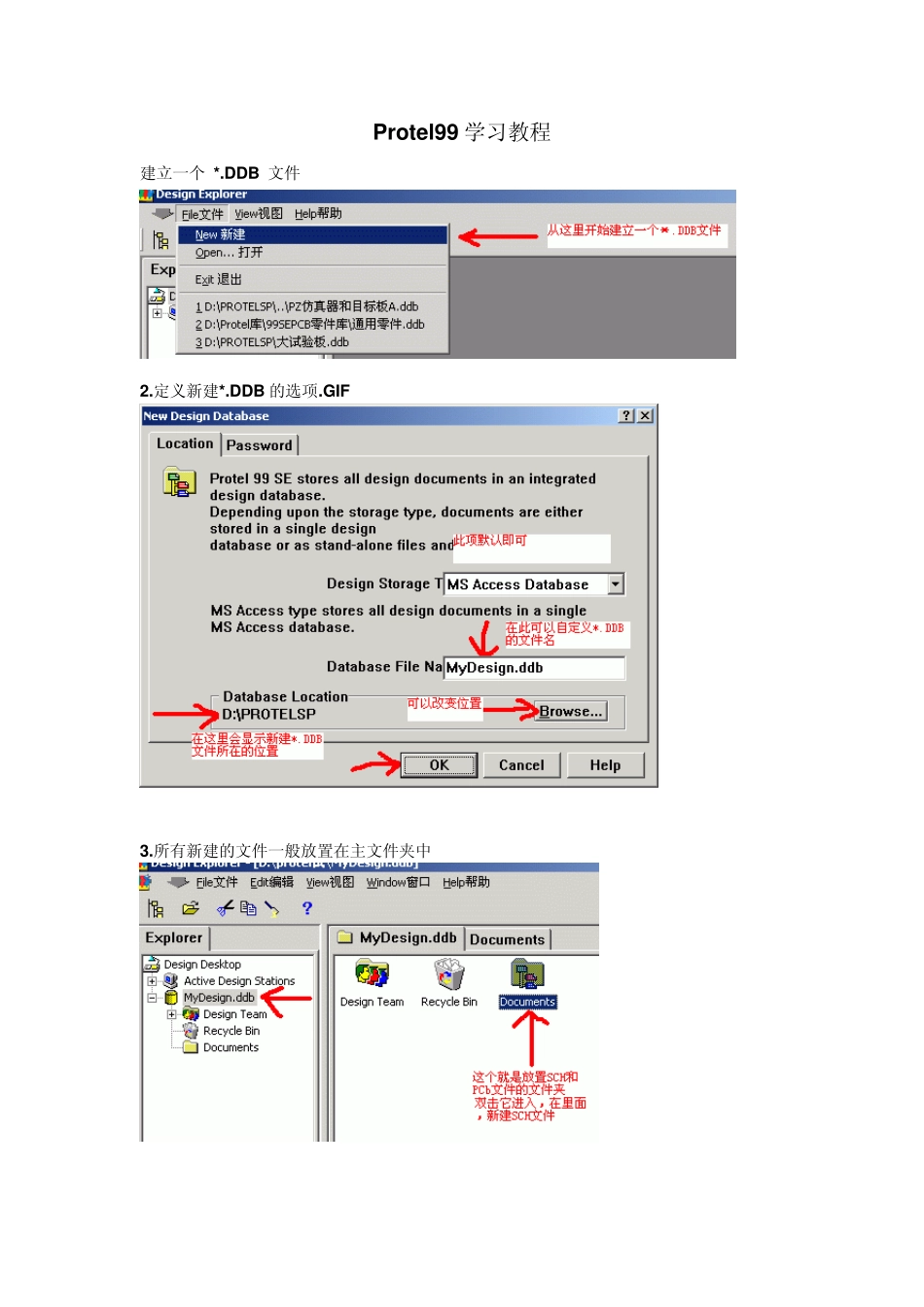

Protel99 学习教程 建立一个 *.DDB 文件 2.定义新建*.DDB 的选项.GIF 3.所有新建的文件一般放置在主文件夹中 4.进入并新建*.S CH 5.新建一个*.S CH 文件（注意看一下那些中文的文字注释） 6.添加新的零件库.GIF 7 .下面这个就是具体的添加方法了 首先要先设置一下，去掉讨厌的网格显示 在这里我们利用先前添加好的SCH 零件库做一个简单的SCH 格式原理图，然后进行自动布线 1. 如何调出 SCH 零件进行并且进行属性设置 2. 如何正确的设置SCH 零件的属性 3. 一个必须学会的操作，那就是网络标号的使用，SCH 可不是单纯的画图板 4. 电源地的设置，这可是整个电气系统的半边天了 5 . 连线工具，和网络标号的和网络标号左右一样，更直观一些，属于使用频率很高的工具 6.到这里我们就已经画好一个简单的电子电路原理图了，它具备了电源、负载、电气连接关系，三个最基本的要素，下面我们来看看如何把它快速的变成 PCB 电路板！>> 1. 先看看 SCH 中都有什么零件 2. 就是这个选项了,一个革命性的强大功能 3. 注意看一下中文注释 4. 如果遇到这个问题,说明 SCH 的里面还存在小的问题,注意看中文注释 5 . 这是成功导入后的显示方面的一些技巧 6. 一些常用的技巧,补充一点,如要旋转元件的话,只要用鼠标按住元件然后按压键盘“空格键”即可 7. 画一个 PCB 的外型框 8. 做一个自己要的外型框，然后把 PCB 零件封装移动到里面去 到了这里，我们就可以进入自动布线的操作了>> 1. 可以先看看尺寸是不是合适 2 . 对元件进行一下布局,就是用鼠标拖动元件而已,键盘的“空格键”负责翻转元件 3 . 自动布线之前要校验一下，看看是不是有错误！ 4 . 可以开始自动布线了 5. 这是自动布线之前的最后一步 6. 自动布线完成了，到这里你已经完成了对 PROTEL99SE 的一次快速穿越！ 下一步我们来看看 SCh零件库中零件是如何创建出来的 1. 先来打开 SCH 文件，选中教学提供的那个 SCH 零件库，然后选编辑，进入 SCH 零件编辑器 2. 在这个现有的库中新建一个SCH 零件 3. 先以做一个SCH 电阻零件为例子说明一下，请注意看图中所有的中文注释！ 4. 要注意SCH 零件的管脚的电气连接有效点是有讲究的！仔细看一下下面这个图，注意看中文注释 5. 用这个方法可以给零件库中的零件改名字 6. 最后是保存你的所有劳动成果，要提取的你的新零件需要重新启动PROTEL99SE 到这里，我们...
