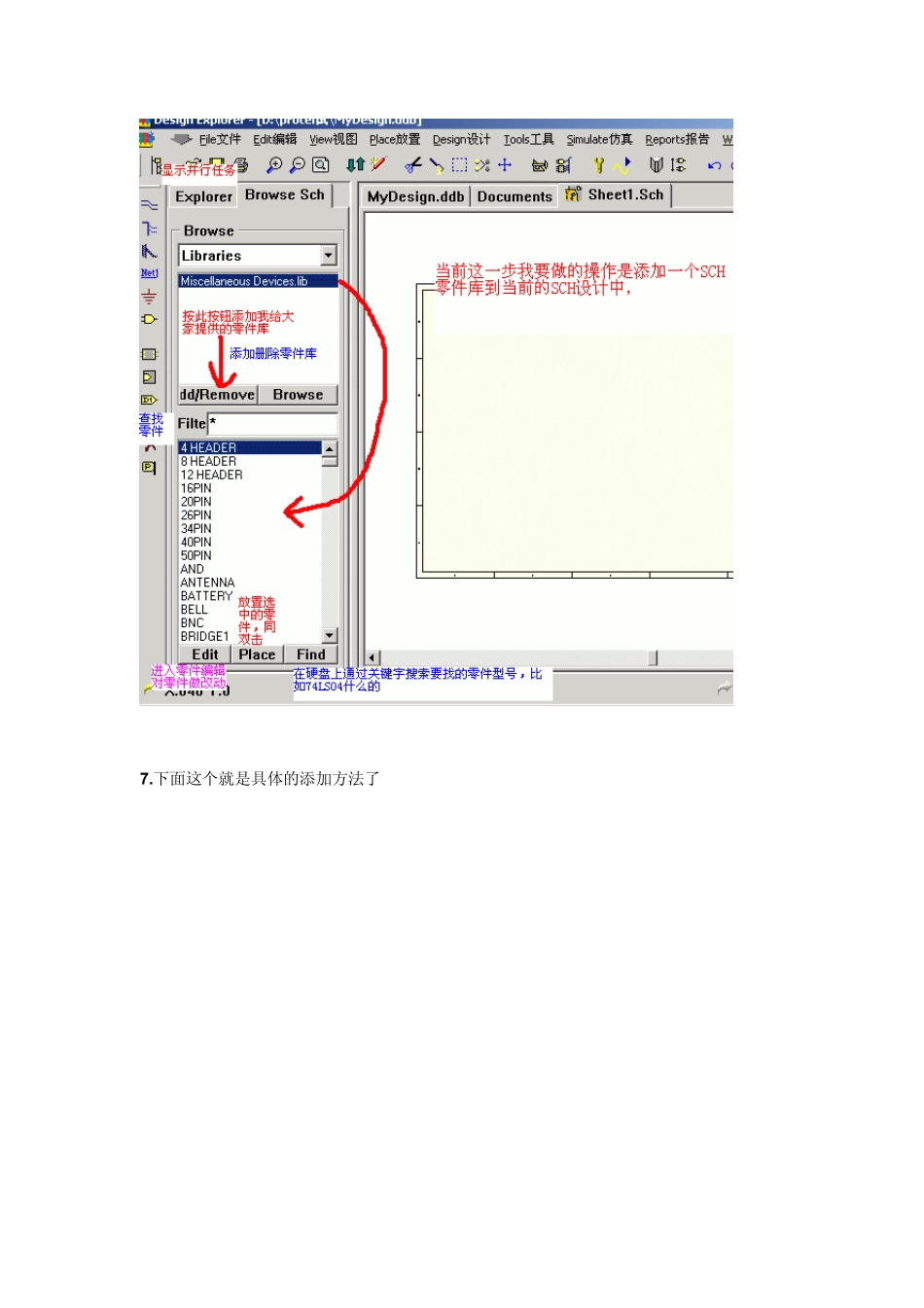

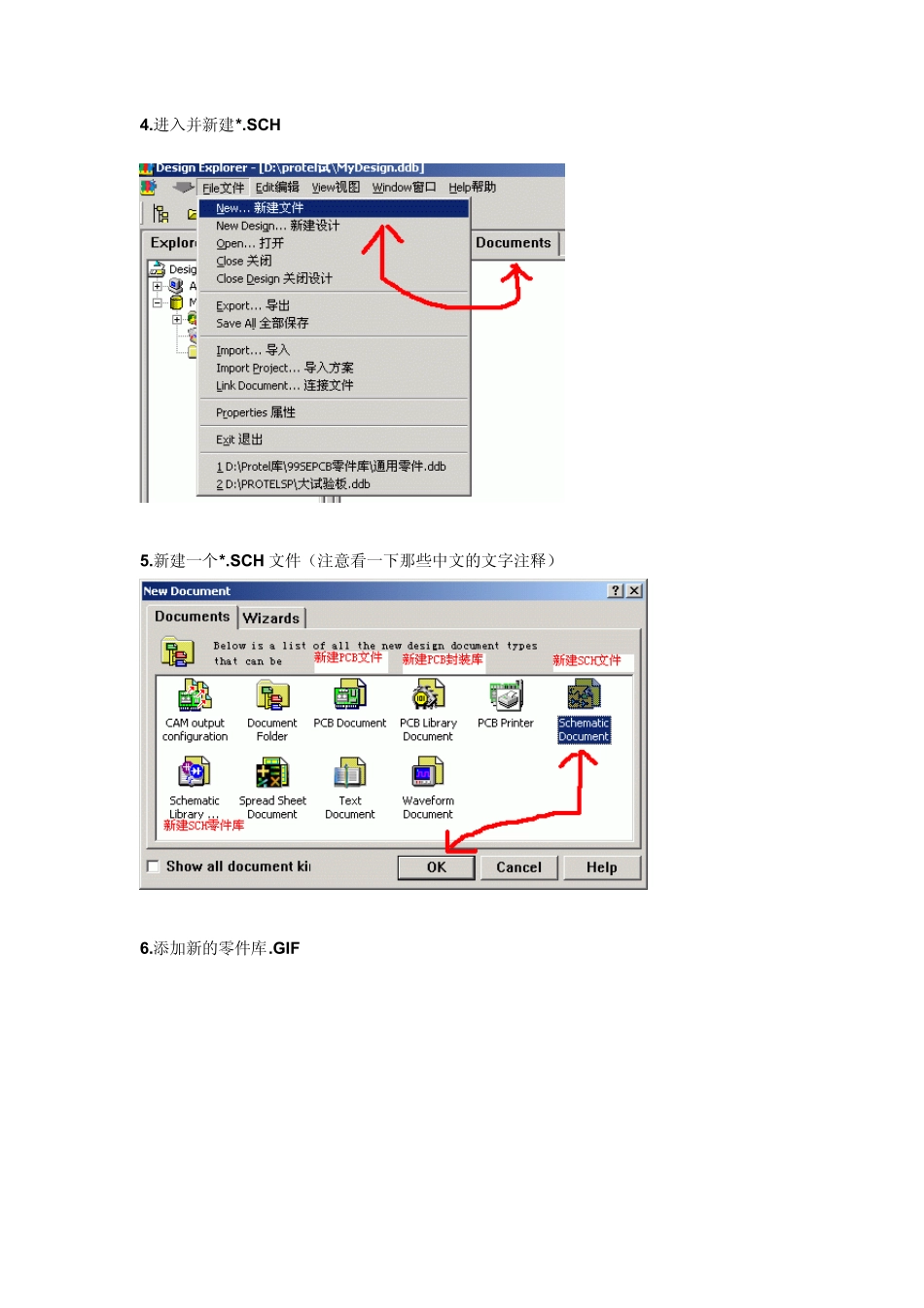

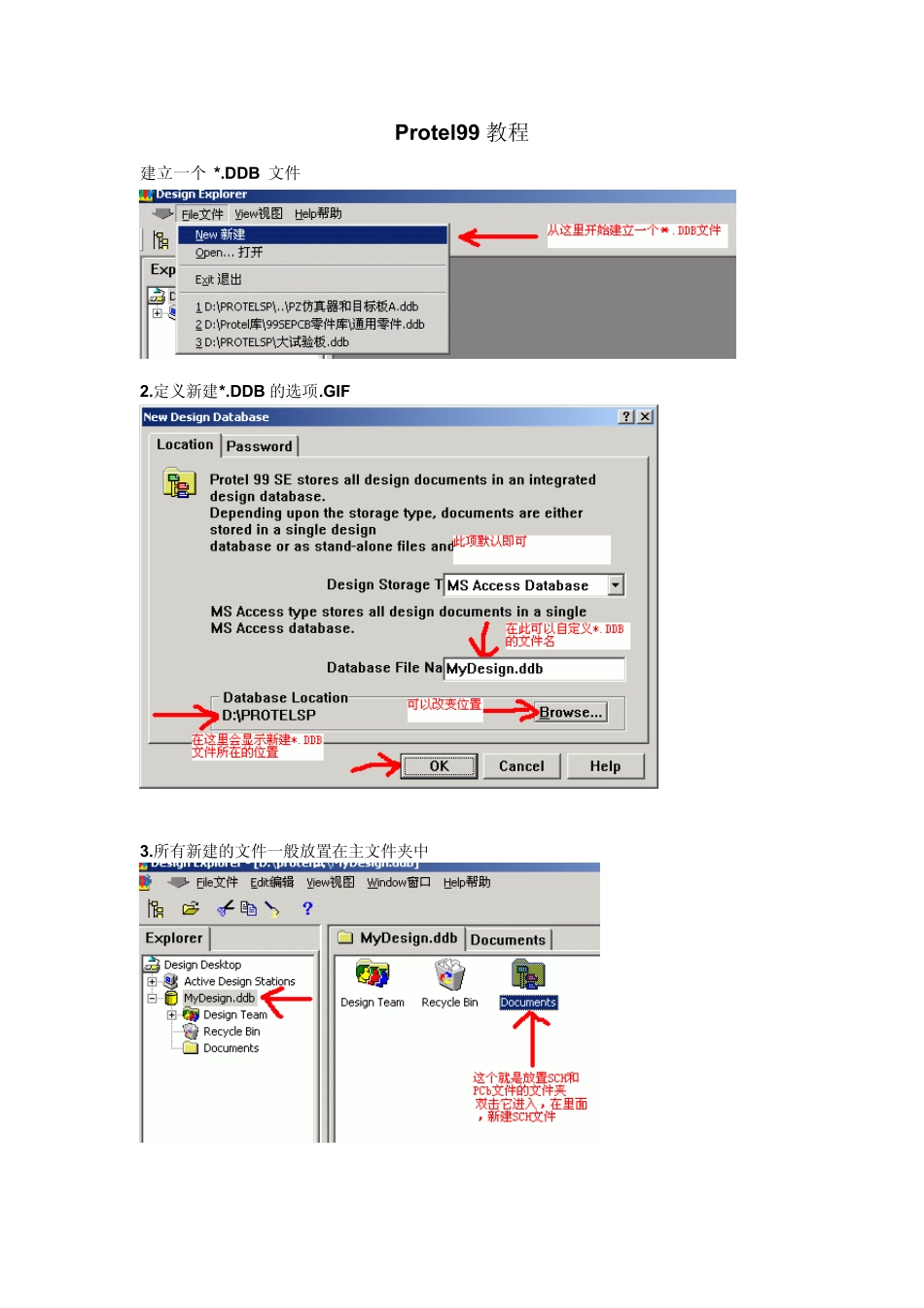

Protel99 教程 建立一个 *.DDB 文件 2.定义新建*.DDB 的选项.GIF 3.所有新建的文件一般放置在主文件夹中 4.进入并新建*.S CH 5.新建一个*.S CH 文件（注意看一下那些中文的文字注释） 6.添加新的零件库.GIF 7 .下面这个就是具体的添加方法了 首先要先设置一下，去掉讨厌的网格显示 在这里我们利用先前添加好的SCH 零件库做一个简单的SCH 格式原理图，然后进行自动布线 1. 如何调出 SCH 零件进行并且进行属性设置 2. 如何正确的设置SCH 零件的属性 3. 一个必须学会的操作，那就是网络标号的使用，SCH 可不是单纯的画图板 4. 电源地的设置，这可是整个电气系统的半边天了 5 . 连线工具，和网络标号的和网络标号左右一样，更直观一些，属于使用频率很高的工具 6.到这里我们就已经画好一个简单的电子电路原理图了，它具备了电源、负载、电气连接关系，三个最基本的要素，下面我们来看看如何把它快速的变成 PCB 电路板！>> 1. 先看看 SCH 中都有什么零件 2. 就是这个选项了,一个革命性的强大功能 3. 注意看一下中文注释 4. 如果遇到这个问题,说明 SCH 的里面还存在小的问题,注意看中文注释 5 . 这是成功导入后的显示方面的一些技巧 6. 一些常用的技巧,补充一点,如要旋转元件的话,只要用鼠标按住元件然后按压键盘“空格键”即可 7. 画一个 PCB 的外型框 8. 做一个自己要的外型框，然后把 PCB 零件封装移动到里面去 到了这里，我们就可以进入自动布线的操作了>> 1. 可以先看看尺寸是不是合适 2. 对元件进行一下布局,就是用鼠标拖动元件而已,键盘的“空格键”负责翻转元件 3 . 自动布线之前要校验一下，看看是不是有错误！ 4 . 可以开始自动布线了 5. 这是自动布线之前的最后一步 6. 自动布线完成了，到这里你已经完成了对 PROTEL99SE 的一次快速穿越！ 下一步我们来看看 SCh零件库中零件是如何创建出来的 1. 先来打开SCH 文件，选中教学提供的那个 SCH 零件库，然后选编辑，进入 SCH 零件编辑器 2. 在这个现有的库中新建一个SCH 零件 3. 先以做一个SCH 电阻零件为例子说明一下，请注意看图中所有的中文注释！ 4. 要注意SCH 零件的管脚的电气连接有效点是有讲究的！仔细看一下下面这个图，注意看中文注释 5. 用这个方法可以给零件库中的零件改名字 6. 最后是保存你的所有劳动成果，要提取的你的新零件需要重新启动PROTEL99SE 到这里，我们已经学会...
