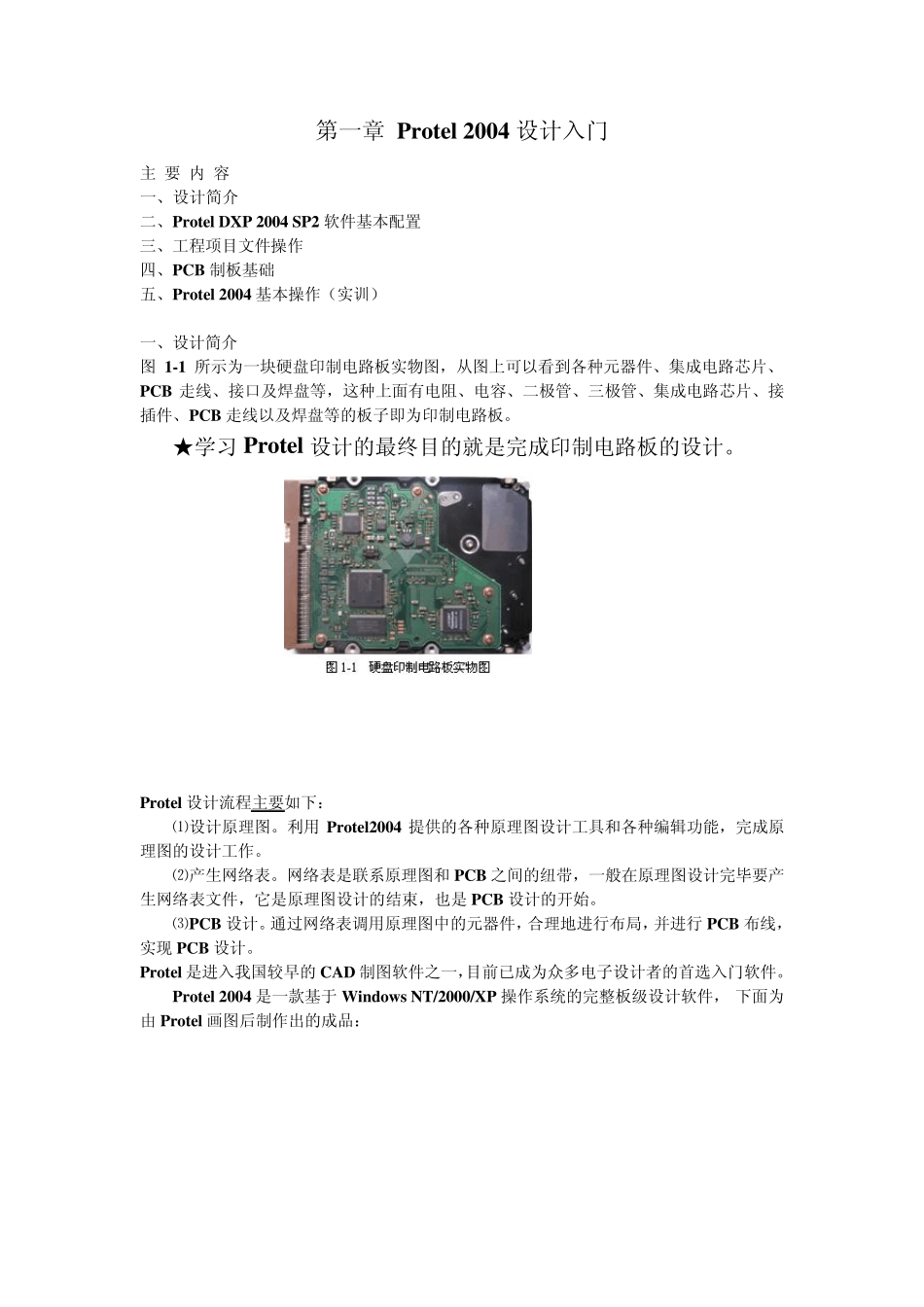

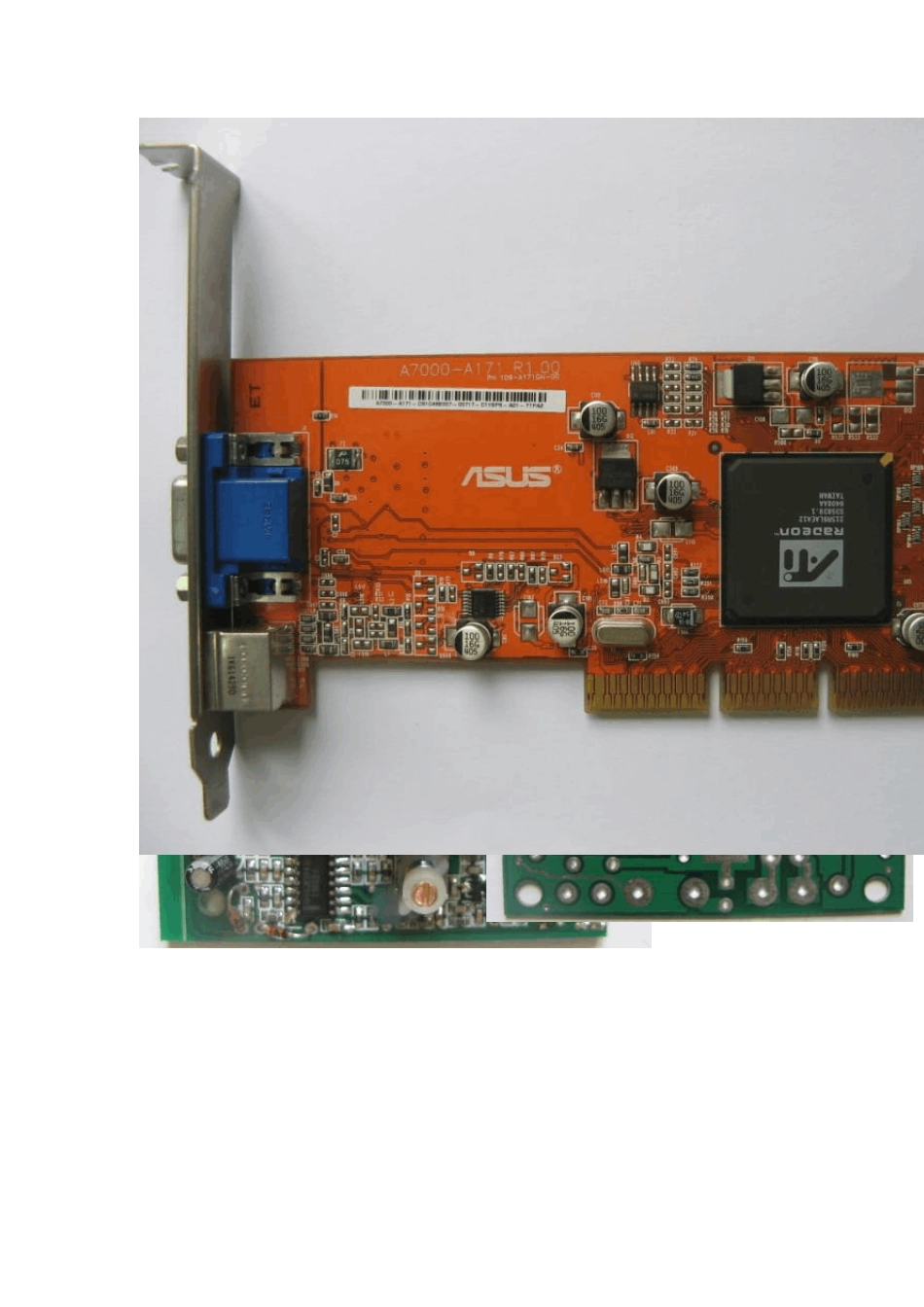

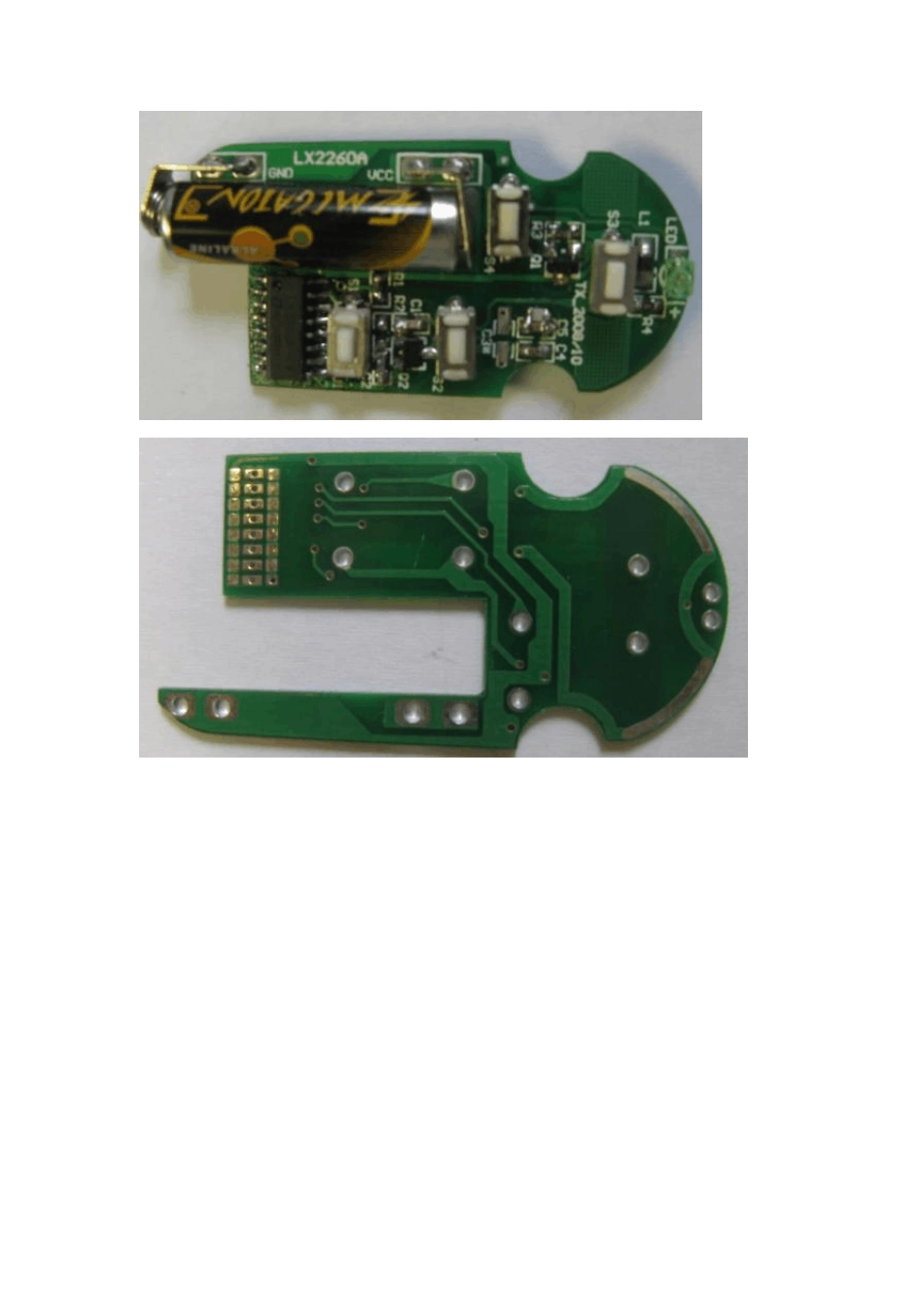

第一章 Protel 2004 设计入门 主 要 内 容 一、设计简介 二、Protel DXP 2004 SP2 软件基本配置 三、工程项目文件操作 四、PCB 制板基础 五、Protel 2004 基本操作（实训） 一、设计简介 图1-1 所示为一块硬盘印制电路板实物图，从图上可以看到各种元器件、集成电路芯片、PCB 走线、接口及焊盘等，这种上面有电阻、电容、二极管、三极管、集成电路芯片、接插件、PCB 走线以及焊盘等的板子即为印制电路板。 ★学习Protel 设计的最终目的就是完成印制电路板的设计。 Protel 设计流程主要如下： ⑴设计原理图。利用 Protel2004 提供的各种原理图设计工具和各种编辑功能，完成原理图的设计工作。 ⑵产生网络表。网络表是联系原理图和 PCB 之间的纽带，一般在原理图设计完毕要产生网络表文件，它是原理图设计的结束，也是PCB 设计的开始。 ⑶PCB 设计。通过网络表调用原理图中的元器件，合理地进行布局，并进行 PCB 布线，实现 PCB 设计。 Protel 是进入我国较早的CAD 制图软件之一，目前已成为众多电子设计者的首选入门软件。 Protel 2004 是一款基于 Window s NT/2000/XP 操作系统的完整板级设计软件， 下面为由 Protel 画图后制作出的成品： 二、Protel DXP 2004 SP2 软件基本配置 安装并激活Protel DXP 2004 SP2 软件后，就可以进行软件配置。 1.启动Protel DXP 2004 SP2 ⑴在“开始”菜单中，单击DXP 2004 SP2 快捷方式图标 ，启动Protel DXP 2004 SP2。 ⑵执行“开始”→“程序”→“Altiu m SP2”→“DXP 2004 SP2”，启动Protel DXP 2004 SP2。 2.中英文界面切换 Protel 2004 默认界面为英文，但 SP2 版本支持中文菜单方式，可在“Preferences（优先设定）”中切换。 3.Protel DXP 2004 SP2 主窗口 三、工程项目文件操作 Protel 2004 的设计通常是先建立PCB 工程项目文件，然后在该项目文件下建立原理图、PCB等其他文件，建立的项目文件将显示在【Projects】选项卡中。 1.新建PCB 项目 执行菜单“文件”→“创建”→“项目”→“PCB 项目”，Protel 2004 系统会自动创建一个名为“PCB_Project1.PrjPCB”的空白工程项目文件，如图1-22 所示，此时的文件显示在【Projects】选项卡中，在新建的项目文件“PCB_Project1.PrjPCB”下显示的是空文件夹“No Docu ments Added”。 2.保存项目 建立PCB 项目文件后，一般要将项目文件另...
