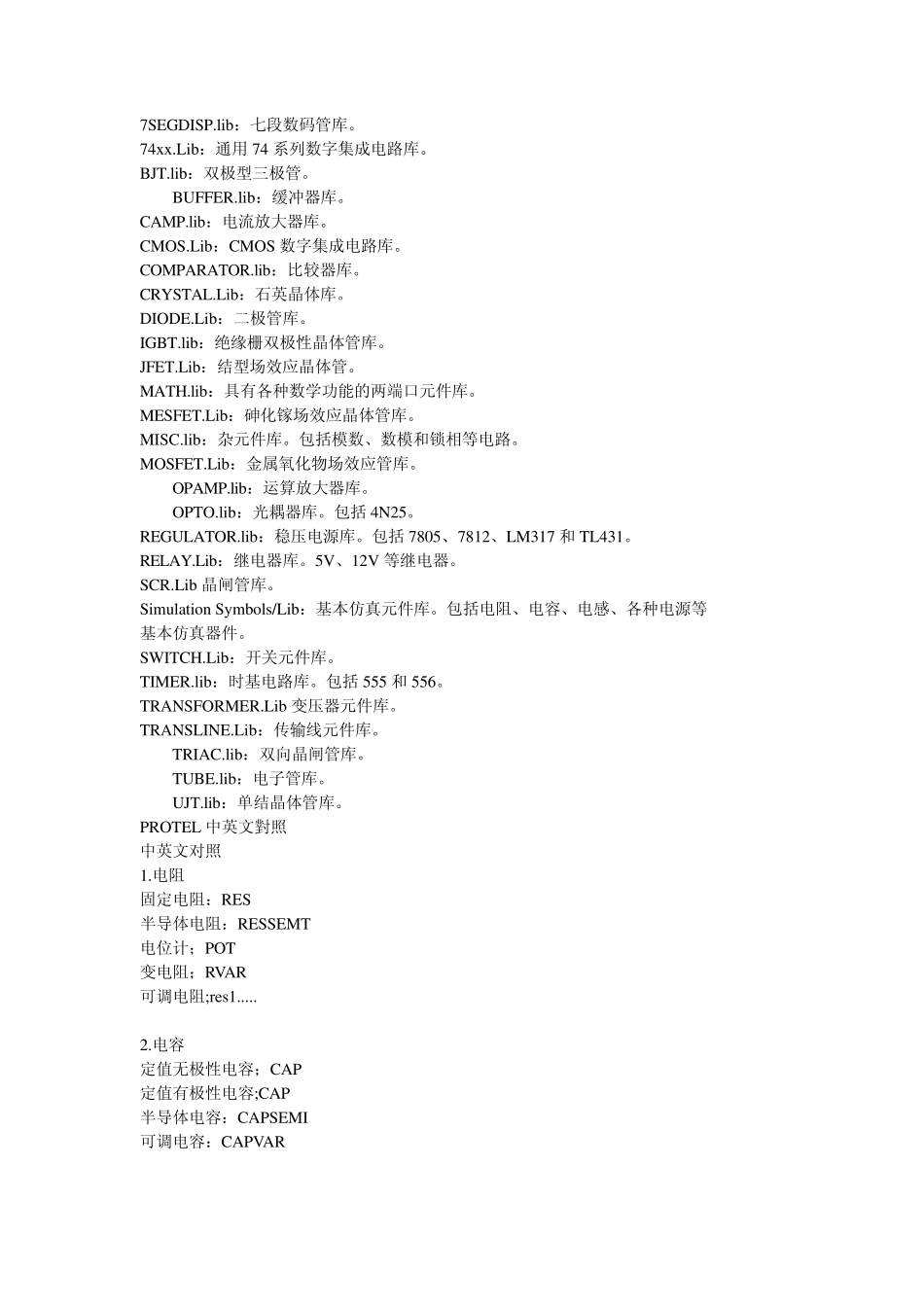

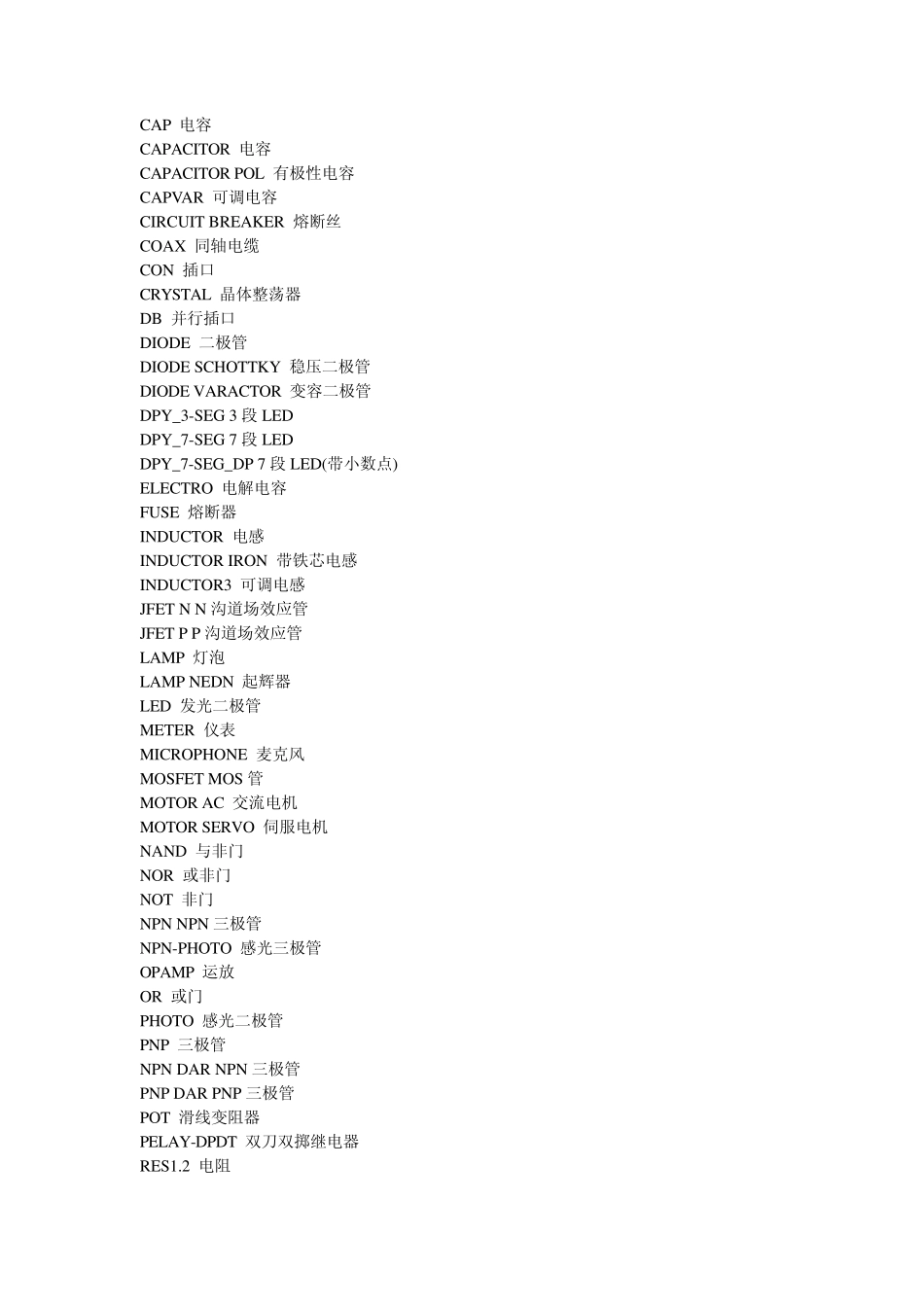

7SEGDISP.lib：七段数码管库。 74x x .Lib：通用74 系列数字集成电路库。 BJT.lib：双极型三极管。 BUFFER.lib：缓冲器库。 CAMP.lib：电流放大器库。 CMOS.Lib：CMOS 数字集成电路库。 COMPARATOR.lib：比较器库。 CRYSTAL.Lib：石英晶体库。 DIODE.Lib：二极管库。 IGBT.lib：绝缘栅双极性晶体管库。 JFET.Lib：结型场效应晶体管。 MATH.lib：具有各种数学功能的两端口元件库。 MESFET.Lib：砷化镓场效应晶体管库。 MISC.lib：杂元件库。包括模数、数模和锁相等电路。 MOSFET.Lib：金属氧化物场效应管库。 OPAMP.lib：运算放大器库。 OPTO.lib：光耦器库。包括4N25。 REGULATOR.lib：稳压电源库。包括7805、7812、LM317 和 TL431。 RELAY.Lib：继电器库。5V、12V 等继电器。 SCR.Lib 晶闸管库。 Simu lation Sy mbols/Lib：基本仿真元件库。包括电阻、电容、电感、各种电源等 基本仿真器件。 SWITCH.Lib：开关元件库。 TIMER.lib：时基电路库。包括555 和 556。 TRANSFORMER.Lib 变压器元件库。 TRANSLINE.Lib：传输线元件库。 TRIAC.lib：双向晶闸管库。 TUBE.lib：电子管库。 UJT.lib：单结晶体管库。 PROTEL 中英文對照 中英文对照 1.电阻 固定电阻：RES 半导体电阻：RESSEMT 电位计；POT 变电阻；RVAR 可调电阻;res1..... 2.电容 定值无极性电容；CAP 定值有极性电容;CAP 半导体电容：CAPSEMI 可调电容：CAPVAR 3.电感：INDUCTOR 4.二极管：DIODE.LIB 发光二极管：LED 5.三极管 :NPN1 6.结型场效应管：JFET.lib 7.MOS 场效应管 8.MES 场效应管 9.继电器：PELAY. LIB 10.灯泡 AMP 11.运放:OPAMP 12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB) 13.开关;sw _pb 原理图常用库文件： Miscellaneous Devices.ddb Dallas Microprocessor.ddb Intel Databooks.ddb Protel DOS Schematic Libraries.ddb PCB 元件常用库： Advpcb.ddb General IC.ddb Miscellaneous.ddb 部分 分立元件库元件名称及中英对照 AND 与门 ANTENNA 天线 BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件 BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容 CAPACITOR POL 有极性电容 CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝 COAX 同轴电缆 CON 插口 CRYSTAL 晶体整荡器...
