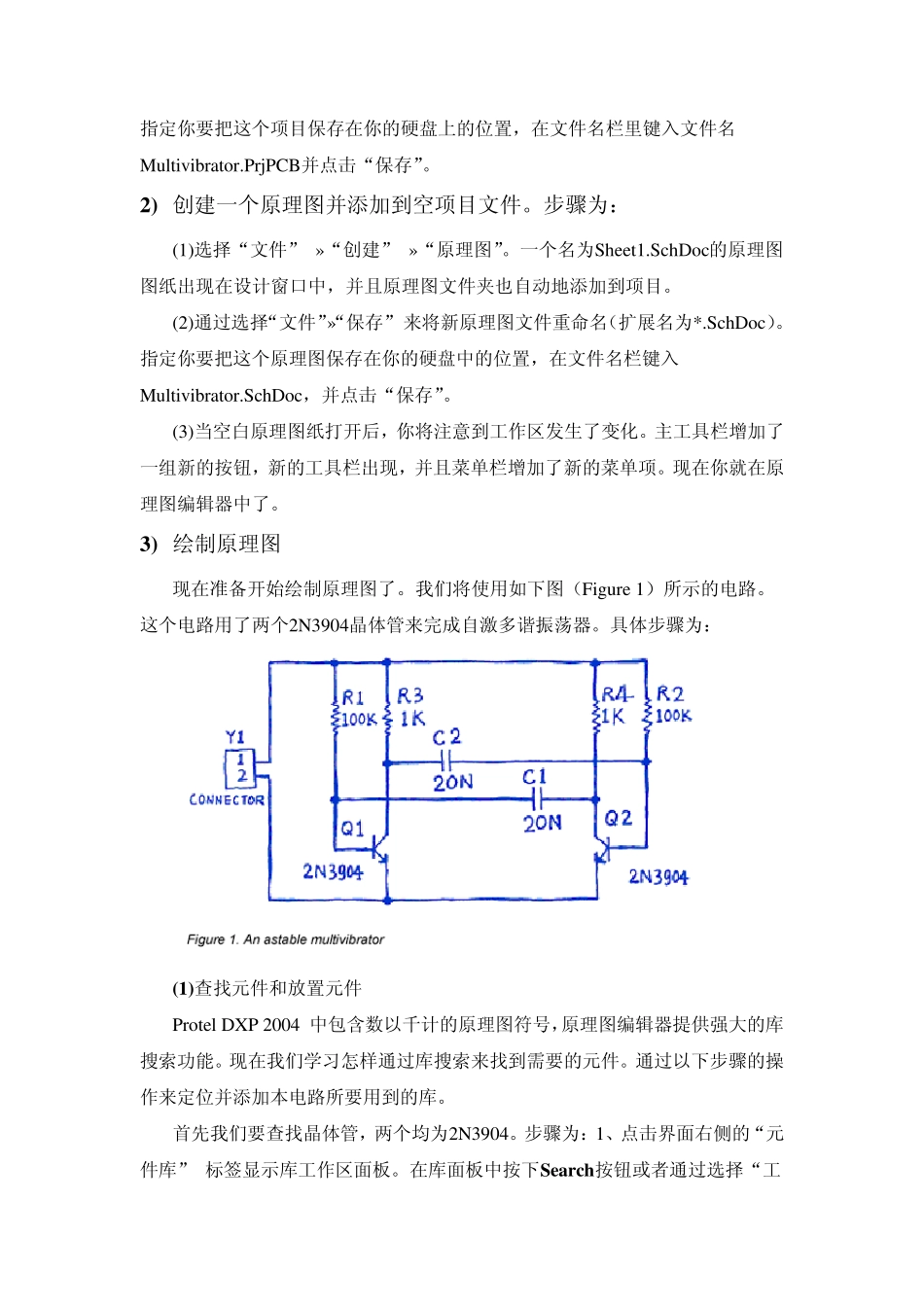

实验三 电子线路设计工具软件 Protel 的使用 一． 实验目的 1. 熟悉并掌握 Protel DXP 2004 软件的各种基本操作 2. 掌握绘制电路原理图和 PCB 板图的方法 二． 实验仪器 PC 机 Protel DXP 2004 软件 三． 实验内容 实验的主要内容包括两部分：绘制给定电路的原理图和由原理图转化成 PCB 板图。其余的内容是一些必要的基本操作和流程。 1. Protel DXP 2004 软件介绍 Protel DXP 2004是Altium公司于2004年推出的一款基于Windows2000和Windows XP操作系统的EDA（Electronic Design Automation）软件。该软件能实现从概念设计，顶层设计直到输出生产数据以及这之间的所有分析验证和设计数据的管理。当前仍在使用的Protel 98、Protel 99 SE，就是它的前期版本。实验中我们将使用这个软件绘制简单电路的原理图和PCB图。 2. 实验步骤： 1) 创建一个新项目（new project） 在Protel DXP 2004中，一个项目包括所有文件夹的连接和与设计有关的设置。软件支持多种项目的建立，这里我们建立一个PCB项目，即xxx.PrjPCB。步骤为： (1)系统菜单“文件” » “创建” » “项目” » “PCB项目”， Projects面板出现。新的项目文件，“PCB Project1.PrjPCB”与“no documents added”文件夹一起列出。 (2)通过选择“文件” » “另存项目为”来将新项目重命名（扩展名为*.PrjPCB）。指定你要把这个项目保存在你的硬盘上的位置，在文件名栏里键入文件名Mu ltiv ibrator.PrjPCB并点击“保存”。 2) 创建一个原理图并添加到空项目文件。步骤为： (1)选择“文件” » “创建” » “原理图”。一个名为Sheet1.SchDoc的原理图图纸出现在设计窗口中，并且原理图文件夹也自动地添加到项目。 (2)通过选择“文件”»“保存” 来将新原理图文件重命名（扩展名为*.SchDoc）。指定你要把这个原理图保存在你的硬盘中的位置，在文件名栏键入 Mu ltiv ibrator.SchDoc，并点击“保存”。 (3)当空白原理图纸打开后，你将注意到工作区发生了变化。主工具栏增加了一组新的按钮，新的工具栏出现，并且菜单栏增加了新的菜单项。现在你就在原理图编辑器中了。 3) 绘制原理图 现在准备开始绘制原理图了。我们将使用如下图（Figu re 1）所示的电路。这个电路用了两个2N3904晶体管来完成自激多谐振荡器。具体步骤为： (1)查找元件和放置元件 Protel DXP 2004 中包含数以千计的原理图符号，原理图...
