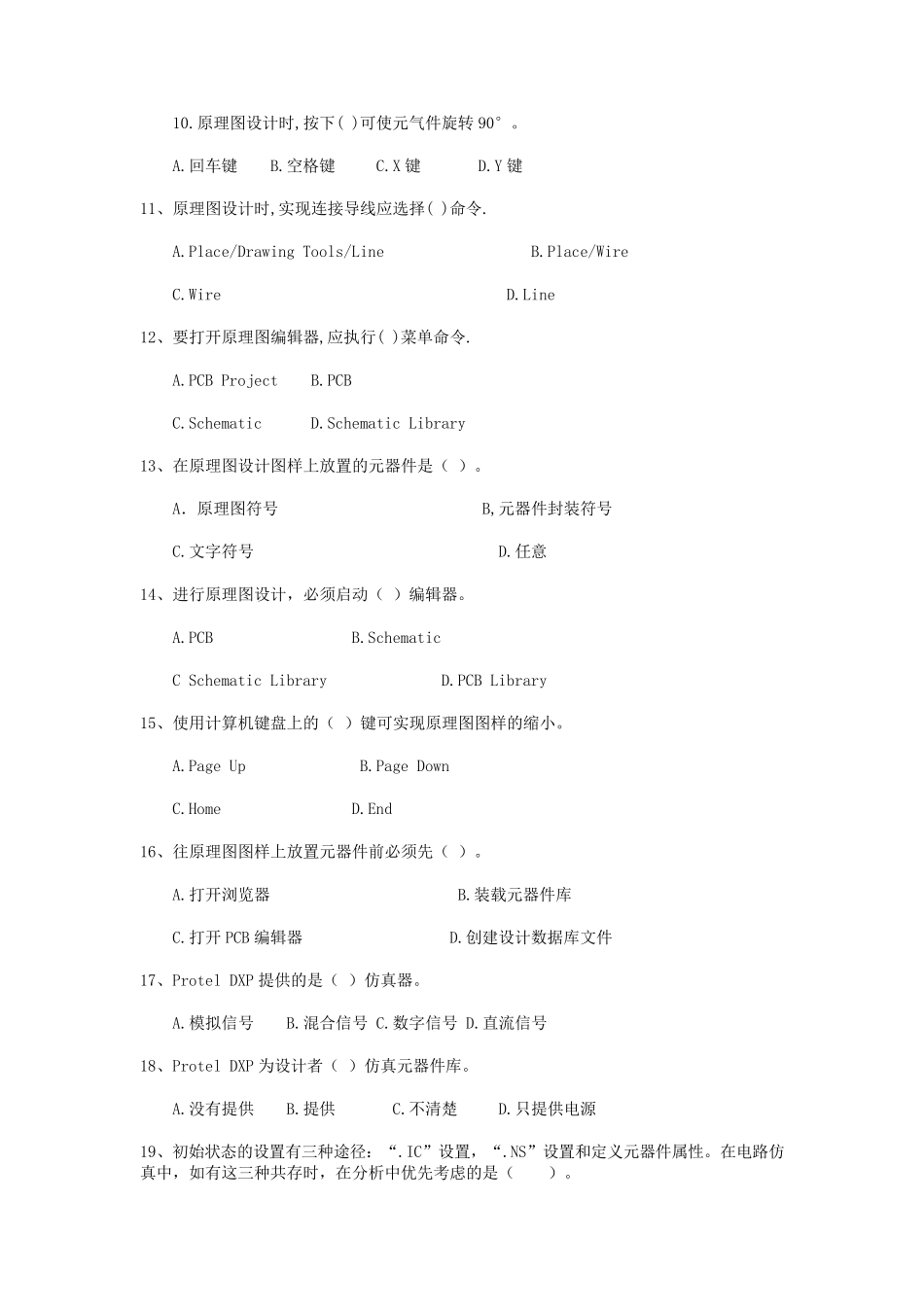

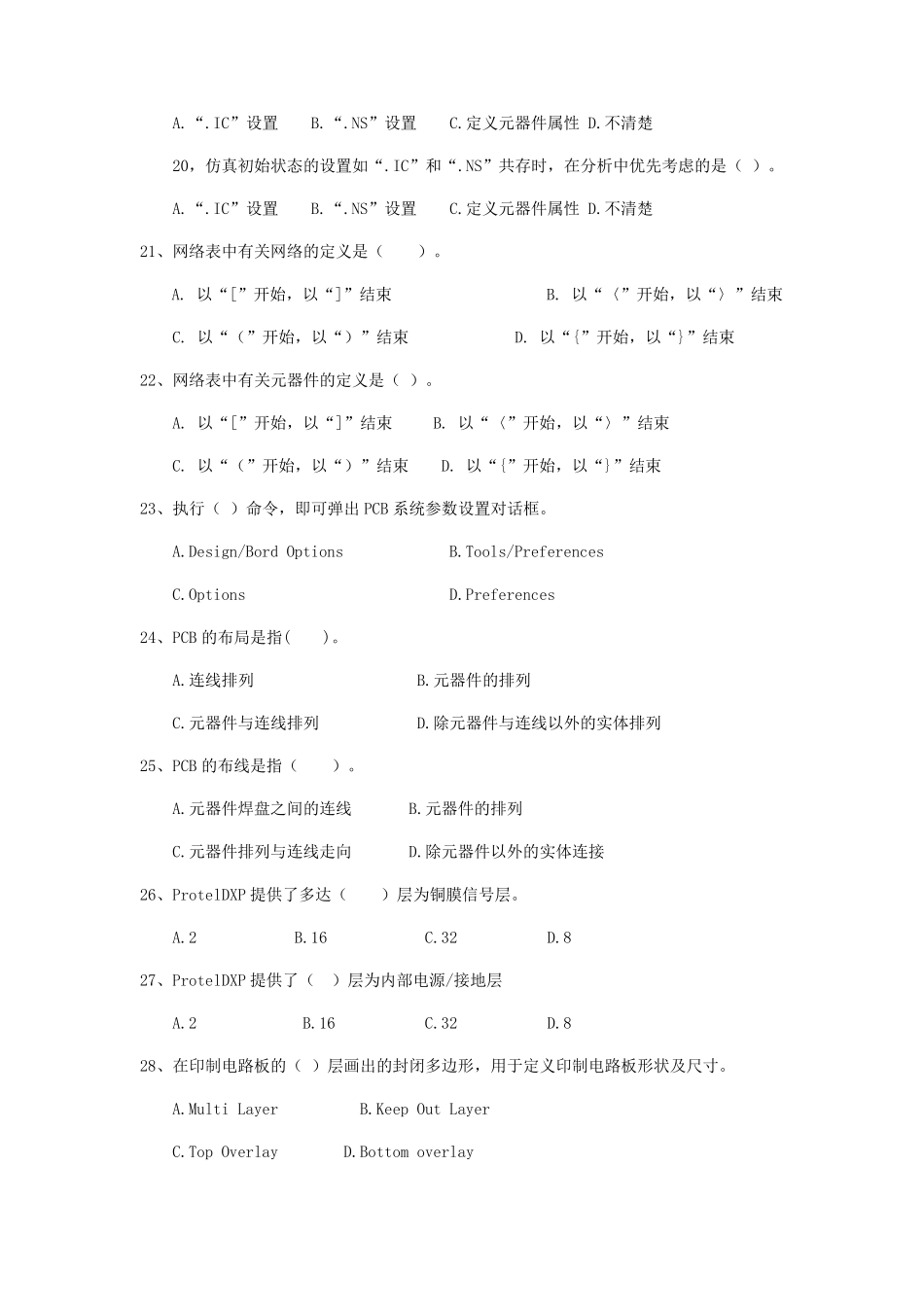

计算机辅助设计高级绘图员理论试题（电子类 DXP 高级）(第1 套) 姓名_______ ___ 准考证号__________ 成绩___________ 一、单选题(共70 题，每题1 分。) 1.Protel DXP 是用于（ ）的设计软件。 A 电气工程 B 电子线路 C 机械工程 D 建筑工程 2．Protel DXP 原理图文件的格式为（ ）。 A.Schlib B.SchDoc C.Sch D.Sdf 3．Protel DXP 原理图设计工具栏共有（ ）个。 A. 5 B. 6 C. 7 D. 8 4.执行（ ）命令操作，元器件按水平中心线对齐。 A.Center B.Distribute Horizontally C.Center Horizontal D.Horizontal 5.执行（ ）命令操作，元器件按垂直均匀分布。 A.Vertically B.Distribute Vertically C.Center Vertically D.Distribute 6.执行（ ）命令操作，元器件按顶端对齐。 A.Align Right B.Align Top C.Align Left D.Align Bottom 7.执行( )命令操作,元器件按低端对齐. A.Align Right B.Align Top C.Align Left D.Align Bottom 8.执行( )命令操作,元器件按左端对齐. Ａ.Align Right B.Align Top C.Align Left D.Align Bottom 风嗯 9、测试点报表的功能有（ ）。 A.搜集钻孔孔径 B.搜集测试点的坐标 C.搜集测试点名称 D. 以上都是 10.原理图设计时,按下( )可使元气件旋转90°。 A.回车键 B.空格键 C.X 键 D.Y 键 11、原理图设计时,实现连接导线应选择( )命令. A.Place/Drawing Tools/Line B.Place/Wire C.Wire D.Line 12、要打开原理图编辑器,应执行( )菜单命令. A.PCB Project B.PCB C.Schematic D.Schematic Library 13、在原理图设计图样上放置的元器件是（ ）。 A．原理图符号 B,元器件封装符号 C.文字符号 D.任意 14、进行原理图设计，必须启动（ ）编辑器。 A.PCB B.Schematic C Schematic Library D.PCB Library 15、使用计算机键盘上的（ ）键可实现原理图图样的缩小。 A.Page Up B.Page Down C.Home D.End 16、往原理图图样上放置元器件前必须先（ ）。 A.打开浏览器 B.装载元器件库 C.打开 PCB 编辑器 D.创建设计数据库文件 17、Protel DXP 提供的是（ ）仿真器。 A.模拟信号 B.混合信号 C.数字信号 D.直流信号 18、Protel DXP 为设计者（ ）仿真元器件库。 A.没有提供 B.提供 C.不清楚 D.只提供电源 19、初始状态的设置有三种途径：“.IC”设置，“.NS”设...
