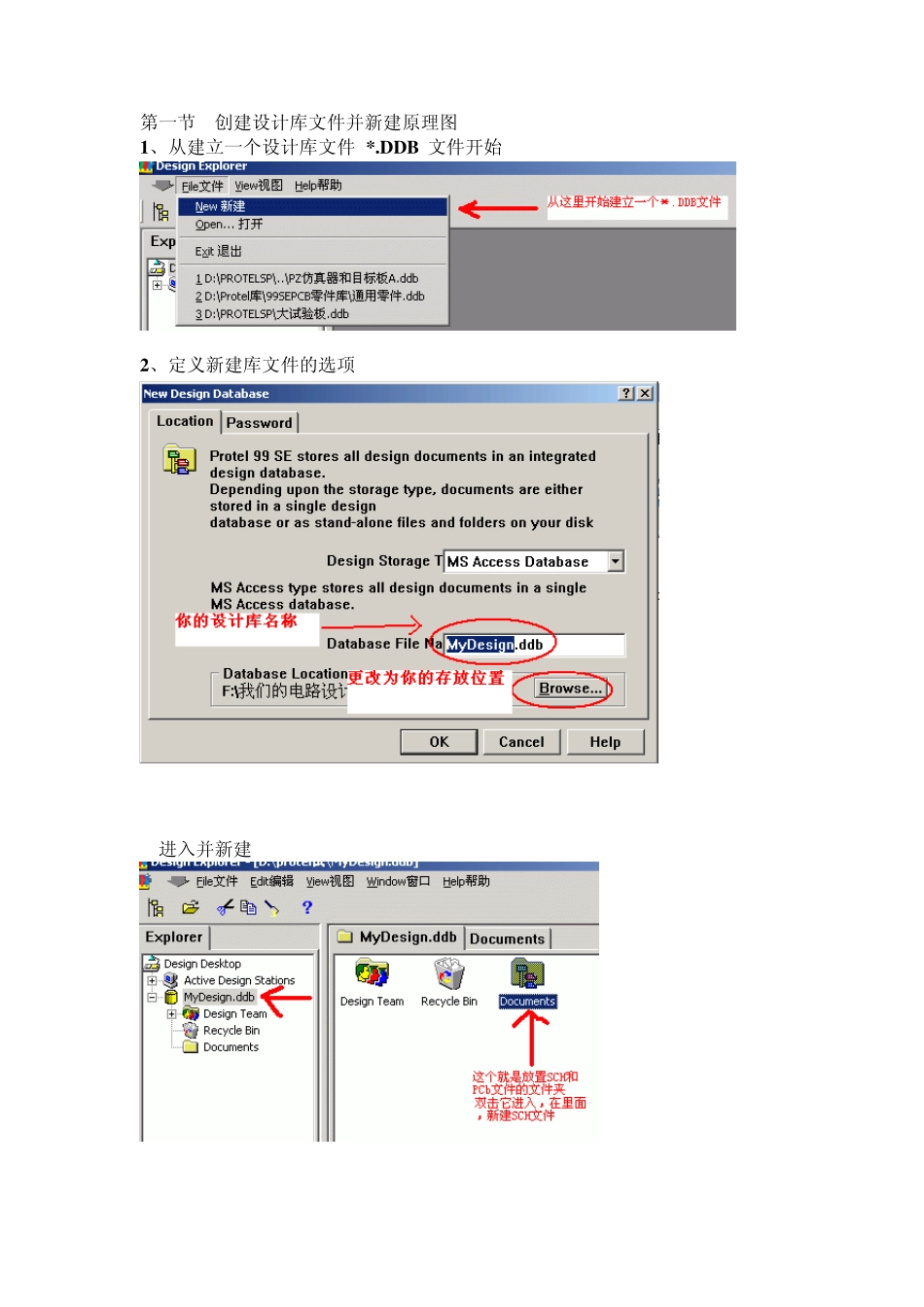

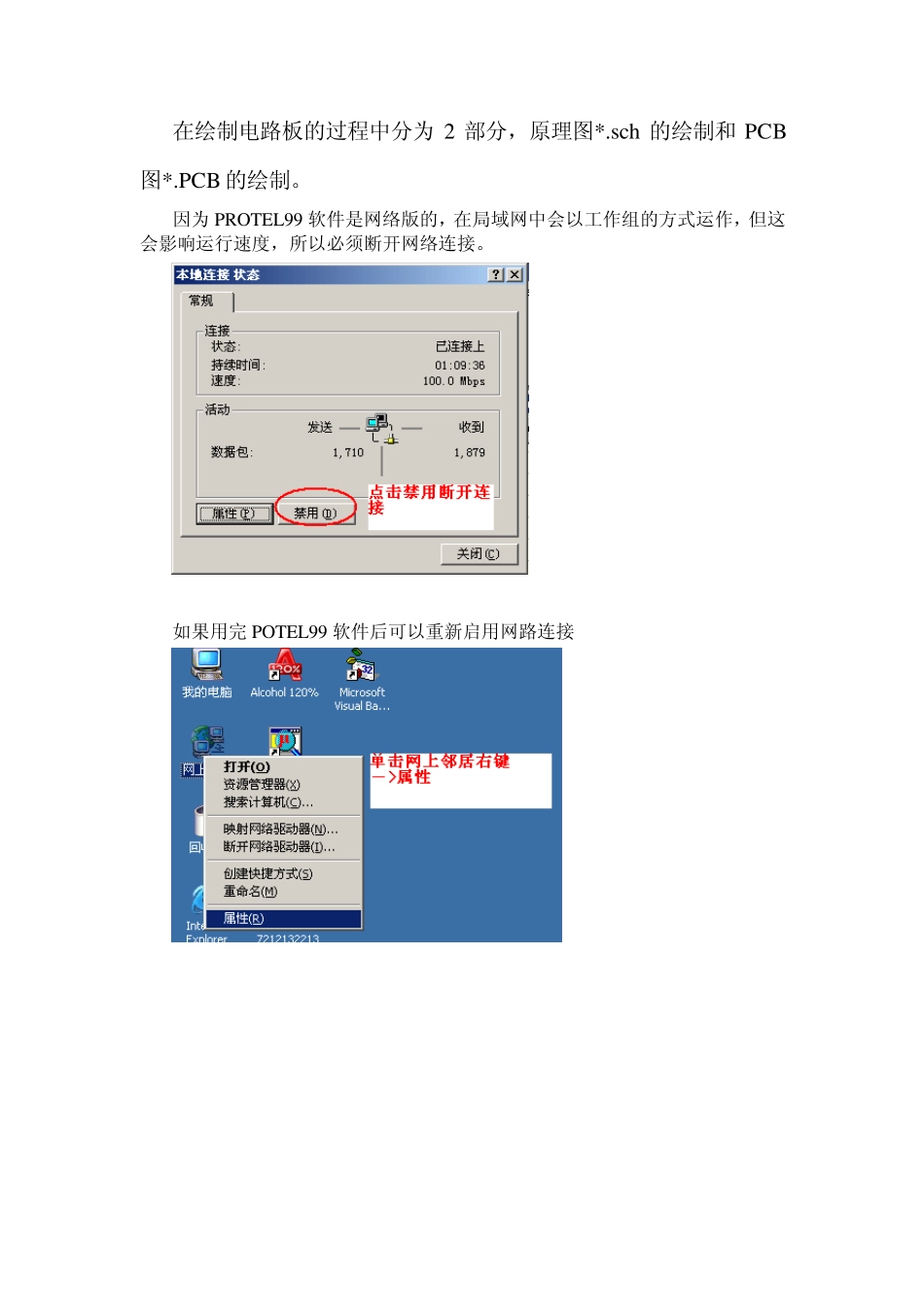

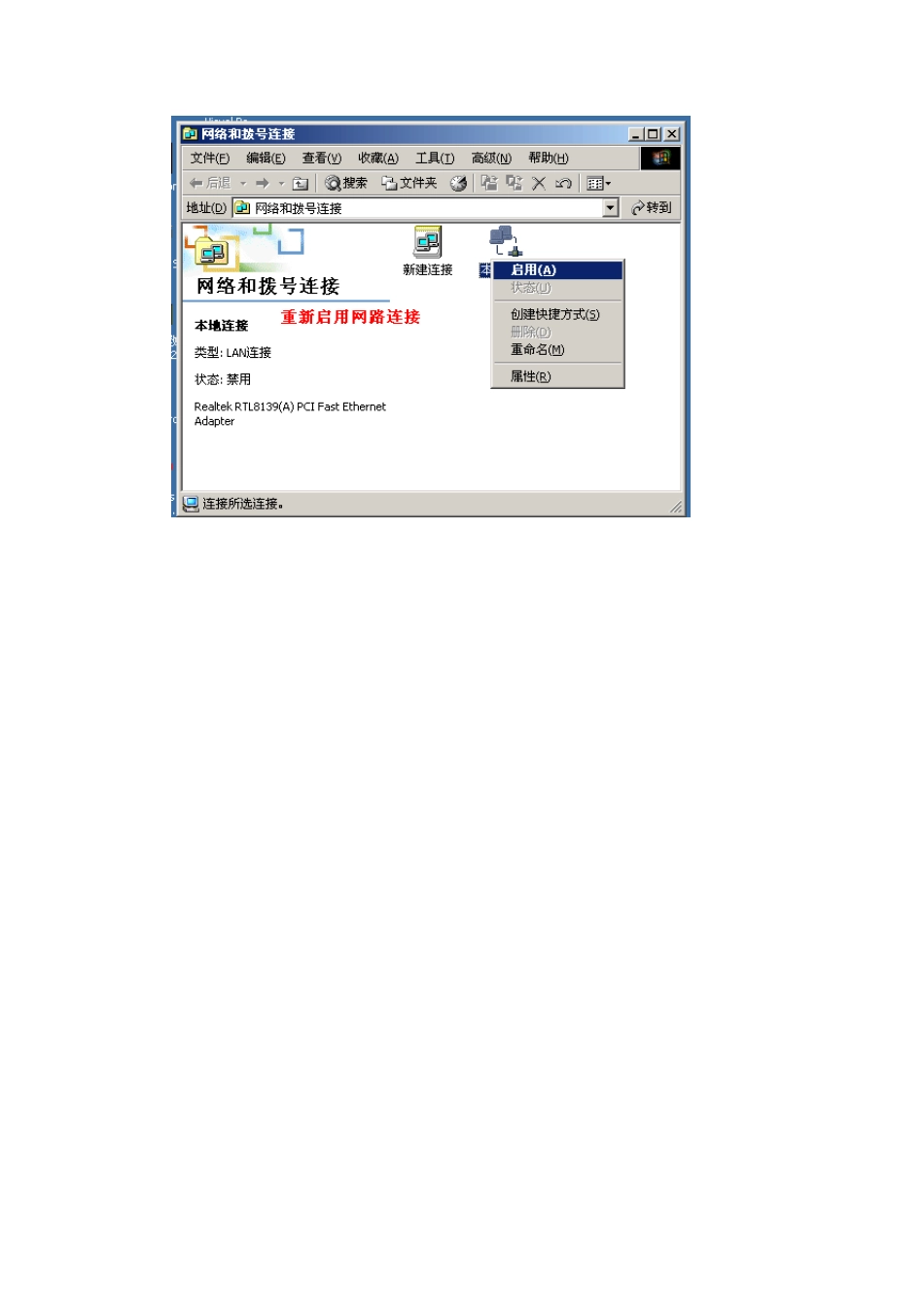

在绘制电路板的过程中分为2 部分，原理图*.sch 的绘制和PCB图*.PCB 的绘制。 因为PROTEL99 软件是网络版的，在局域网中会以工作组的方式运作，但这会影响运行速度，所以必须断开网络连接。 如果用完 POTEL99 软件后可以重新启用网路连接 第一节 创建设计库文件并新建原理图 1、从建立一个设计库文件 *.DDB 文件开始 2、定义新建库文件的选项 3.进入并新建*.SCH 5. 在属性设置图纸的大小为 A4 第二节 添加、删除元件库 1、添加元件库 2、浏览元件库中的元件 第三节 放置元件 1、选取元件放置于原理图纸中，可以连续放置，点击右键撤销。 2、使用键盘的翻页键 pageup和 pagedown放大或缩小视野（以鼠标为中心） 3、对元件进行以下操作： （1 ）拖拽：把鼠标放在元件上，点住左键不放，即可拖拽。 （2 ） 旋转：在拖拽的状态下，按空格键。 （3 ）X轴镜像与 Y轴镜像翻转：在拖拽的状态下，按 X 或 Y键。 （4 ）选中及撤销选中：用鼠标画虚框选中元件，被选中的元件将看有黄色的线 框框着。按工具栏的撤销选中按钮撤销。 （5）删除： 多个元件删除：在选中的状态下，按ctrl +Delete 键删除被选中的元件。 单个元件删除：用鼠标单击元件，元件出现虚线框后，按键盘的删除键Delete。如下图 第二课 第一节 编辑元件属性 1 、 双击需要编辑的器件 2 、修改之后 3 、也可以直接双击器件的标注进行修改 4 、器件的自动标注，在原理图中的器件序号必须是唯一的，如果器件很多就可以使用自动标注工具。 然后使用自动标注 之后会产生报告文件，列出自动标注的情况 这里有一个问题，为什么电阻标到了R4 而与非门标到U1D 呢？这因为74LS00中有4 个与非门部分，他们分别用A、B、C、D 来表示，同时在原理图中可以看到管脚号也变化了。双击器件 U1D 我们可以看到它是第 4 部分。 5、被隐藏的管脚 对隐藏管脚选项打勾之后会看到 74LS00 的 2 个隐藏管脚被显现出来了，是 7 号电源地 GND 和 14 号电源正 VCC。 第二节 放置导线 1 、 放置好后就该用导线将它们连接起来 点击放置导线工具后，在需要放置导线的起点处点击一次鼠标左键，然后移动鼠标到终点处再点击一次鼠标左键，点一次鼠标右键可以重新开始新的画线，再点一次右键则停止画线。在连线过程中可以按空格键改变线形。 2 、 有效的连接 3 、 放置导线节点 4 、修改导线属性 5 、放置电源端子 然后双击...
