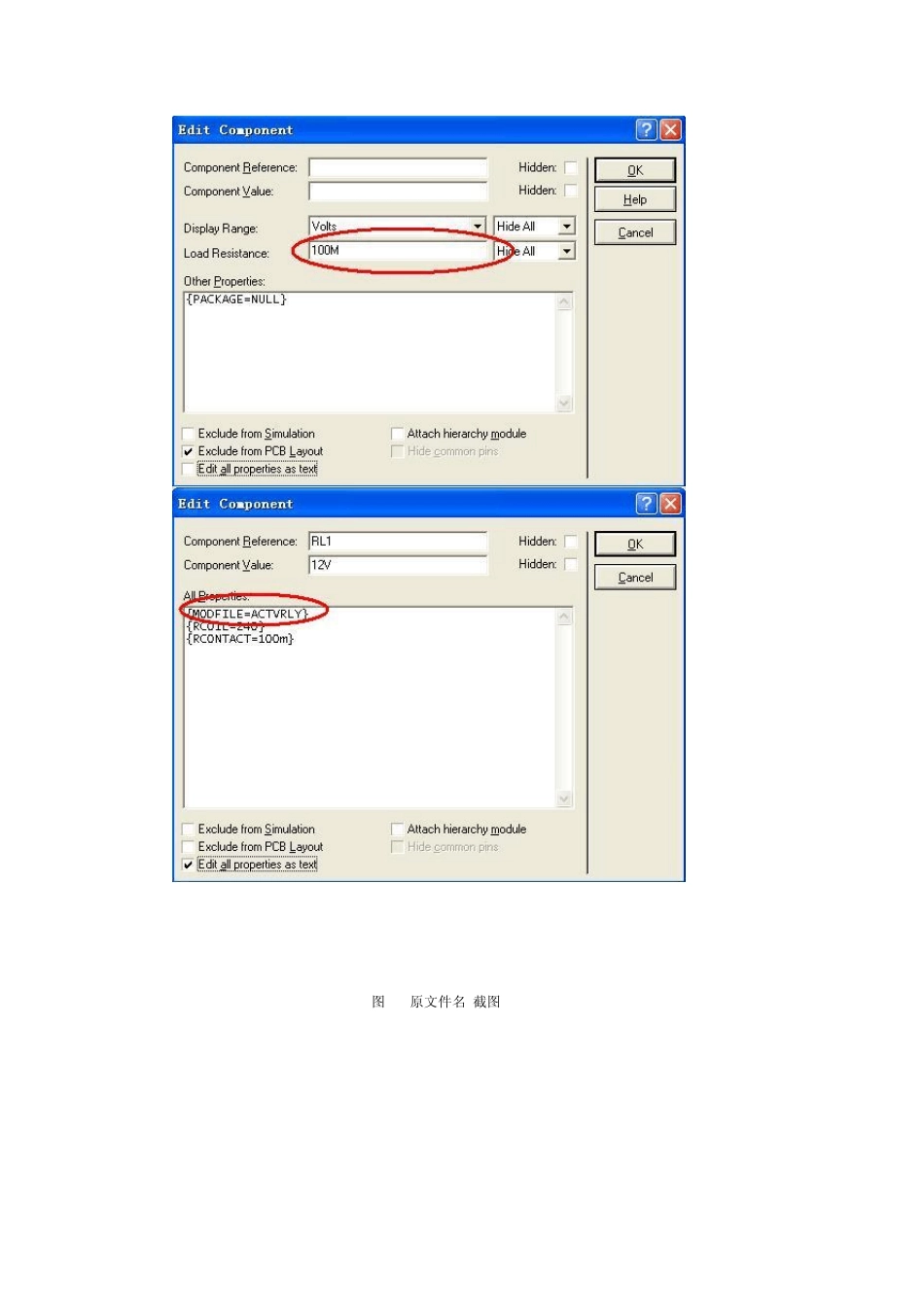

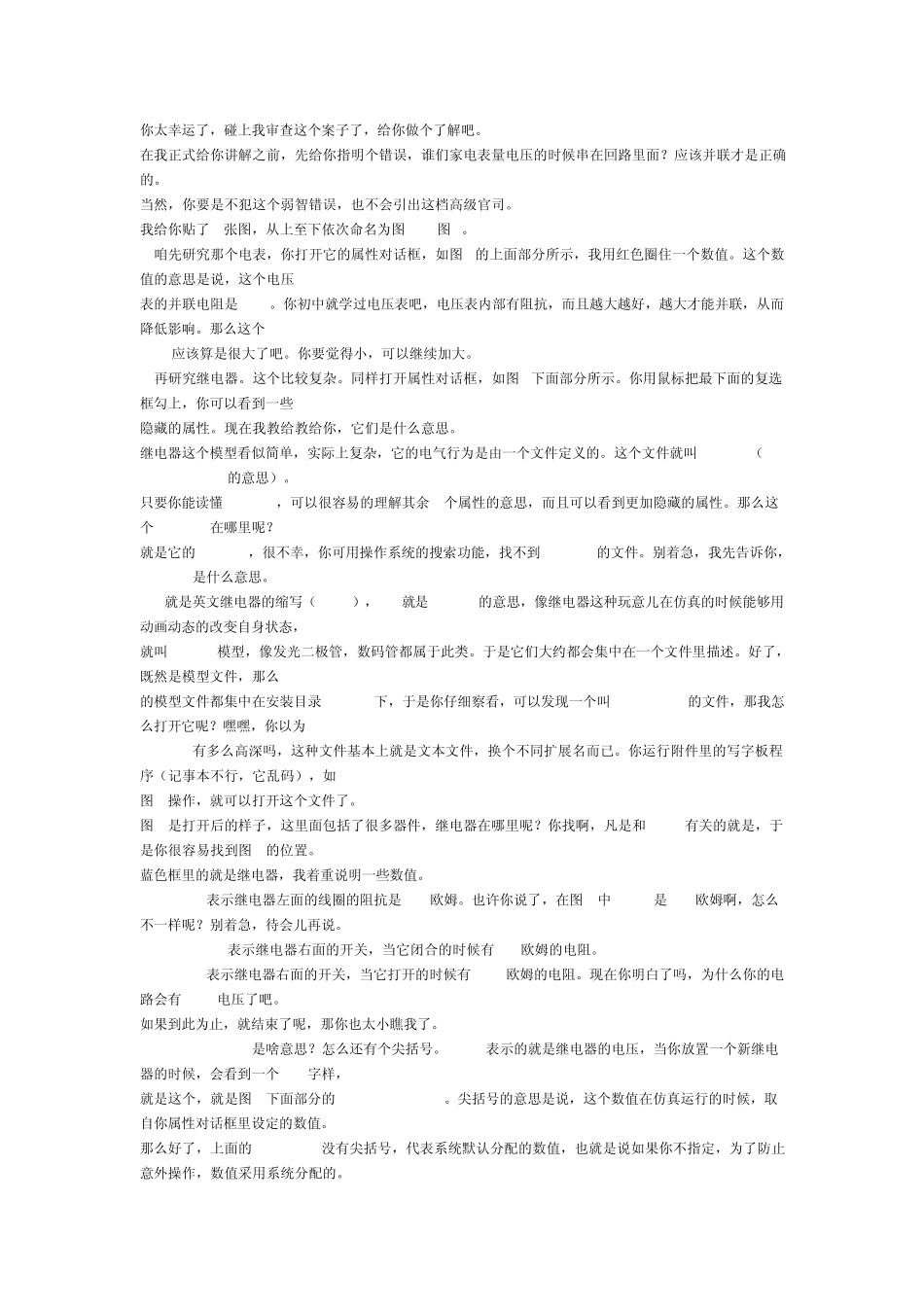

你太幸运了,碰上我审查这个案子了,给你做个了解吧。 在我正式给你讲解之前,先给你指明个错误,谁们家电表量电压的时候串在回路里面?应该并联才是正确的。 当然,你要是不犯这个弱智错误,也不会引出这档高级官司。 我给你贴了4张图,从上至下依次命名为图 1---图 4。 1 咱先研究那个电表,你打开它的属性对话框,如图1的上面部分所示,我用红色圈住一个数值。这个数值的意思是说,这个电压 表的并联电阻是 100M。你初中就学过电压表吧,电压表内部有阻抗,而且越大越好,越大才能并联,从而降低影响。那么这个 100M应该算是很大了吧。你要觉得小,可以继续加大。 2 再研究继电器。这个比较复杂。同样打开属性对话框,如图1下面部分所示。你用鼠标把最下面的复选框勾上,你可以看到一些 隐藏的属性。现在我教给教给你,它们是什么意思。 继电器这个模型看似简单,实际上复杂,它的电气行为是由一个文件定义的。这个文件就叫 MODFILE(LISA Model File的意思)。 只要你能读懂 MODFILE,可以很容易的理解其余 2个属性的意思,而且可以看到更加隐藏的属性。那么这个MODFILE在哪里呢?ACTVRLY 就是它的 MODFILE,很不幸,你可用操作系统的搜索功能,找不到 ACTVRLY的文件。别着急,我先告诉你,ACTVRLY是什么意思。 RLY就是英文继电器的缩写(RELAY),ACT就是 ACTIVE的意思,像继电器这种玩意儿在仿真的时候能够用动画动态的改变自身状态, 就叫 ACTIVE模型,像发光二极管,数码管都属于此类。于是它们大约都会集中在一个文件里描述。好了,既然是模型文件,那么 Proteus 的模型文件都集中在安装目录\MODELS下,于是你仔细察看,可以发现一个叫 ACTIVE.LML的文件,那我怎么打开它呢?嘿嘿,你以为 Proteus有多么高深吗,这种文件基本上就是文本文件,换个不同扩展名而已。你运行附件里的写字板程序(记事本不行,它乱码),如 图 2操作,就可以打开这个文件了。 图 3是打开后的样子,这里面包括了很多器件,继电器在哪里呢?你找啊,凡是和RELAY有关的就是,于是你很容易找到图 3的位置。 蓝色框里的就是继电器,我着重说明一些数值。 RCOIL=100表示继电器左面的线圈的阻抗是 100欧姆。也许你说了,在图 2中 RCOIL是 240欧姆啊,怎么不一样呢?别着急,待会儿再说。 RCONTACT=0.1表示继电器右面的开关,当它闭合的时候有0.1欧姆的电阻。 ROFF=100M表示继电器右面的开关,当它打开的时候有 100M欧姆...
